H30FLEX DVB Antennenmessgerät /

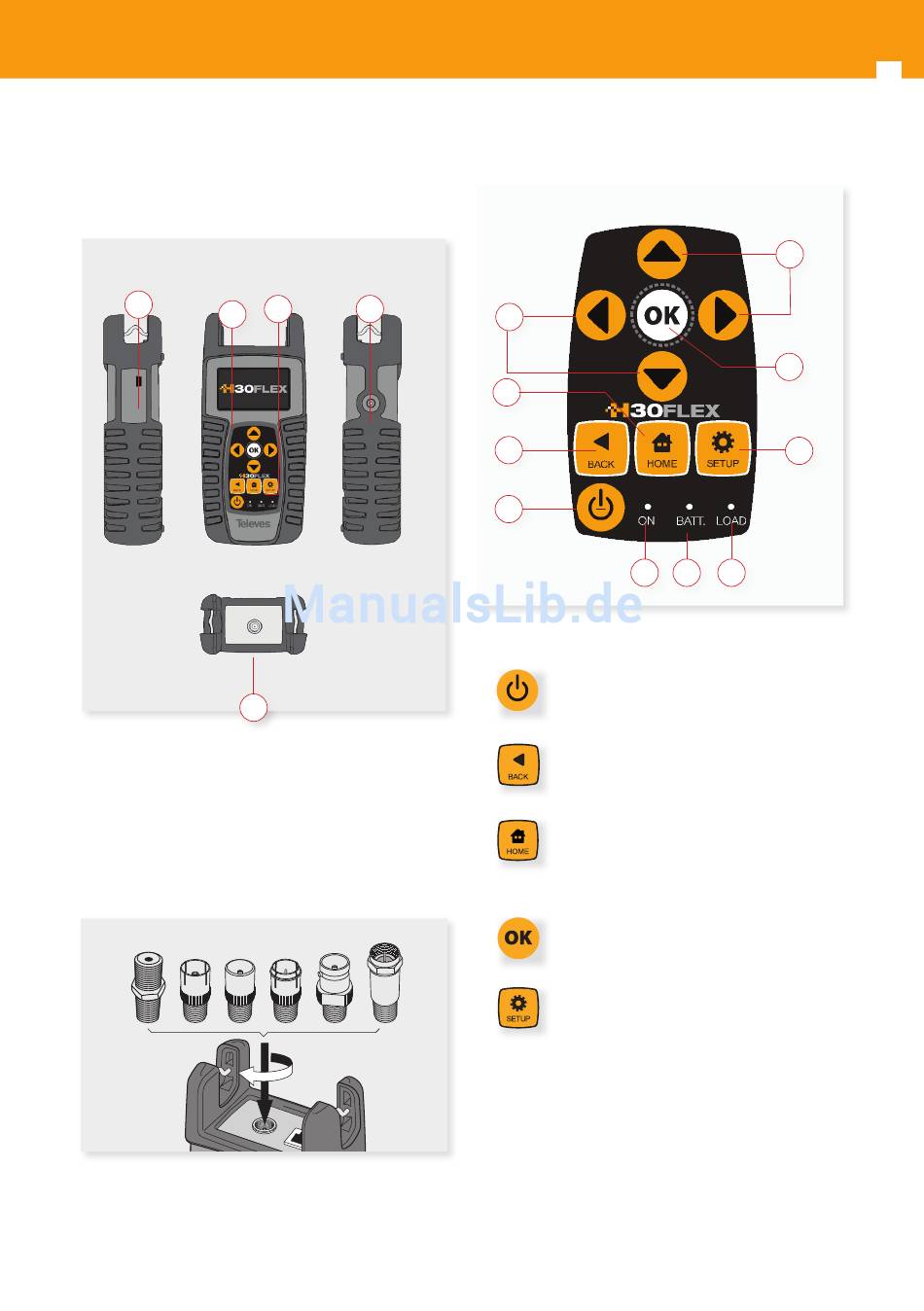

Aufbau des Messgeräts
Anschlüsse und Bedienelemente
4
2
5
1. Anschluss für ext. Netzteil (12VDC)
2. LCD Display
3. Tasten und LED-Anzeigen
4. USB Anschluss
5. F-Anschluss (wechselbar-siehe unten)
F-Anschlussmöglichkeiten
Analyzer
3
1
Tasten
4
3
2
1
9
1.
Ein-/Austaste: Zum Ausschalten die
Taste für ca. 3 Sekunden gedrückt halten
(bis der Balken vollständig gefüllt ist).
2.
Back Taste: Zum vorherigen Menü
zurückkehren
Parametereingabe schließen.
3.
Home Taste: Zurück zum Hauptmenü .
4. Navigationstasten: Zum Navigieren im Menü.
5.
OK Taste: Auswahl bestätigen.
6.
Setup Taste: Parametereingabe inner-
halb der gewählten Funktion.
7. LED Load: Leuchtet wenn Fernspeisespannung
ausgegeben wird.
8. LED BATT.: Leuchtet während Akkuladevorgang.
9. LED ON: Leuchtet wenn das Gerät eingeschaltet
ist.
4
5
6
8
7
