- Seite 1 Ref-Nr.: 593301, 593302 593303, 593304 Bedienungsanleitung Digitales DVB Antennenmessgerät / Analyzer w w w . t e l e v e s . c o m...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsanforderungen ................Symbole und Sicherheitsaufkleber ..............Übersicht ..................... Eigenschaften ....................Allgemeine Daten ..................Technische Spezifikationen ................. Aufbau des Messgeräts ................Anschlüsse und Bedienelemente ............. Tasten ....................... Externe Spannungsversorgung ..............Bedienung des Gerätes ................Messung ..................... Spektrum ....................MPEG ......................System Scan .................... -
Seite 4: Sicherheitsanforderungen
Vorschriften befolgt Recycle or dispose of used electrical and electronic devices properly. 100% Designed, Developed, and werden. Manufactured by Televes Corporation Deposite los residuos de aparatos eléctricos y Stromleitungen Jeder Verbraucher ist gesetzlich verpflichtet, Batterien electrónicos en los contenedores al efecto. -
Seite 5: Übersicht

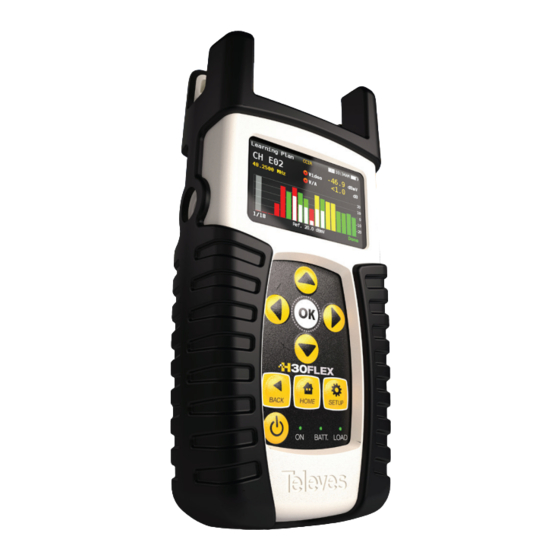

Funktionen ausgestattet ist, die ein Installateur von TV-Verteilnetzen benötigt. Intuitive Benutzeroberfläche mit Zugriff auf Funktionen wie Messungen, System Scans, Kon- Das H30FLEX ist ein leichtes und robustes Gerät, das stellationsdiagramm, Spektrumanalyzer, Echo- über alle Funktionen verfügt, die zur Installation messung, Datenspeicher und vieles mehr. -
Seite 6: Allgemeine Daten
Analyzer H30FLEX DVB Antennenmessgerät / Allgemeine Daten Display 2.8” TFT 400 x 240 Vollfarbdisplay Gewicht 510g Abmessungen 175 x 100 x 52 mm (H x B x T) Eingang: 100-240V~ 50-60Hz AC Adapter Ausgang: 12VDC, 2A Akku Li-Ion Akku (7.2VDC, 2300mAh) -
Seite 7: Technische Spezifikationen
Technische Spezifikationen Pegel 45-110dBuV (25-120dBuV mit Opt.593235) CBER 9.9E-2 - 1.0E-6 Frequenz VBER 1.0E-4 - 1.0E-8 Frequenzbereich 50 - 880 MHz und 950 - 2200 MHz Up to 20dB Auflösung 125 kHz Auto Suchlauf Frequenz oder Kanal Konstellation Eingang DVB-S2-Messungen Impedanz 75Ω... -
Seite 8: Aufbau Des Messgeräts
Analyzer H30FLEX DVB Antennenmessgerät / Aufbau des Messgeräts Tasten Anschlüsse und Bedienelemente Ein-/Austaste: Zum Ausschalten die Taste für ca. 3 Sekunden gedrückt halten (bis der Balken vollständig gefüllt ist). 1. Anschluss für ext. Netzteil (12VDC) Back Taste: Zum vorherigen Menü... -
Seite 9: Externe Spannungsversorgung
Externe Spannungsversorgung Bei einem vollständig entladenen Akku dauert Lieferumfang Netzteil eine komplette Ladung ca. 8 Stunden und nach 3 Stromversorgung und Akkuladung enthalten. Stunden beträgt die Akkuladung ca. 75%. Schließen Sie den Adapter an eine geerdete Akkumanagementsystem erkennt Steckdose und den Netzanschluss an der Seite des unterschiedliche Bedingungen, die das Laden Gerätes an. - Seite 10 Analyzer H30FLEX DVB Antennenmessgerät / Schalten Sie das H30FLEX aus. Legen Sie den neuen Akku ein und schließen ihn wieder an. OFF: > 3 sec. OFF: > 3 sec. OFF: > 3 sec. OFF: > 3 sec. OFF: > 3 sec.
-
Seite 11: Bedienung Des Gerätes
Die Echtzeit-Verarbeitung der Signale sorgt für die Erfassung aller schnellen, sporadischen Beeinträchtigungen der Anlage. Aufgrund der Präzision des Spektrumanalyzers eignet sich das H30FLEX ideal dafür Rauschen, Interferenzen, Ingress und andere Quellen, die Qualitätseinbußen des Signals zur Folge haben zu identifizieren 2.1. -
Seite 12: Mpeg
Ampeldarstellung auslesen. 2.2. Setup 3. MPEG die Spektrum-Optionen ändern: Das H30FLEX ist mit einer Bildwiedergabefunktion für alle freien MPEG2/4 TV-Kanäle ausgestattet. Bei HEVC Codierung werden Sie informiert welcher Programminhalt auf dem Kanal ausgegeben wird. Zusätzlich erhalten Sie nützlichen Parameter, wie z.B. NIT (Network Information Table), PAT (Programm Association Table) des Kanals. -
Seite 13: System Scan
Gewählter Kanal Kanal Messwerte Ändern mit Ändern Kanal- des gewählten Frequenz plan Kanals mit Ampeldarstel. Mit OK werden die Dienste des Mux/ Balkendiagramm zur Anzeige aller Kanäle. Transponder/Kanals Farbe gemäß der Ampeldarstellung angezeigt 4.2. Setup die relevanten Einstellungen ändern: 4. System Scan Untersucht gewählten Frequenzbereich... -
Seite 14: Satellit Prüfen
Analyzer H30FLEX DVB Antennenmessgerät / - Datalog speichern: Speichert die aktuelle Messung. Über die „Web-Applikation“ können die relevanten Einstellungen zur Satellit Sie die gespeicherten Messdaten prüfen Funktion ändern: auslesen. 5. Satellit prüfen (nur bei SAT) Mit dieser Funktion wird das Eingangssignal des einzumessenden Satelliten überprüft. -
Seite 15: Konstellation
Im Idealzustand zeigt jeder Quadrant eines Konstellationsdiagramms einen klaren runden Punkt als Symbol für ein perfektes Signal. - Zoom: OFF (Aus), 1 Die Konstellation des H30FLEX ermöglicht es dem Auswahl eines Quadranten des Konstel- Installateur, die Größe und Form der abgebildeten lationsdiagramms zur genaueren Analyse. -
Seite 16: Echos
Analyzer H30FLEX DVB Antennenmessgerät / Messung. Über „Web-Applikation“ können Sie die gespeicherten Messdaten die relevanten Einstellungen für die auslesen. Echomessung ändern: 8. Echos (Reflektionen) Beim Empfang von DVB-T/T2 können Echos Signalbeeinträchtigungen verursachen. Diese Funktion ermöglicht es, die vorhandenen Echos des empfangenen Signals zu visualisieren und hilft dem Installateur, die Anlage so gut wie möglich für einen optimalen Signalempfang... -
Seite 17: Treiberinstallation
3.5.- Auf dem Computer nach Treibersoftware suchen - Hardware: Status HW-Version auswählen. Treiber Installation 1. Verbinden Sie das H30FLEX mit Ihrem Computer über das beiliegende USB-Kabel. 2. Abhängig von der Windows Version und der Konfiguration kann es sein, dass der Computer den... -
Seite 18: Web Applikation
3.8.- Mit Weiter den Treiber installieren. Im folgenden Abschnitt erklären wir die Funktio- nen der Applikation. 1. Measurements (Messungen) In diesem Fenster können Sie alle gespeicherten Messungen (Datalogs) mit Ihrem H30Flex sehen. Sie sind nach Datum sortiert. Datalogs Löschen, Drucken oder nach .CSV... -
Seite 19: Plans (Kanalpläne)
Ein neues Einkabel System hinzufügen 4. Update In diesem Fenster kann die Firmware des H30FLEX Einen neuen Plan erstellen aktualisiert werden. Zuerst muss die neue Software von der Televes- Homepage geladen und auf Ihrem PC gespeichert Eigene Pläne können gelöscht und bearbeitet werden. werden: Mit Browse wählen Sie den Speicherort und die... -
Seite 20: Firmware Aktualisieren
Gerät nicht am Strom angeschlossen ist schaltet es sich selbstständig aus. Dazu gehen Sie bitte wie folgt vor: Falsche Stromversorgung 1. Zuerst muss die neue Software von der Televes- Stromverbindung trennen Homepage geladen, entpackt (entzippt) und die 2 Wenn das Gerät an eine nicht geeignete externe Dateien auf Ihrem Computer gespeichert werden. -
Seite 21: Reinigung
Technischen Support von Televes kontaktiert insbesondere des Displays. Diese Reinigungsmittel haben. können das Gerät beschädigen. Sollte es notwendig sein, das Gerät zu Televes zurück zu schicken, wird Televes den kostenlosen Rückversand veranlassen. Das Gerät muss für einen sicheren Versand gut verpackt sein. -
Seite 22: Beispiel Satelliteninstallation Astra 19.2°E
Analyzer H30FLEX DVB Antennenmessgerät / Nachdem Antenne ausgerichtet Transport des Pakets ablehnt. haben können Sie durch die Veränderung des Polarisierungswinkels des LNBs (auch Skew Beispiel Satelliteninstallation genannt) die Einstellung optimieren. Dazu drehen Astra 19.2°E / Messen eines Sie das LNB ausgehend von seiner senkrechten Sat-Transponder Position im Halter langsam nach links oder rechts. -
Seite 23: Garantiehinweise
Befestigungsschrauben zu einer Änderung der (III) Dienstleistungen oder Reparaturen durch Antennenausrichtung kommen kann. Aus diesem Dritte, die keine schriftliche Genehmigung Grund sollten Sie am Ende das H30Flex zur Kontrolle von Televes dazu erhalten haben; des Signals nochmals einsetzen und verschiedene (IV) unsachgemäßem Gebrauch, Missbrauch, Transponder messen. - Seite 24 Haftung für sonstige weitere Garantien von Dritten, weder ausdrücklich noch stillschweigend oder gesetzlich. (J) Televes behält sich das Recht vor, diese Garantie nach eigenem Ermessen ohne vorherige Ankündigung zu ändern oder einzustellen. Es gibt keine weiteren ausdrücklichen oder impliziten Garantienehmer.
