GNT™ 10 – Installationsanweisungen
Das GNT 10 erweitert die Reichweite drahtloser Marinegeräte
von Garmin wie Fernbedienungen oder drahtlosen Mäusen und
®
fügt vielfältigen drahtlosen Geräten weitere Funktionen hinzu,
z. B. der Uhr quatix™. Das GNT 10 wird mit einem vorhandenen
NMEA 2000 Netzwerk auf dem Boot verbunden. Es können
®
weitere GNT 10-Geräte im NMEA 2000 Netzwerk installiert
werden, um die Abdeckung auf dem Boot zu vergrößern.
Wichtige Sicherheitsinformationen
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Kontaktaufnahme mit dem Support von
Garmin
• Rufen Sie die Website www.garmin.com/support
klicken Sie auf Contact Support, um Informationen zum
Support in den einzelnen Ländern zu erhalten.
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Hinweise zur Montage
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Metalle und andere dichte Materialien können die
Kommunikation zwischen dem Gerät und drahtlosen
Marinegeräten von Garmin beeinträchtigen. Sie müssen den
ausgewählten Montageort testen, um sicherzustellen, dass
die Kommunikation zwischen dem Gerät und den drahtlosen
Geräten an allen möglichen Verwendungsorten auf dem
Boot ordnungsgemäß funktioniert.
• Montieren Sie das Gerät mit den mitgelieferten Schrauben
auf dem Boot. Wenn die mitgelieferten Schrauben nicht für
die Montagefläche geeignet sind, müssen Sie separat
geeignete Befestigungsteile erwerben.
Anbringen des Geräts
1
Ermitteln Sie den Montageort.
2
Verwenden Sie das Gerät als Schablone, und markieren Sie
die zwei Vorbohrungen auf der Montagefläche.
März 2013
ACHTUNG
HINWEIS
auf, und
HINWEIS
3 Bringen Sie mit einem 3-mm-Bohrer (
Vorbohrungen an.
4 Befestigen Sie das Gerät mit den mitgelieferten Schrauben
auf der Montagefläche.
Hinweise für NMEA 2000 Verbindungen
• Dieses Gerät wird mit einem vorhandenen NMEA 2000
Netzwerk auf dem Boot verbunden.
• Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk" des
Dokuments Technische Informationen für NMEA 2000
Produkte nach, das auf der Website von Garmin verfügbar
ist. Klicken Sie auf der Produktseite für Ihr Gerät unter
www.garmin.com
• Falls das an das Gerät angeschlossene Kabel zu kurz ist
und nicht bis zum NMEA 2000 Netzwerk reicht, können Sie
entsprechend den NMEA 2000 Richtlinien eine Verlängerung
von bis zu 16,5 Fuß (5 m) verwenden.

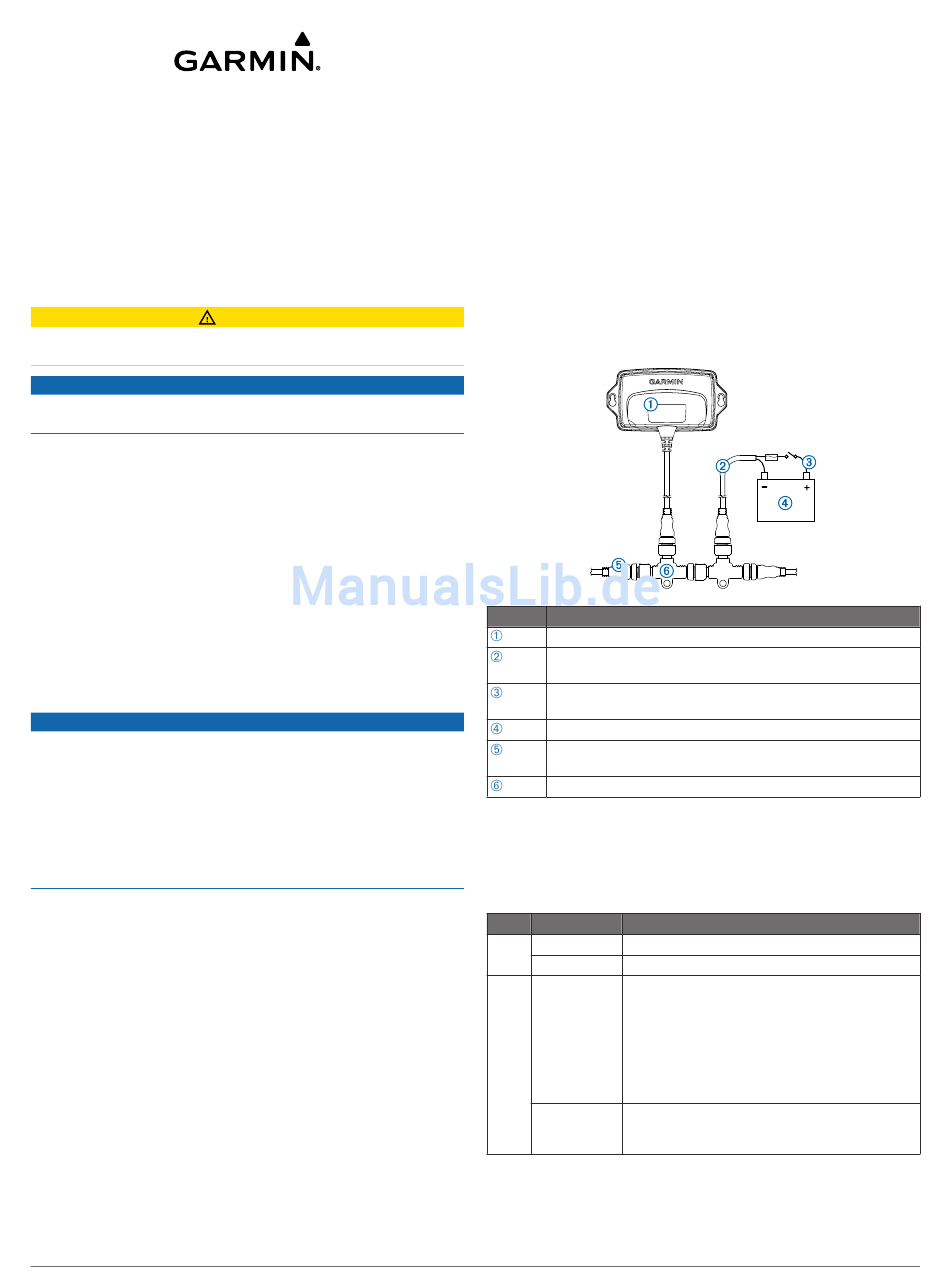

Element Beschreibung
GNT 10-Gerät
NMEA 2000 Netzkabel (bereits vorhanden; nicht im
Lieferumfang enthalten)
Zündschalter bzw. Leitungsschalter (bereits vorhanden; nicht
im Lieferumfang enthalten)
12-V-Gleichstromquelle
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
(bereits vorhanden; nicht im Lieferumfang enthalten)
NMEA 2000 T-Stück (im Lieferumfang enthalten)
Informationen zur Status-LED
Das Gerät verfügt über eine zweifarbige LED, mit deren Hilfe
Sie bei Bedarf eine Fehlerbehebung durchführen können. Die
LED ist auf dem Gerät mit der Bezeichnung STATUS
gekennzeichnet.
Farbe Verhalten
Grün Blinkt
Leuchtet
Rot Blinkt
langsam
Blinkt schnell Das Gerät empfängt keine NMEA 2000 Daten.
Auto-MOB
Wenn das Gerät mit einer Garmin quatix Uhr gekoppelt ist, kann
es ein automatisches Mann-über-Bord-Ereignis (MOB)
auslösen.
190-01576-72_0A
1
/ Zoll) die
8
auf den Link „Manuals".
Status
Das Gerät funktioniert ordnungsgemäß.
Die Gerätesoftware wird aktualisiert.
Das Gerät wird gestartet. Falls die LED nach
kurzer Zeit nicht grün blinkt, funktioniert das
Gerät möglicherweise nicht ordnungsgemäß.
Das Problem kann u. U. behoben werden,
indem mit einem Kartenplotter von Garmin, der
an dasselbe NMEA 2000 Netzwerk
angeschlossen ist, ein Software-Update
durchgeführt wird.
Überprüfen Sie, ob das NMEA 2000 Netzwerk
ordnungsgemäß installiert ist und funktioniert.
