Garmin VHF 110 AIS-Serie Installationsanweisungen

VHF 110/210 AIS-SERIE
Installationsanweisungen
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Registrieren des Geräts
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website http://my.garmin.com
• Bewahren Sie die Originalquittung oder eine Kopie an einem
sicheren Ort auf.
Kontaktaufnahme mit dem Support von Garmin
• Rufen Sie die Website www.garmin.com/support
Informationen zum Support in den einzelnen Ländern zu
erhalten.
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Hinweise zur Montage
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren.
• Der Montageort sollte einfachen Zugriff auf alle Schnittstellen
des Geräts ermöglichen, z. B. Tastatur, Touchscreen und
Kartenleser (sofern verfügbar).
WARNUNG
ACHTUNG
HINWEIS
auf.
auf, um
HINWEIS
• Der Montageort muss sich für das Gewicht des Geräts
eignen und das Gerät vor übermäßigen Vibrationen und
Erschütterungen schützen.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung
und den Anschluss aller Kabel bieten.
Montage der Antenne und Einwirkungen durch elekt­
romagnetische Strahlung
Funkgerätebenutzer mit Herzschrittmachern, lebenserhaltenden
oder elektrischen medizintechnischen Geräten dürfen keinen
übermäßig hohen Hochfrequenzfeldern ausgesetzt werden, da
das Hochfrequenzfeld die Funktionsweise des
medizintechnischen Geräts beeinträchtigen könnte.
Das Gerät erzeugt und strahlt elektromagnetische Energie im
Hochfrequenzbereich ab. Die Nichteinhaltung dieser Richtlinien
kann dazu führen, dass Personen einer HF-
Strahlungsabsorption ausgesetzt werden, die die maximal
zulässigen Werte überschreitet.
Garmin gibt einen Radius von 2,48 m (97,64 Zoll) für die
höchstzulässige Strahlung für dieses System an. Dieser Wert
wurde anhand einer Ausgangsleistung von 25 W an einer
omnidirektional strahlenden Antenne mit einem Gewinn von
6 dBi ermittelt. Die Antenne sollte so installiert werden, dass ein
Abstand von 2,48 m (97,64 Zoll) zwischen der Antenne und
Personen gewährleistet ist.

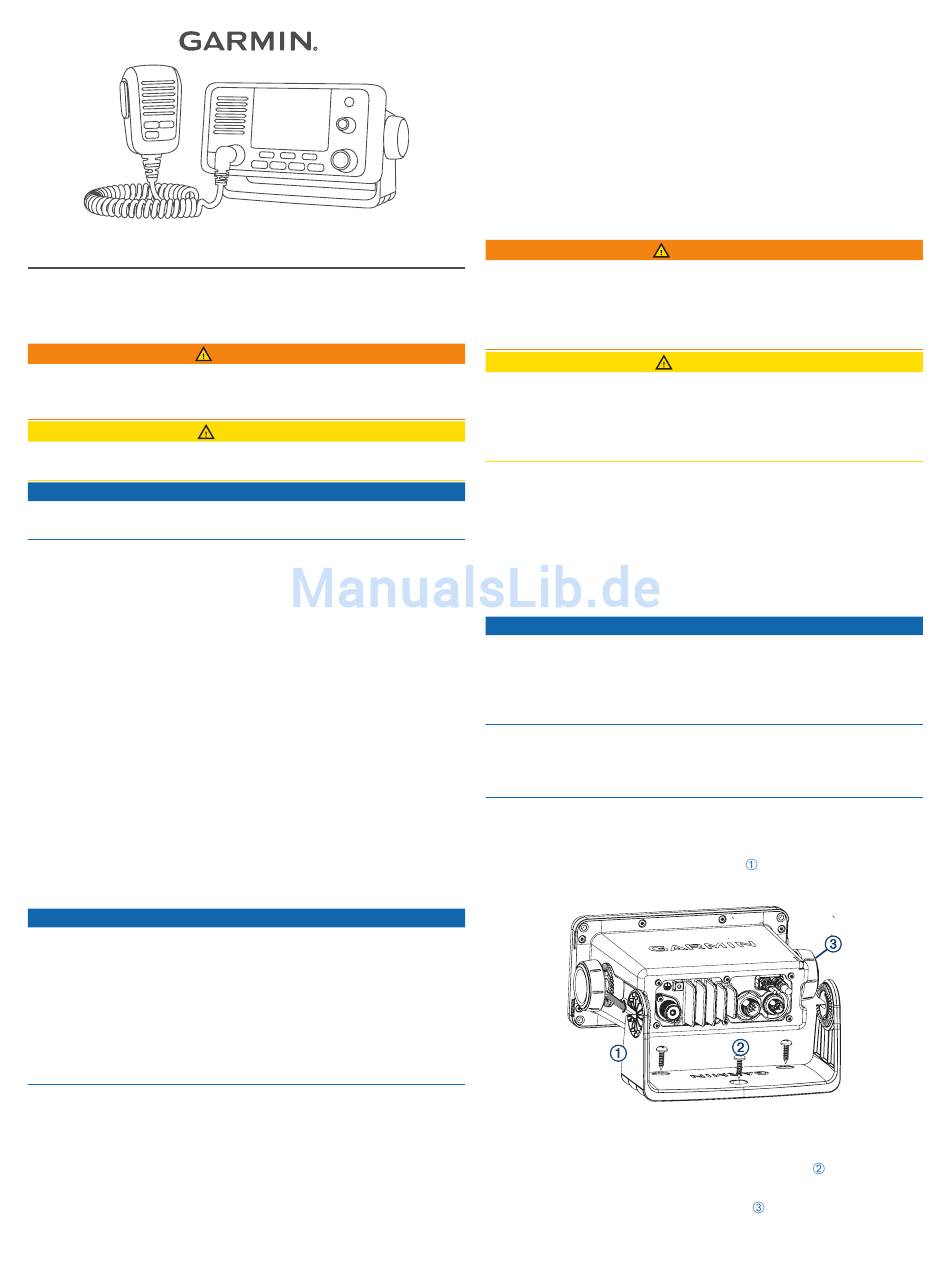

Montage des Geräts mit Haltebügel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
®
Schicht zu bohren. Dadurch wird Rissen in der Gelschicht beim
Anziehen der Schrauben vorgebeugt.
Schrauben aus Edelstahl können sich leicht festklemmen, wenn
sie in Glasfasermaterial zu stark angezogen werden. Vor der
Installation sollte Fettpaste auf die Schrauben aufgetragen
werden.
Sie können die mitgelieferte Halterung verwenden, um das
Gerät mithilfe eines Haltebügels auf einer ebenen Oberfläche zu
montieren.
1
Verwenden Sie die Bügelhalterung
kennzeichnen Sie die Positionen der Vorbohrungen.
2
Bringen Sie mit einem Bohrer (3,5 mm (
Vorbohrungen an.
3
Verwenden Sie die mitgelieferten Schrauben
Bügelhalterung auf der Montagefläche zu befestigen.
4
Bringen Sie die Befestigungsknöpfe
Geräts an.
WARNUNG
ACHTUNG
HINWEIS
als Schablone, und
9
/ Zoll)) die
64
, um die
an den Seiten des
September 2017
190-02061-72_0B
