Warnung
Die folgenden potenziell gefährlichen Situationen können, sofern sie nicht vermieden werden, einen Unfall oder
Zusammenstoß und damit schwere oder sogar tödliche Verletzungen verursachen.
Öffnen Sie die VIB nicht, und lösen Sie keine Schrauben an deren Gehäuse. Dies führt zum Erlöschen der Garantie.
Wenn Sie die Zündungs-, Batterie- oder Erdungskabel verlängern müssen, verwenden Sie speziell für Kfz-Zubehör
geeignete Kabel oder andere Kabel mit einem Querschnitt von mindestens 0,75 mm2 (AWG 18).
Schließen Sie die Zündkabel an eine Stromquelle an, die über den Zündschlüssel ein- und ausgeschaltet werden
kann. Wenn Sie die Zündkabel an eine Stromquelle mit konstanter Spannungsversorgung, wie z. B. Batterieklemmen,
anschließen, entlädt sich die Fahrzeugbatterie möglicherweise.
hInWEIS: Vom Autoradio werden u. U. weitere Signale
ausgegeben, die in dieser Abbildung nicht enthalten
sind. Solche Signale sollten direkt auf das Autoradio
zurückgeführt werden.
24-poliger
Anschluss der
VIB 10/11
2
1
Anschlüsse der
VIB 10/11
Video In
(für zukünftige
Verwendung)
To PND
(GPS Navigator)
Ant Out
an Antennenan-
schluss des
Autoradios (nur
VIB 11)
Ant In von Fahrzeugantenne (nur VIB 11)
Antennenanschlüsse der VIB 11
Antennenanschluss
des Autoradios
24
Ausgangsspannung
23
An Autoradio/
Fahrzeugkabelbaum
(24-poliger Anschluss)
Audio Out
(optional)
An Adapterkabel des Autoradios
Adapter an
Fakra an VIB 11
Autoradio
Ant. Out
Erden Sie die VIB über das Fahrzeuggestell.
Befestigen Sie alle Kabel mit Kabelklemmen oder Isolierband. Isolieren Sie lose Kabelenden. Es darf kein unisolierter
Draht frei liegen.
Stellen Sie sicher, dass keine losen Kabelenden oder Anschlüsse das Fahrzeugblech oder andere Strom leitende Teile
berühren.
Setzen Sie das Gerät nicht Wasser oder anderen Flüssigkeiten aus. Das Gerät ist nicht wasserdicht.
Bringen Sie das Gerät nicht an einer Stelle an, an der es direktem Sonnenlicht, extremer Hitze oder Feuchtigkeit oder
Staub ausgesetzt werden kann.

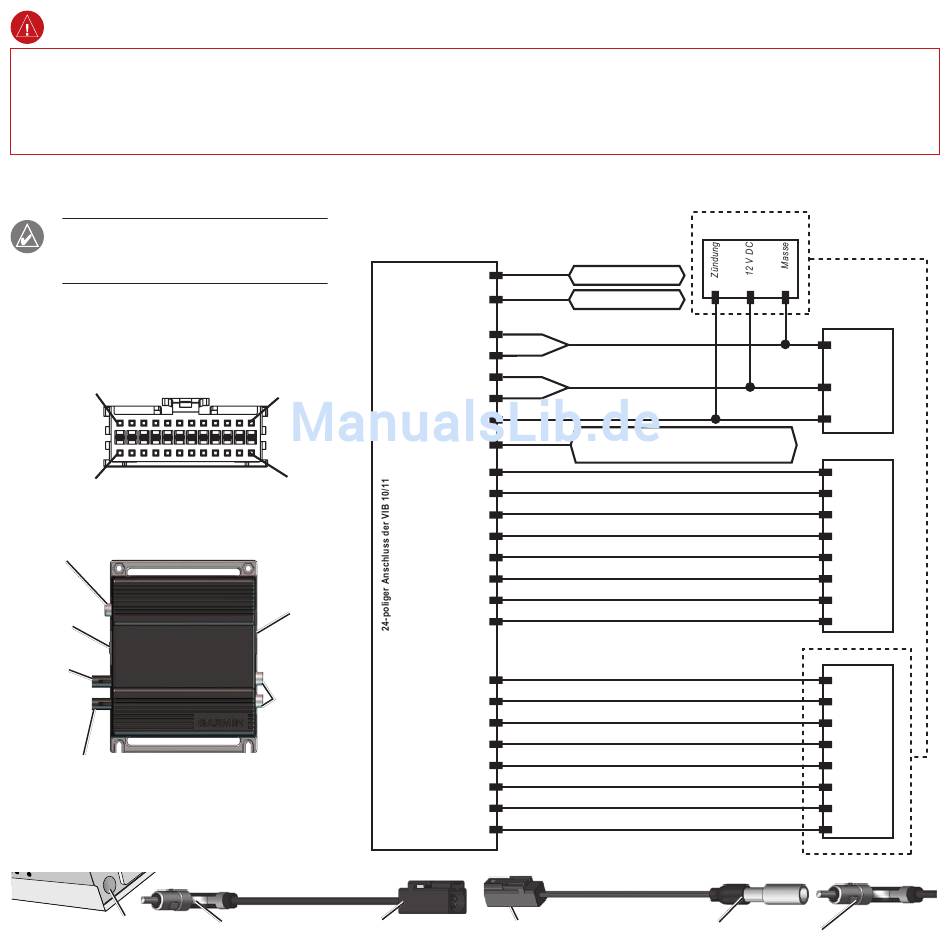

Schaltplan der VIB 10/11
Rosa
Rückwärts IN
1
Hellgrün
Stumm OUT
2
Schwarz
Masse IN
3
Schwarz
Masse IN
4
12 V DC IN
5
Gelb
12 V DC IN
6
Gelb
Zündung
7
Rot
8
Braun
HL (-) OUT
9
Grün/Schwarz
HL (+) OUT
10
Grün
HR (-) OUT
11
Violett/Schwarz
HR (+) OUT
12
Violett
VL (-) OUT
13
Weiß/Schwarz
VL (+) OUT
14
Weiß
VR (-) OUT
15
Grau/Schwarz
VR (+) OUT
16
Grau
HL (-) IN
17
Grün/Schwarz
HL (+) IN
18
Grün
HR (-) IN
19
Violett/Schwarz
HR (+) IN
20
Violett
VL (-) IN
21
Weiß/Schwarz
VL (+) IN
22
Weiß
VR (-) IN
23
Grau/Schwarz
VR (+) IN
24
Grau
An Antennenadapterkabel
Fakra an VIB 11
Ant. In
Radio
Optional
Optional
Masse für Low-Level-Ausgang;
Puffer für High-Level-Ausgang
Adapter an
Antenne
Fahrzeugantenne
Fahrzeug
Masse
12 V DC
Zündung
Fahrzeug-Lautsprecher
HL (-)
HL (+)
HR (-)
HR (+)
VL (-)
VL (+)
VR (-)
VR (+)
Audioanlage OUT
HL (-)
HL (+)
HR (-)
HR (+)
VL (-)
VL (+)
VR (-)
VR (+)
