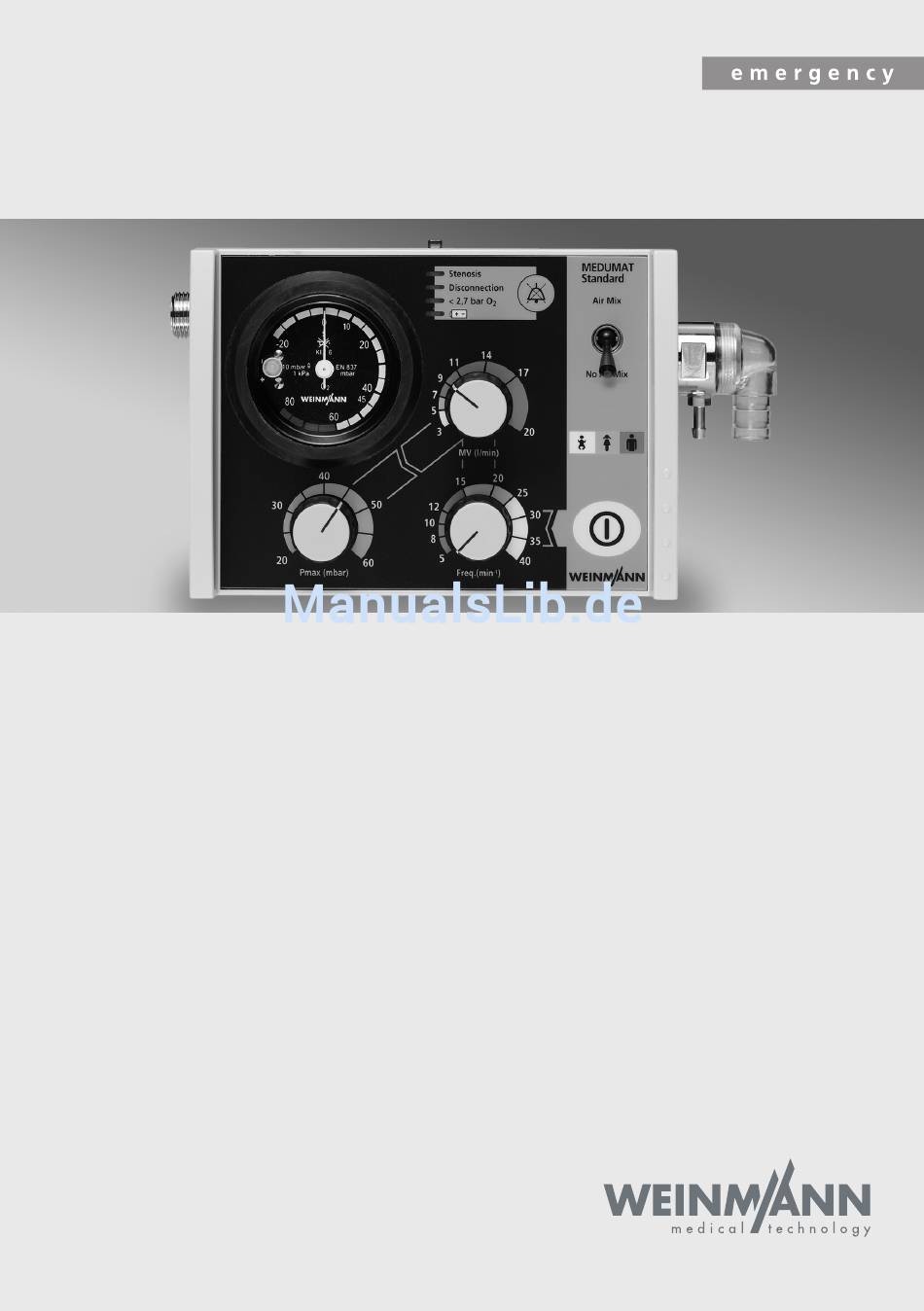

- Seite 1 MEDUMAT Standard Beatmungsgerät WM 22500 Gerätebeschreibung und Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Gerätebeschreibung ... .2 6. Funktionskontrolle ... . 33 1.1 Verwendungszweck..2 6.1 Fristen . -
Seite 3: Anschlüsse Medumat Standard

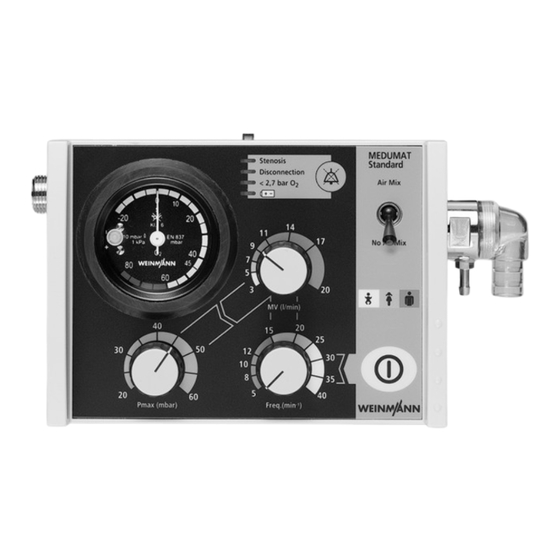

Bedienfeld MEDUMAT Standard 1 Beatmungsdruckmesser 2 Alarmfeld 3 Alarmquittierung MEDUMAT Stenosis Standard Disconnection < 2,7 bar O Air Mix 4 Umschalter Air Mix/No Air Mix No Air Mix 5 Stellknopf Minutenvolumen 6 Farblegende 7 Stellknopf Beatmungsfrequenz 8 Ein-/Ausschalter 9 Stellknopf max. Beatmungsdruck Anschlüsse MEDUMAT Standard 10 Druckgasanschluss 11 Raster für Wandhalter... -
Seite 4: Gerätebeschreibung
1. Gerätebeschreibung 1.1 Verwendungszweck MEDUMAT Standard ist ein automatisches Beat- mungsgerät (Kurzzeit-Beatmungsgerät). Sie können MEDUMAT Standard einsetzen: • zur Wiederbelebung am Ort des Notfalls; • zum längerfristigen Gebrauch bei anhaltender Notfallsituation, z.B. bei einem Brand. Zum Transport können Sie MEDUMAT Standard ein- setzen: •... -
Seite 5: Funktion Beatmung
• ermöglicht mit Zusatzmodulen Absaugung und Sauerstoff-Inhalation, wobei MEDUMAT Standard und Module nicht gleichzeitig betrieben werden dürfen. 1.2 Funktion Beatmung MEDUMAT Standard arbeitet mit einem Betriebsdruck von 2,7 bis 6 bar, einem Volumenstrom von mindestens 70 l/min O und einer internen Stromver- sorgung. -
Seite 6: Patientenventil
In kontaminierter Umgebungsluft oder bei bestimmten Indikationen, können Sie auf Stellung No Air Mix Air Mix reinem Sauerstoff beatmen. Beim Umschalten von wird die Air Mix No Air Mix Injektoreinheit abgeschaltet. Dadurch erhöht sich das Minutenvolumen. Dies kann zur des ein- Überschreitung No Air Mix gestellten Drucklimits führen und einen Stenose-Alarm... -
Seite 7: Module
1.4 Module Am MEDUMAT Standard können Sie Module anbau- en, um zusätzliche Funktionen zu ermöglichen. Die genaue Beschreibung der Montage und der Be- dienung finden Sie in der gesonderten Gebrauchsan- weisung für die Module. Diese ist beim Einsatz der Module unbedingt zu beachten. Nachfolgend die wichtigsten Hinweise: MODUL Oxygen M O D U... - Seite 8 Zum Absaugen schalten Sie den Kippschalter „ “. Der Absaugdruck ist fest auf –0,5 bar eingestellt. MODUL Interface M O D U In te rf a Über MODUL Interface können Sie eine externe Sauerstoff-Versorgung 2,7 - 6,0 bar an die Be- atmungseinheit anschließen.
-
Seite 9: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Besondere Kennzeichnungen am Gerät Patientenventil Das Symbol auf dem Patientenventil weist Sie dar- auf hin, daß Sie eine wellige, klebrige oder verzoge- ne Lippenmembran sofort austauschen müssen. Setzen Sie das Patientenventil dann keinesfalls mehr zur Beat- mung ein, da sonst mit Funktionsstörungen zu rechnen ist (siehe „6.3 Prüfen des Patientenventils“... -
Seite 10: Schilder Am Medumat Standard
Schilder am MEDUMAT Standard O / I Eingang 2,7 - 6 bar O Geräteschild MEDUMAT Standard Seriennummer des Gerätes Baujahr Gerät nicht über den Hausmüll entsorgen. STK- und Wartungsaufkleber Wartungsaufkleber: Kennzeichnet, wann die nächste Wartung erforderlich ist. STK-Aufkleber: (nur in der Bundesrepublik Deutschland) Kennzeichnet, wann die nächste Sicherheitstechnische Kontrolle nach §6 der Medizinprodukte-Betreiberverordnung erforderlich ist. -
Seite 11: Sicherheitsbestimmungen
Anwendung können schwere körperliche Schäden verursacht werden. • Wir empfehlen, Instandhaltungsmaßnahmen, wie Inspektionen und Instandsetzungsarbeiten, durch den Hersteller WEINMANN oder von diesem ausdrücklich autorisiertem Fachpersonal duchfüh- ren zu lassen. • Beim Einsatz von Fremdartikeln kann es zu Funkti- onsausfällen und Nicht-Biokompatibilität kommen. - Seite 12 • MEDUMAT Standard ist nicht für den hyperbaren Einsatz (Druckkammer) geeignet. • MEDUMAT Standard dürfen Sie nicht mit entzünd- lichen Narkosemitteln gebrauchen. • Beim Einsatz in vergifteter oder sauerstoffarmer Umgebung dürfen Sie MEDUMAT Standard nicht in der Stellung „Air Mix“ betreiben. •...
- Seite 13 • Entleeren Sie Sauerstoff-Flaschen nicht völlig, da sonst feuchte Umgebungsluft eindringen und zur Korrosion führen kann. Beatmung/Handhabung • Patient und Beatmungsgerät müssen Sie während der Beatmung ständig beobachten. • Achten Sie bitte darauf, daß der Exspirationsschen- kel und der Spontanatemschenkel des Patientenven- tils nicht abgedeckt oder in ihrer Funktion beeinträchtigt werden, z.B.
-
Seite 14: Montage
3. Montage Eine Montage des MEDUMAT Standard ist in der Re- gel nur bei stationärem Einbau in Rettungsfahrzeuge, Hubschrauber oder Flugzeuge erforderlich. Für diesen Fall können STATION MEDUMAT oder Befestigungs- sets als Zubehör geliefert werden. Wird MEDUMAT Standard komplett auf einer Trage- platte geliefert, ist das Gerät betriebsbereit und keine weitere Montage erforderlich. -
Seite 15: Montageset Für Wandbefestigung
3.2 Montageset für Wandbefestigung Zur festen Montage, z.B. an der Fahrzeugwand, kön- nen Sie verschiedene Sets erhalten. Die Größe richtet sich nach der Anzahl der Module, die am MEDUMAT Standard angebaut sind. Die Abmessungen sowie die Vorgehensweise bei der Montage entnehmen Sie bitte dem Anlagenblatt, das jedem Montageset beiliegt. -
Seite 16: Beatmungsschlauch
Neue Flasche anschließen 1. Öffnen Sie bitte kurz das Ventil der neuen Sauer- stoff-Flasche und schließen es dann wieder. Damit sollen mögliche Schmutzpartikel weggeblasen werden. Halten Sie dabei die Ventilöffnung vom Körper weg und zwar so, dass Sie weder sich selbst noch andere Personen mit evt. - Seite 17 Zeichnung). Andernfalls kann der Schlauch beschädigt werden oder abreißen. 3. Stecken Sie das Patientenventil bitte auf das andere Ende des Beatmungsschlauches und des Druckmessschlauches. 4. Stecken Sie das Patientenventil nach erfolgter Intubation auf den Tubus, oder stecken Sie im Falle einer Maskenbeatmung die Beatmungsmaske auf das Patientenventil (identisch mit Tubusanschluss).
-
Seite 18: Bedienung
4. Bedienung 4.1 Einschalten/Selbsttest 1. Öffnen Sie bitte das Ventil der Sauerstoff- langsam flasche. Das Inhaltsmanometer zeigt jetzt den Flaschendruck an. 2. Berechnen Sie gegebenenfalls die verbleibende Betriebszeit (siehe „4.9 Füllstand/Betriebszeit be- rechnen“ auf Seite 25). Sie sollten die Flasche rechtzeitig wechseln, z.B. -
Seite 19: Einstellen Der Beatmungswerte
4.2 Einstellen der Beatmungswerte Die Beatmungswerte können Sie vor oder nach Ein- MEDUMAT schalten des MEDUMAT Standard einstellen. Wir Standard und empfehlen, die Einstellung vor dem Einschalten vorzu- Module dürfen Sie nehmen, damit nicht unnötig Sauerstoff verbraucht nicht gleichzeitig wird. benutzen, da sonst die ange- gebenen technischen Daten nicht eingehalten werden. - Seite 20 Atemfrequenz 1. Stellen Sie am Stellknopf Beatmungsfrequenz Atemfrequenz ein. Atemminutenvolumen 1. Stellen Sie am Stellknopf Minutenvolumen Atemminutenvolumen ein. Empfehlung für Atemfrequenz und Atemminutenvolumen: MV (l/min) gelb orange braun Körpergewicht 10 - 30 kg 30 - 60 kg 60 - 110 kg Atemfrequenz 25 - 40 min 15 - 25 min...
-
Seite 21: Beatmung Durchführen
1. Stecken Sie das Patientenventil auf den Konnektor des Trachealtubus. 2. Überprüfen Sie bitte während der Beatmung die Atemparameter, z.B. mit CAPNOCOUNT mini WM 97144 von WEINMANN. Daraus können Sie auf den korrekten Sitz des Tubus und eine aus- reichende Ventilation schließen. Beatmungsmaske 1. -
Seite 22: Beatmung Überwachen
Hohe Luftwegwiderstände, z.B. infolge Obstruktionen der Atemwege oder bei externer Herzmassage, verän- dern das Atemminutenvolumen (genaue Werte erhal- ten Sie auf Anfrage vom Hersteller WEINMANN). Wenn der eingestellte maximale Beatmungsdruck in zwei aufeinanderfolgenden Inspirationsphasen über- schritten wird (siehe „ Alarm Stenosis“ auf Seite 23), sollten Sie das tatsächlich vom Patienten erhaltene... -
Seite 23: Beatmung Mit Peep-Ventil
4.5 Beatmung mit PEEP-Ventil Am Exspirationsschenkel des Patientenventils können Sie ein PEEP-Ventil adaptieren. Das Ventil ermöglicht eine Beatmung mit einem positiv- end-exspiratorischen Druck (PEEP). 4.6 Beatmung mit HME-Filter Zur Hygiene und zur Klimatisierung der Atemluft kön- nen Sie auf dem Inspirationsschenkel des Patientenven- tils handelsübliche HME-Filter (Heat and Moisture Exchanger) mit Normanschlüssen 15/22 mm aufset- zen. -
Seite 24: Alarmmeldungen
3. Schalten Sie MEDUMAT Standard aus. Zum Schutz gegen versehentliches Ausschalten müssen Sie den Ein-/Ausschalter mindestens 2 Sekunden lang gedrückt halten, bis die LEDs im Alarmfeld aufleuchten. 4.8 Alarmmeldungen Das Alarmfeld zeigt den folgenden Alarm an: Stenosis Stenosis: Stenosen oder Erreichen des maxima- Disconnection <... - Seite 25 Wenn gleichzeitig eine Diskonnektion und ein Druck- abfall der Sauerstoff-Versorgung vorliegen, wird zu- nächst nur der Alarm < 2.7 bar ausgelöst. Alarm Stenosis Der tatsächliche Beatmungsdruck übersteigt den am Stellknopf max. Beatmungsdruck eingestellten Wert. Bis Serien-Nr.: 7.699 MEDUMAT Standard schaltet sofort bei jeder Über- schreitung des maximalen Beatmungsdruckes auf Ex- spiration.
-
Seite 26: Alarmton Unterdrücken
Der Alarm wird ausgelöst, wenn ein Druckanstieg von mindestens 8 mbar in aufeinanderfolgenden In- zwei spirationsphasen nicht erreicht wird. Alarm < 2,7 bar O Der Druck des Sauerstoffs am Druckanschluss des MEDUMAT Standard ist unter 2,7 bar gesunken. In der Regel liegt dies an einer fast leeren Sauerstoff-Flasche. -
Seite 27: Berechnen
4.9 Füllstand/Betriebszeit berechnen Füllstand Sauerstoff-Flasche Sauerstoffvolumen = Flaschenvolumen x Flaschendruck. Flaschenvolumen x Flaschendruck = Sauerstoff-Vorrat Beispiel 1 10 l x 200 bar = 2000 l Beispiel 2 10 l x 100 bar = 1000 l Betriebszeit Beatmung Sauerstoff-Vorrat (l) Betriebszeit Beatmung (min)= MV (l/min) -Konzentration) Beispiel 1:... -
Seite 28: Alternativbeatmung
2. Stecken Sie bitte den Beatmungsbeutel, z.B. COMBIBAG WM 11000 von WEINMANN, auf und führen Sie die manuelle Beatmung durch. Beatmungshilfe Mit dem LIFEWAY WM 10580 von WEINMANN können Sie alternativ eine Mund-/Masken-Beatmung durchführen. Sauerstoff-Ausfall In Ausnahmesituationen kann bei Ausfall der Sauer- stoff-Versorgung der MEDUMAT Standard auch mit Druckluft betrieben werden. -
Seite 29: Hygienische Aufbereitung
5. Hygienische Aufbereitung Nach jedem Gebrauch müssen Sie MEDUMAT Standard und das verwendetet Zubehör hygienisch aufbereiten. Beachten Sie bitte die Ge- brauchsanweisung für das verwendete Desinfektions- mittel. Wir empfehlen GIGASEPT FF für die Tauchdesinfektion sowie TERRALIN für die Wisch- desinfektion. Führen Sie nach jeder hygienischen Aufbereitung eine Funktionskontrolle durch (siehe „6. -
Seite 30: Patientenventil
5.2 Patientenventil 1. Nehmen Sie bitte das Patientenventil von den Schläuchen ab. 2. Schrauben Sie das Patientenventil entsprechend nebenstehender Zeichnung auseinander. Die ein- geknüpfte Membran im Spontanatemschenkel darf und braucht zur Reinigung und Desinfektion nicht entfernt zu werden. 3. Reinigen Sie die Teile unter fließendem Wasser. Spontanatem- 4. -
Seite 31: Schlauchsystem
5.3 Schlauchsystem Vorsicht! Ausschließlich das Mehrwegschlauchsystem WM 22520 (Lieferumfang) ist für die hier beschriebe- ne hygienische Aufbereitung geeignet. Bereiten Sie das als Zubehör erhältliche Einwegschlauchsystem WM 28110 nicht wieder hygienisch auf. Ersetzen Sie es durch ein Neues. Beatmungsschlauch 1. Nehmen Sie den Beatmungsschlauch mit dem Druckmessschlauch von den beiden Anschluss- stutzen ab. -
Seite 32: Teile Und Zubehör
2. Tauchen Sie das andere Ende in die verdünnte Desinfektionslösung ein (bei GIGASEPT FF: 6% Lö- sung, Haltezeit 15 Minuten). 3. Saugen Sie nun über den Druckmessschlauch die Desinfektionslösung in die Einmalspritze, bis diese vollständig gefüllt ist. Ein Durchspülen des Druck- messschlauches in umgekehrte Richtung ist nicht zulässig! 4. -
Seite 33: Armaturen
3. Lassen Sie Gummiteile stets an der Luft trocknen. 4. Führen Sie eine Sichtkontrolle der Schläuche und Masken durch, und tauschen Sie beschädigte Tei- le sofort aus. Beatmungsschlauch, Patientenventil (siehe vorherge- henden Abschnitt) und Beatmungsmasken mit Silikon- wulst sind auch autoklavierbar. Dies gilt nicht für das Patientenschlauch-System mit Patientenventil zum Einmalgebrauch WM 28110. -
Seite 34: Reinigung, Desinfektion Und Sterilisation
5.6 Reinigung, Desinfektion und Sterilisation Führen Sie die hygienische Aufbereitung des MEDUMAT Standard und des verwendeten Zubehörs durch, wie in der nachfolgenden Tabelle beschrieben. Beachten Sie die Gebrauchsanweisung für das ver- wendete Desinfektionsmittel. Wir empfehlen GIGASEPT FF für die Tauchdesinfektion sowie TERRALIN für die Wischdesinfektion. -
Seite 35: Funktionskontrolle
Kapitel „7. Störungen und deren Beseiti- gung“ auf Seite 42 zu beheben. Sollte dies nicht möglich sein, lassen Sie das Gerät durch den Herstel- ler WEINMANN oder durch von diesem ausdrücklich autorisiertes Fachpersonal instandsetzen. Zu einer vollständigen Funktionskontrolle gehören: •... -
Seite 36: Fristen
Hinweis Stellen Sie sicher, dass der Prüfbeutel nicht beschädigt ist und regelmäßig z.B. im Rahmen einer Gerätewar- tung auf Funktion geprüft wird. 6.1 Fristen Vor jedem Gebrauch: • Führen Sie eine Funktionskontrolle durch. Nach jedem Gebrauch oder Demontage: • Reinigen, desinfizieren bzw. sterilisieren Sie das Gerät und die Geräteteile (siehe „5. -
Seite 37: Prüfen Der Dichtigkeit Des Systems
6.2 Prüfen der Dichtigkeit des Systems 1. Öffnen Sie bitte das Ventil der Sauerstoff- langsam flasche. Am Inhaltsmanometer des Druckminderers können Sie jetzt den Flaschendruck ablesen. Eine Anzeige von 200 bar bedeutet z.B., dass die Flasche voll ist, bei 100 bar ist sie noch halb voll. Sie sollten die Flasche rechtzeitig wechseln, z.B. -
Seite 38: Prüfen Des Patientenventils
6.3 Prüfen des Patientenventils Führen Sie die hier beschriebene Prüfung für das Mehr- wegschlauchsystem WM 22520 (Lieferumfang) durch. Beachten Sie zur Prüfung des Einwegschlauch- systems WM 28110 die entsprechende Gebrauchs- anweisung. 1. Schrauben Sie das Patientenventil auseinander. 2. Führen Sie eine Sichtprüfung aller Teile auf Risse oder sonstige mechanische Beschädigungen durch. -
Seite 39: Prüfen Des Atemminutenvolumens
6.4 Prüfen des Atemminutenvolumens Prüfen der Beatmungsfrequenz 1. Öffnen Sie bitte das Ventil der Sauerstoff- langsam Flasche. 2. Schalten Sie MEDUMAT Standard ein. 3. Wählen Sie folgende Einstellung: – Frequenz: 8 min (Anschlag links) – MV: 5 l/min – Beatmungsdruck (P ): 60 mbar –... -
Seite 40: Prüfen Des Maximalen Beatmungsdruckes
erreicht wird. Der Prüfbeutel ist in jedem Fall unzu- reichend gefüllt, wenn ein Diskonnektionsalarm auftritt. Hinweis Während der Exspirationsphase müssen Sie den Ex- spirationshub des Prüfbeutels von Hand simulieren. Legen Sie dazu den Prüfbeutel auf eine feste Unter- lage und drücken Sie während der Exspirations- phase mit der flachen Hand auf den Prüfbeutel bis das Volumen über das Patientenventil vollständig ab- gegeben wurde. - Seite 41 3. Stecken Sie den Prüfbeutel mit dem Adapter des Prüfsets WM15335 auf das Patientenventil. 4. Wählen Sie folgende Einstellung: – Frequenz: 8 min – MV: 7 l/min – : 20 mbar – No Air Mix 5. Schalten Sie MEDUMAT Standard ein. Wichtig! Verwenden Sie den Prüfbeu- Bei dieser Prüfung darf der Exspirationshub nicht...
-
Seite 42: Prüfen Der Alarme
6.6 Prüfen der Alarme Stenose (Stenosis) Wichtig! Sie erhalten bei den Alarmen 1. Die Sauerstoff-Flasche muss geöffnet sein. Stenosis und Disconnection 2. Nehmen Sie die Beatmungsmaske oder den Tubus erst dann eine Alarmmeldung vom Patientenventil ab. (oder einen Alarmhinweis), wenn der Grund für den 3. - Seite 43 Atemsystemunterbrechung (Disconnection) 1. Gehen Sie zunächst wie beim Alarm vor. Stenosis 2. Nehmen Sie die Hand wieder weg. Der Alarm muss wieder verschwinden (LED erlischt, Stenosis akkustischer Alarm verstummt). Nach zwei Inspirationsphasen muss der Alarm ausgelöst werden. Disconnection Abfall Versorgungsdruck O (<2,7 bar O 1.
-
Seite 44: Störungen Und Deren Beseitigung
7. Störungen und deren Beseitigung Störung Fehlerursache Beseitigung MEDUMAT Standard defekt Instandsetzen lassen MEDUMAT Standard lässt sich nicht einschalten Kapazität einer Batterie erschöpft Beide Batterien wechseln (7.1, Seite 44) Obstruktion der Atemwege Tubus falsch gelegt Alarm Stenosis Pmax zu gering eingestellt (zu hoher Atemwegswiderstand) Knick oder Verstopfung im... - Seite 45 Störung Fehlerursache Beseitigung Beatmungsparameter falsch Beatmungsparameter überprüfen gewählt MV zu gering MEDUMAT Standard defekt Instandsetzen lassen Ungewöhnlich hoher Undichtigkeit in der Sauerstoff- Undichtigkeit finden und beseitigen (6.2, Sauerstoff-Verbrauch Zuleitung Seite 35) MEDUMAT Standard lässt Bedienungsfehler Taste mind. 2 Sekunden gedrückt halten sich nicht ausschalten Manometerzeiger steht Manometerzeiger dejustiert...
-
Seite 46: Batterien
Im Rahmen der vorgeschriebenen 2-jährigen Wartung werden die Batterien komplett erneuert. Wir empfehlen, die Batterien nur vom Hersteller WEINMANN oder von diesem ausdrücklich autori- siertem Fachpersonal wechseln zu lassen, da hierzu besondere Vorkehrungen zum Schutz der Elektronik getroffen werden müssen. -
Seite 47: Batteriewechsel
Spezialbatterie. Es dürfen 5. Setzen Sie eine neue Batterie ein. ausschließlich Batterien von 6. Schrauben Sie die Gehäuserückwand des WEINMANN verwendet MEDUMAT Standard wieder an. werden. 7.2 Sicherung MEDUMAT Standard besitzt eine Sicherung Schutz vor internem Kurzschluss. -
Seite 48: Manometer Justieren
2. Entnehmen Sie die defekte Sicherung 3. Setzen Sie eine neue Sicherung ein. Verwenden Sie ausschließlich zugelassene Sicherungen(siehe „10. Technische Daten“ auf Seite 53). 4. Schrauben Sie das Gehäuse bitte wieder zu. Füh- ren Sie eine Funktionskontrolle durch(siehe „6. Funktionskontrolle“ auf Seite 33). 7.3 Manometer justieren Im Ruhezustand, wenn MEDUMAT Standard ausge- schaltet und die Sauerstoff-Flasche geschlossen ist, muss... -
Seite 49: Wartung/Sicherheitstechnische Kontrolle
MEDUMAT Standard ist regelmäßig einer Wartung zu unterziehen. Wir empfehlen, Instandhaltungsmaßnahmen, wie In- spektionen und Instandsetzungsarbeiten, durch den Hersteller WEINMANN oder durch von diesem aus- drücklich autorisierten Fachpersonal duchführen zu lassen. Alle 2 Jahre: Die Wartung des Gerätes incl. Beatmungsschlauch... -
Seite 50: Lagerung
– Beschriftung der Bedienelemente – alle äußeren Schläuche auf Beschädigung; • Erneuerung der Verschleißteile: Lithium-Batterie, Knopfzelle, Staubfilter, Filtersiebe, Ventildichtun- gen usw.; • Prüfung der Systemkomponenten: Trageplatten, Sauerstoffarmaturen, Sekretabsaugung, Schlauch- verbindungen usw.; • Prüfung des Prüfbeutels; • Endprüfung nach Prüfanweisung WM 22501. Alle 4 Jahre: •... -
Seite 51: Entsorgung
Wichtig! Beachten Sie unbedingt auch bei eingelagerten Geräten die Wartungsfristen, da das Gerät bei der Entnahme aus dem Lager sonst nicht eingesetzt werden darf. 8.3 Entsorgung Entsorgen Sie das Gerät nicht über den Hausmüll. Für die fachgerechte Entsorgung des Gerätes wenden Sie sich an einen zugelassenen, zertifizierten Elektronik- schrottverwerter. -
Seite 52: Lieferumfang
9. Lieferumfang 9.1 Serienmäßiger Lieferumfang 1. MEDUMAT Standard, komplett 22500 bestehend aus: – MEDUMAT Standard, Einzelgerät 22510 – Gebrauchsanweisung 16173 – Kurzgebrauchsanweisung 16177 – Medizinproduktebuch 16212 – Übergabeprotokoll 16318 – Formblatt Stk-Bescheinigung 0102 – Set, Befestigungselemente für Montage 15288 – Beatmungsschlauch und Patientenventil mit Spontanatemmöglichkeit (Mehrweg) 22520... -
Seite 53: Ersatzteile
8. Wandhalterung STATION MEDUMAT 22550 9. PEEP Ventil mit Anschlußkonus 3215 10. Patientenschlauchsystem mit Patientenventil (Einweg) 28110 11. Respirometer 0 - 1 und 0 - 100 l/min 4002 12. Beatmungsmaske, Klarsicht, mit aufblasbarem Wulst aus Silikon: – Kinder u. Jugendliche, Gr. 3 5082 13. - Seite 54 – Lippenmembran 3211 – Steuerunterteil montiert 3285 bestehtend aus: – Steuerunterteil für Spontanatmung 3281 – Einsatz Spontanatemschenkel 3282 – Tellermembran für Spontanatemschenkel 3284 – Tellermembran für Exspirationsschenkel 3212 – O-Ring 15/1,5 WM 1145/118 Lieferumfang...
-
Seite 55: Technische Daten
10. Technische Daten MEDUMAT Standard MEDUMAT Standard Druckgasanschluss Außengewinde G 3/8 Abmessungen 190x110x90 LxBxH in mm inkl. Anschlüsse Anschluss Außendurchmesser 13 mm Beatmungsschlauch Gewicht incl. Zubeh. ca. 1,1 kg 15 mm Buchsenteil Geräteklasse MPG II b Patientenventil 22 mm Steckerteil Betrieb: –... -
Seite 56: Pneumatik
10.1 Pneumatik Magnetventil exsp.-insp. Verstärkerventil Eingangsdruck 2,7 - 6 bar Druckregler Frequenzeinstellung Entlüftungsventil Regelventil Manometer P/E-Wandler Injektoreinheit Patienten- ventil Rückschlagventil P/E-Wandler Überdruckventil A/D-Wandler Zuschaltventil Auswerteelektronik Kipphebelventil Ansaugluft An p steht ein Druck von max. 6 bar an, der von V1 auf 2,7 bar dyn. - Seite 57 Inspiration/Air Mix Das Kipphebelventil V6 wird geschlossen. Dadurch schließt V7. Über V5 strömt O in die Injektoreinheit V9 und saugt Luft über V7 nach. Das Luft-/Sauerstoff- Gemisch strömt zum Patientenventil. Exspiration/Air Mix oder No Air Mix Durch einen erneuten elektrischen Impuls wird V2 ge- schlossen.
-
Seite 58: Gehalt Bei Air Mix
10.2 O -Gehalt bei Air Mix Aus dem folgenden Diagramm können Sie die Sauer- stoff-Konzentration ablesen, die sich bei eingeschalte- bei verschiedenen Gegendrücken und Air Mix Atemminutenvolumen ergibt. 10 mbar Gegendruck 15 mbar Gegendruck 30 mbar Gegendruck Atemminutenvolumen in l/min 10.3 Umschaltung von Air Mix auf No Air Mix Beim Umschalten von wird die... - Seite 59 Im umgekehrten Fall, also bei der Umschaltung von , wird die Injektoreinheit eingeschal- Air Mix Air Mix tet. Dadurch wird das Minutenvolumen geringer. Dies kann zur des eingestellten Drucklimits Unterschreitung führen. Stellen Sie in diesem Fall das Minutenvolumen entsprechend ein. höher Technische Daten...
-
Seite 60: Garantie
Vorsatz oder grober Fahrlässigkeit beruhen oder bei leicht fahrlässiger Verletzung von Leib oder Leben. • WEINMANN behält sich das Recht vor, nach seiner Wahl den Mangel zu beseitigen, eine mangelfreie Sa- che zu liefern oder den Kaufpreis angemessen herabzu- setzen. -
Seite 61: Konformitätserklärung
• Die gesetzlichen Gewährleistungsansprüche bleiben hiervon unberührt. 12. Konformitätserklärung Hiermit erklärt die WEINMANN Geräte für Medizin GmbH + Co. KG, dass das Produkt den einschlägi- gen Bestimmungen der Richtlinie 93/42/EWG für Medizinprodukte entspricht. Den vollständigen Text der Konformitätserklärung finden Sie unter: www.weinmann.de... - Seite 62 Weinmann Geräte für Medizin GmbH+Co.KG Postfach 540268 • 22502 Hamburg Kronsaalsweg 40 • 22525 Hamburg T: 040-5 47 02-0 F: 040-5 47 02-461 E: info@weinmann.de www.weinmann.de Zentrum für Produktion, Logistik, Service Weinmann Geräte für Medizin GmbH+Co.KG Siebenstücken 14 24558 Henstedt-Ulzburg...
