Inhaltszusammenfassung für paratec NEXT

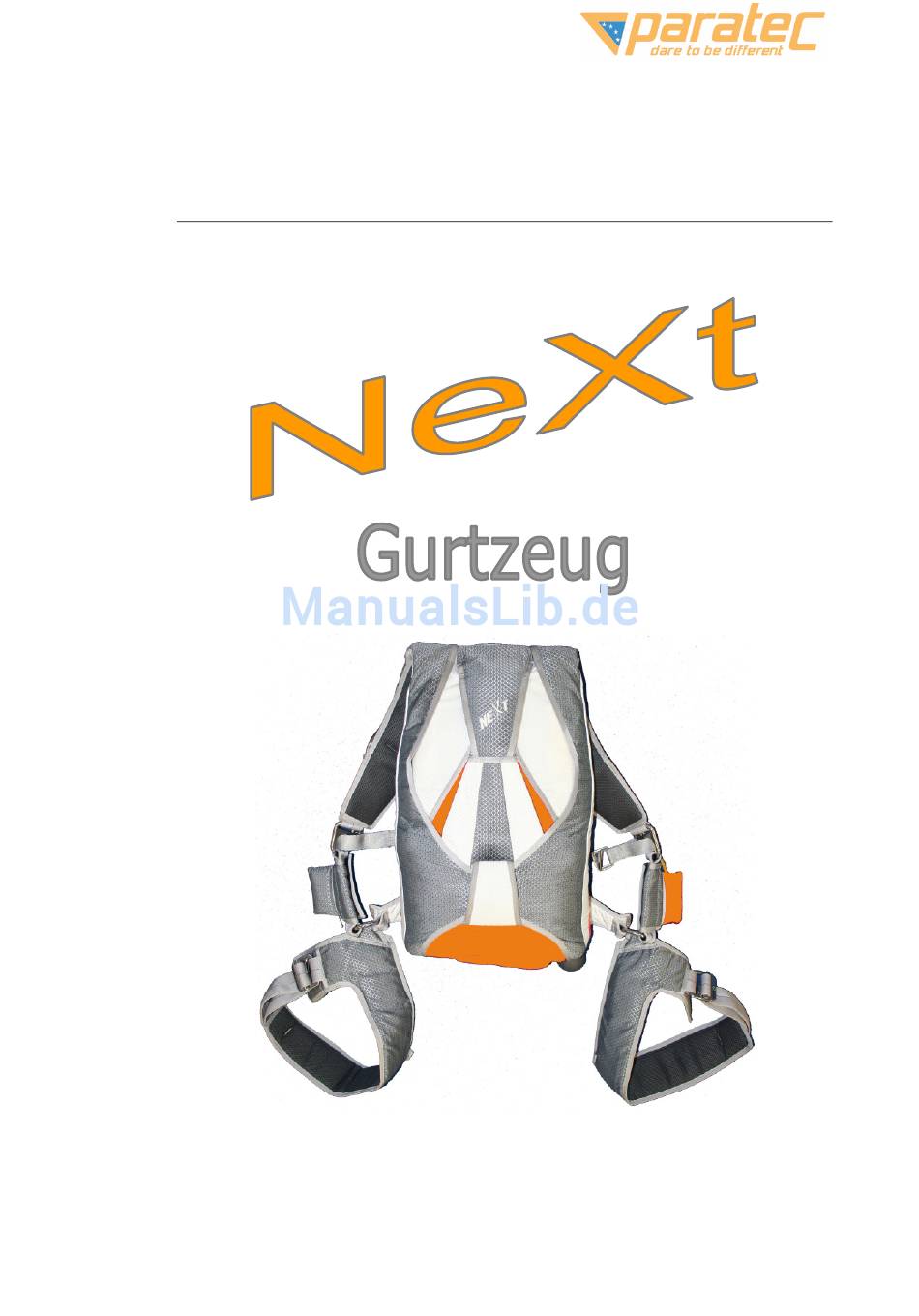

- Seite 1 Benutzerhandbuch OWNERS MANUAL Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
-
Seite 2: Vorwort
Dich bitte umgehend mit uns oder einem unserer Fachhändler in Verbindung. Nochmals vielen Dank für Dein Vertrauen in unsere Produkte, wir sind über- zeugt, Dein NEXT wird Dir bei jedem Sprung viel Freude bereiten und alle Si- tuationen überlegen meistern. -
Seite 3: Inhaltsverzeichnis
Instandhaltung nach § (15) LuftGerPV 14.1. Arten der Instandhaltung (Maßnahmen zum Erhalt der Lufttüchtigkeit) Packvolumen Ersatzteile und Ersatzteilnummern (P/N) Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de... -
Seite 4: Gebrauchsgrenzen
Gebrauchsgrenzen Alle NEXT Gurtzeuge / Container Systeme sind musterzugelassen nach dem EASA Standard ETSO C23d durch das Luftfahrtbundesamt LBA und dem FAA Standard der Federal Aviation Administration der USA, FAA TSO C23d JTSO BerechtigungsNr.: LBA.O.40.014/06 JTSO FAA design approval No: CB/vk/04/03:0056-03 !! Achtung Dieses Luftfahrgerät ist beschränkt auf eine Gebrauchsge-... -
Seite 5: Durchführung Der Inspektion
Länge, guter Zustand, Öffnungsau- tomaten konform Alle Beschlagteile Rost, scharfe Kanten, Haarrisse, Verfor- mungen, richtiger Einbau Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de... -
Seite 6: Schließen Des Reservecontainers
Band zu verwenden!! Siehe Bild Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de... - Seite 7 Bild 3 Schließe nun die Klappe 1 und verstaue die Kastennaht am Verbindungsband hälftig unter dem inneren Verpackungssack. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 8 Schließe nun die Klappe 2 und falte die Restlänge des Verbindungsbandes einseitig mittels S-Schlägen auf (ergibt ca. 6 Schläge). Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 9 Das Packband wird am besten von Hand oder mittels eines Waffenreinigungs- stocks durch den Hilfsschirm geführt. Dabei sollte der untere Rand der Feder die Spitze des V schon fixieren. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 10 Falte nun den vorderen Teil des Hilfsschirms nach hinten in Richtung Feder- deckel. Der Stoff hat unter dem Deckel ausreichend Platz. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 11 Rechteck entsteht. Diese Methode unterstützt die Keil- form der äußeren Reservepackhülle und optimiert die Volumenverteilung. Bild 11 Schließe nun die linke Seitenklappe zuerst. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 12 Wenn es sehr eng zugeht, kann man mit einem Packholz etwas nach- helfen. Bitte nicht Stoßen, da sonst der Hilfsschirm beschädigt werden kann. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 13 Schließe nun die Klappe 6 und entferne das Packband. Bild 16 Verplombe und dokumentiere Deine Arbeit. Schließe die Abdeckklappe mittels der Stecklaschen. Das NEXT – Gurtzeug ist nunmehr fertig zum Einhängen des Hauptfall- schirms. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 –...
-
Seite 14: Schließen Der Äußeren Packhülle Des Hauptfallschirms
Schließen der äußeren Packhülle des Hauptfallschirms Bild 17 So ist das NEXT – Gurtzeug optimal zur Aufnahme des gefalteten Hauptfall- schirms vorbereitet. Das NEXT bietet über das Pinkläppchen die Möglichkeit, das Packband mit zu arretieren. Dazu steckt man es einfach mit in die Einschubtasche der Reser- veabdeckklappe. - Seite 15 Länge, Breite und Tiefe vorgeben. Die Hilfsschirmverbindungsleine mit dem einziehbaren Hilfsschirm zeigt bereits nach rechts - wie es richtig ist. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 16 Schließe die Klappe 2. Wie auf dem oberen Bild zu erkennen ist, liegt der Loop flach auf dem Pack. Dies ist kraftschonender und bringt dabei noch Spannung auf die beiden Klappen. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 17 Der Pindruck wird über die Umlenkung der Verschlussschlaufe erzeugt. Wichtig: Auf keinen Fall dürfen die Ösen – wie häufig angenom- men - übereinanderliegen! Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 18 Nun kann die Überlänge des Verbindungsbandes unter dem oberen und unte- ren Rand der rechten Seitenklappe sicher verstaut werden. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
-
Seite 19: Falten Des Hilfsschirmes
Bild 27 Das NEXT ist das einzige Gurtzeug, welches über ein multidirektional sper- rendes Pinkläppchen verfügt. Diese wird nun geschlossen, indem man die obere Lasche um 180° nach un- ten faltet und in die dafür vorgesehene Tasche steckt. Falten des Hilfsschirmes Bitte dieses Kapitel genauso aufmerksam lesen wie die voraus- gegangenen. - Seite 20 Bild 28 Bild 29 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
- Seite 21 Bild 30 Bild 31 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
- Seite 22 Bild 32 Bild 33 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
- Seite 23 Tasche für die Halteklappe etwas aufbiegen und das Schulterpolster etwas anheben so dass es mit der Packhülle eine Linie bil- det. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 24 Bild 36 Bild 37 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
-
Seite 25: Das Paratec Pull-Out-System
Nachfolgend wird erklärt, wie dieses System zu packen ist. Wir empfehlen, vor der Erstnutzung eine intensive Einweisung entweder durch uns oder durch einen unserer Fachhändler. Bild 38 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de... - Seite 26 Bild 39 Bild 40 Das Verbindungsband in S-Schlägen unter den Loophalter falten. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
- Seite 27 Dies ist ein sehr wichtiger Schritt: Das Kissen zeigt nach rechts. Mit der linken Hand den Hilfsschirm nach links glattstreichen. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 28 (rote Linie). Der dann noch sichtbare Teil des Hilfsschirms mit Pin und Kissen wird um 90° nach vorne zum Packer gedreht. Dann wird die Klap- pe # 2 geschlossen. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 29 Verbindungsleine zum Kissen außerhalb des Ösenbereichs ist (gelber Kreis). Diese Kontrolle stellt sicher, dass sich die Packhülle ohne Schwierigkeiten öffnen lässt. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 30 Bild 45 Schließe nun bitte die letzte Klappe, setze den Pin und schließe die Pinschutz- klappe. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
- Seite 31 Falte die Kissenabdeckung nach hinten und klette das Kissen an. Vergewisse- re Dich, dass die Abdeckung nachher auch das Kissen im Klettbereich über- deckt. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de...
- Seite 32 Bild 48 So sollte das fertig gepackte Pull-Out-System aussehen. Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
-
Seite 33: Das Next - Schulsystem
Bild 49 11.1. Allgemeines Das Student Next verfügt in beiden Versionen über umfassende, praxisge- rechte Ausstattungsmerkmale wie ein sichtbares AAD Bedienteilfenster, ver- stellbare Hauptgurte, bei denen die Notgriffe immer an der selben Stelle blei- ben, einstellbare Beinpolster und V2A Beschlagteile und ist in allen Größen sehr kompakt gehalten. - Seite 34 Bild 50 Bild 51 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
- Seite 35 Bild 52 Bild 53 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
-
Seite 36: Die Version Student Aff Klassik
Ausgestattet mit Federhilfsschirm, BOC Ripcord und unserem innovativen „Shit Handle“, dem 2ten Auslösegriff. Die nachfolgenden Bilder veranschauli- chen dieses einmalige System. Bild 54 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de... - Seite 37 Bild 55 Bild 56 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
- Seite 38 Bild 57 Bild 58 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
-
Seite 39: Die Version Student Aff Ambidex
Sicherheit nicht in irgendeiner Weise mit der äußeren Packhülle verbun- den und kann vollständig abgezogen werden. Bild 59 Bild 60 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de... - Seite 40 Bild 61 Bild 62 Bild 63 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
- Seite 41 Bild 64 Bild 65 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
- Seite 42 Bild 66 Bild 67 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
-
Seite 43: Pflege
Personal mit gültiger Lizenz oder einer qualifizierten Person mit äquiva- lenter Berechtigung gemäß Manual durchzuführen und zu dokumentieren. Die nachfolgende Tabelle gibt einen Überblick über die von der Paratec GmbH vorgeschriebenen Mindestanforderungen für die Instandhaltung der von ihr herstellten Personenfallschirme und deren Komponenten. Die Berechtigungen des o. -
Seite 44: Packvolumen
NV3.5 3106 300-370 380-400 3107 300-370 400-440 3108 300-370 440-500 3109 370-450 600-650 NV10 3110 370-450 650-700 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de... -
Seite 45: Ersatzteile Und Ersatzteilnummern (P/N)
50117 POD (Free Bag) 50116 Federhilfsschirm, Reserve 50118 Reservegriff / -kissen 50114 Abwurfkissen 50115 Reserveaufziehleine (RSL) 50128 Paratec Fallschirmbau – Technik – Service – Vertrieb GmbH Flugplatz ◦ 66798 Wallerfangen Phone: 06837 – 7375 Fax: 06837 – 74373 www.paratec.de info@paratec.de...
