6.1 Fehlermeldungen und Fehlerdiagnose
Allgemeines zur Fehlermeldung
Die KR verfügt über ein eingebautes
Diagnosesystem, mit dem einige Fehler
der Anlage angezeigt und analysiert
werden können.

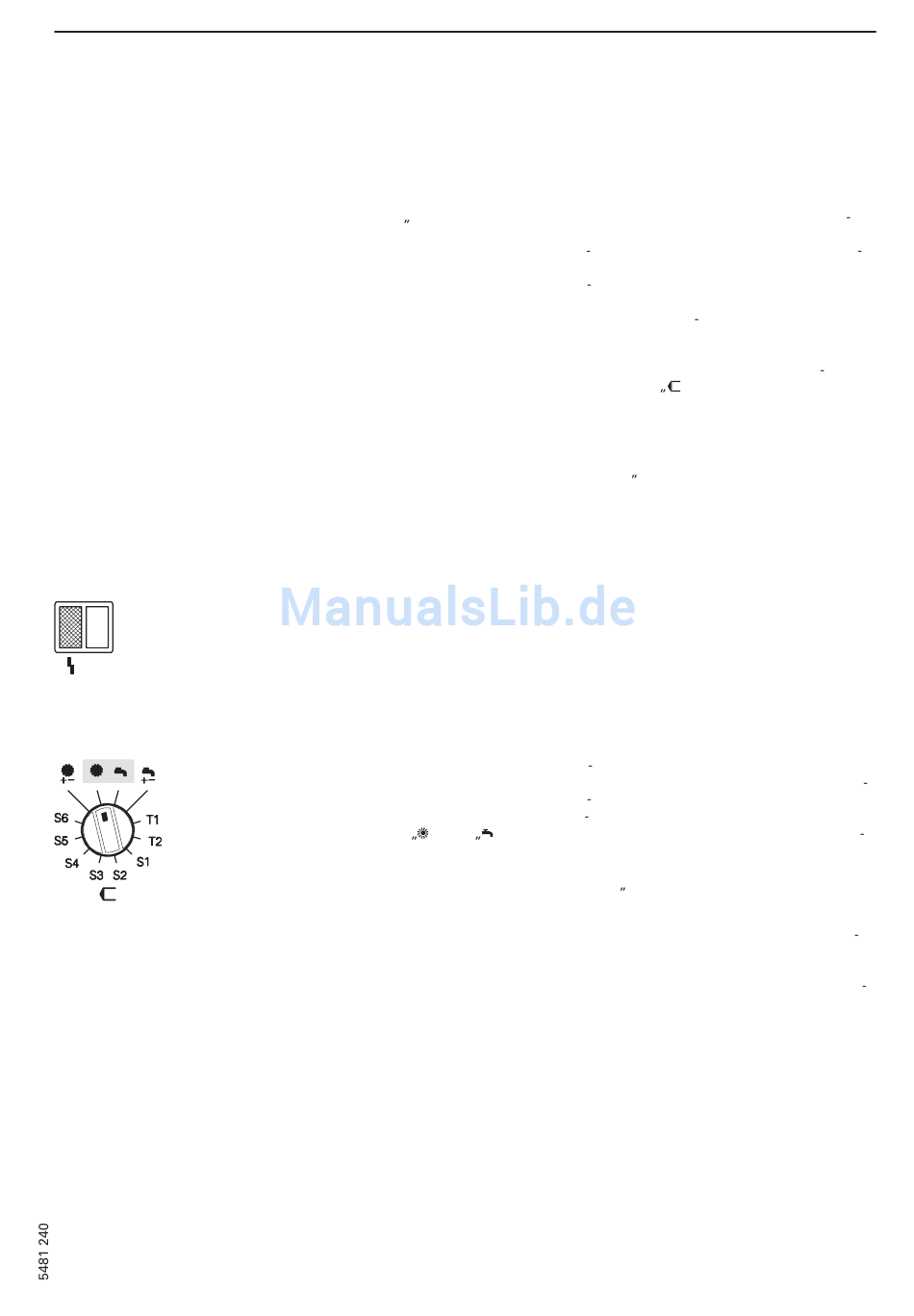

Bei einer Fehlermeldung erscheinen im
Anzeigefeld der KR Symbole für den
jeweiligen Fehler.
Brennerstörung
Sensorfehler
6.1 Fehlermeldungen und Fehlerdiagnose
Nicht jede Unregelmäßigkeit deutet
auf eine Störung der KR hin, sondern
erfolgt evtl. entsprechend der Program
mierung der KR. Hierbei sind an der KR
vorgenommene Änderungen zu berück
sichtigen (siehe Betriebsanleitung).
Brennerstörlampe leuchtet
Fehler der Sensoren (Kesseltemperatur
sensor, Speichertemperatursensor und
Rücklauftemperatursensor bzw. Tempe
ratursensor TSA) werden in Wahlschal
terstellung
oder
angezeigt.
Das Diagnosesystem hat zwei Funk
tionsteile:
H Fehler an Sensoren. Dabei wird zwi
schen Kurzschluß und Unterbrechung
unterschieden.
H Die Relais Ausgänge Brenner,
Drosselklappe und Umwälzpumpe zur
Speicherbeheizung können über zwei
Teststellungen des Wahlschal
ters
geprüft werden.
Hinweis!
Verhalten der Regelung bei Auslösen
der Sicherung(en) siehe Seite 41
Sicherungen auswechseln.
Wenn der Kesseltemperatursensor nicht
angeschlossen ist, wird dies als Unter
brechung angezeigt.
Wenn Speichertemperatursensor oder
Rücklauftemperatursensor nicht ange
schlossen ist, wird keine Fehlermeldung
angezeigt. Die Elektronik deutet dies als
Sensor nicht angeschlossen.
Haben zwei Sensoren gleichzeitig einen
Fehler (Unterbrechung oder Kurzschluß)
wird vorrangig der Fehler des Kessel
temperatursensors angezeigt. Erst
wenn dieser Fehler behoben ist, wird
der Fehler des anderen Sensors ange
zeigt.
35
