Verwandte Anleitungen für Animo MWR 5n
Inhaltszusammenfassung für Animo MWR 5n

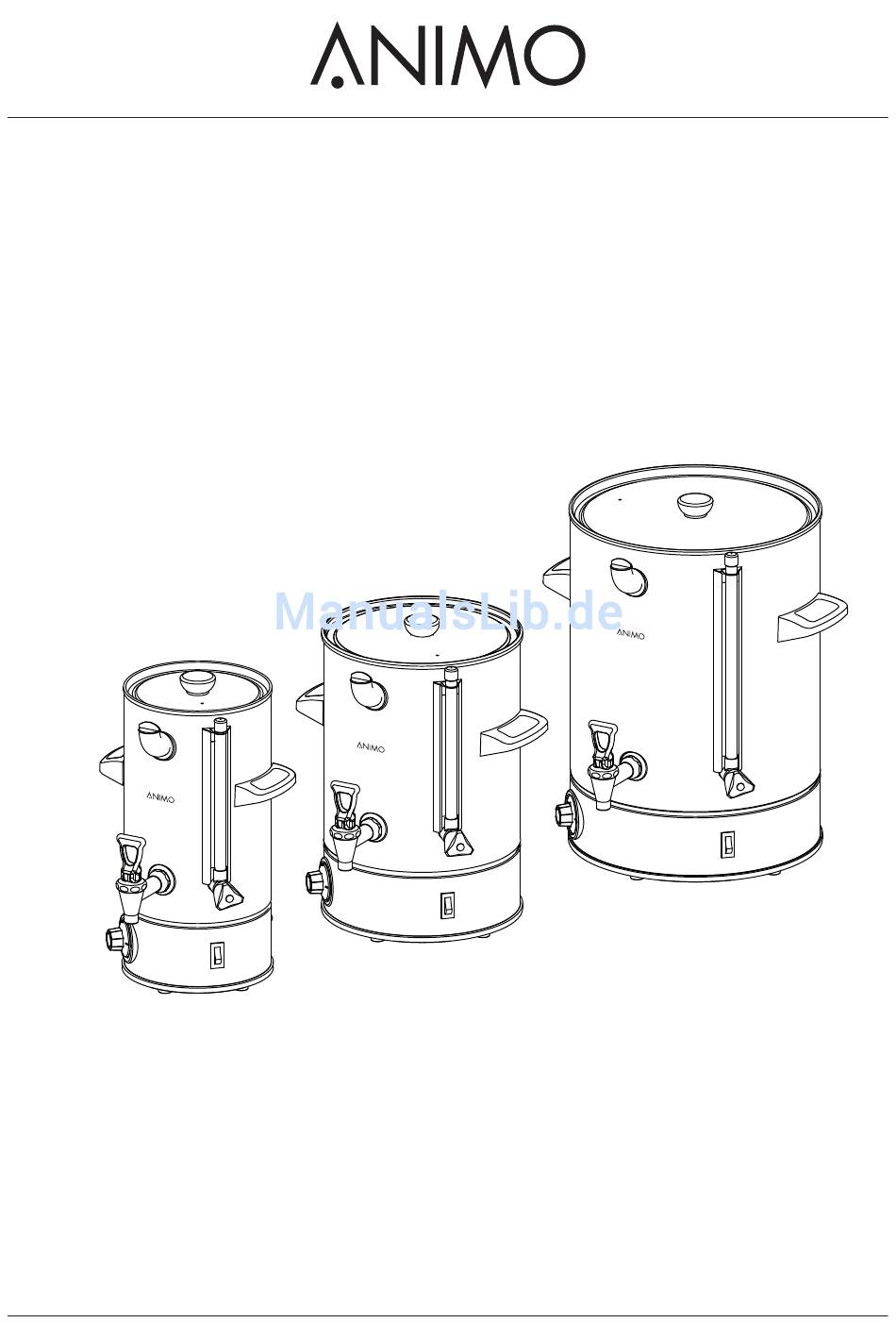

- Seite 1 MWR-n MWR 5n MWR 10n MWR 20n gebruiksaanwijzing user manual betriebsanleitung mode d'emploi...
- Seite 2 Animo kan geen verantwoording op zich nemen voor eventuele fouten in dit boek of de gevolgen daarvan. Animo has the richt to change parts of the machine at any time without preceding or direct announcements to the client. The contents of this manual can also be changed without any announcements.
-
Seite 3: Inhaltsverzeichnis
1. DER MILCHERHITZER MWR-n ..............12 TECHNISCHE DATEN ..................12 INSTALLATION UND ANSCHLUSS DES GERÄTES ........13 BEDIENUNGSFELD ..................14 INBETRIEBNAHME ..................14 GEBRAUCH ....................14 REINIGUNG ....................15 WARTUNG ......................15 9. TEMPERATURSCHUTZ .................15 10. TRANSPORT ....................15 ABMESSUNGEN MWR 5n /10n ........................22 MWR 20n ........................23 2015/03 Rev. 6.0... -

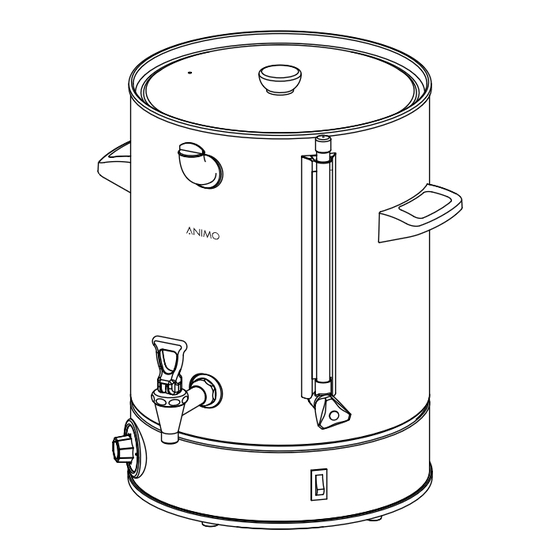

Seite 4: Der Milcherhitzer Mwr-N
B - Füllöffnung Wassermantel C - Schauglass Wassermantel D - Abzapfhahn E - Thermostat F - Ein-/Aus Schalter G - Trockenaufschutz H - Elektro-Anschluß Abb. 1 Abgebildete Model MWR 5n 2. TECHNISCHE DATEN MWR 5n MWR 10n MWR 20n Spannung : 1N~220-240V 1N~220-240V... -
Seite 5: Installation Und Anschluss Des Gerätes
MWR-n 3. INSTALLATION UND 3. Die braune Ader (“Phase”) soll an der Klemme, markiert mit Buchstabe “L”, oder ANSCHLUSS DES GERäTES die rotgefärbte Klemme angeschlossen werden. • Stellen Sie das Gerät auf einen soliden flachen Untergrund, so daß es an das WICHTIG Stromnetz angeschlossen werden kann. Die 3 Adern der Zuleitung (Abb. 2) haben fol- • Das Gerät ist mit einer Überlaufeinrichtung gende Farben:... -
Seite 6: Bedienung (Abb. 2)
MWR-n 4. BEDIENUNG (ABB. 2) 6. GEBRAUCH A - Ein/Aus 1. Kontrollieren Sie, ob der Innenbehälter Schalter sauber ist. 2. Schließen Sie den Hahn und füllen Sie B - Thermostat den Innenbehälter mit Milch oder Glühwein. 3. Schalten Sie den Milcher hitzer mit dem Schalter (Abb. -
Seite 7: Wartung
8. Im Falle, daß der Milcherhitzer nicht in Betrieb ist, muß der Deckel ein wenig offen stehen, d.h. der Deckel sollte schräg aufliegen. Für die Entfernung hartnäckiger Milchreste empfehlen wir Ihnen den Gebrauch des Animo MPW-Reinigung smittels. • Dosieren Sie 100-150 ml MPW- Reinigungsmittel in den Innenbehälter Abb. 8 und gießen Sie dann einen halben Liter... -
Seite 8: Mwr 5N /10N
MWR-n Afmetingen / Dimensions / Abmessungen / Dimensions MWR 5n Ø 206 fig./ Abb. 10 MWR 10n Ø274 fig./ Abb. 11 2015/03 Rev. 6.0... -
Seite 9: Mwr 20N
MWR-n Afmetingen / Dimensions / Abmessungen / Dimensions MWR 20n Ø 346 fig./ Abb. 12 2015/03 Rev. 6.0... - Seite 10 Animo B.V. Dr. A. F. Philipsweg 47 P.O. Box 71 9400 AB Assen The Netherlands Tel: +31 (0) 592 376376 Fax: +31 (0) 592 341751 E-mail: info@animo.nl www.animo.eu 2015/03 Rev. 6.0 09938...
