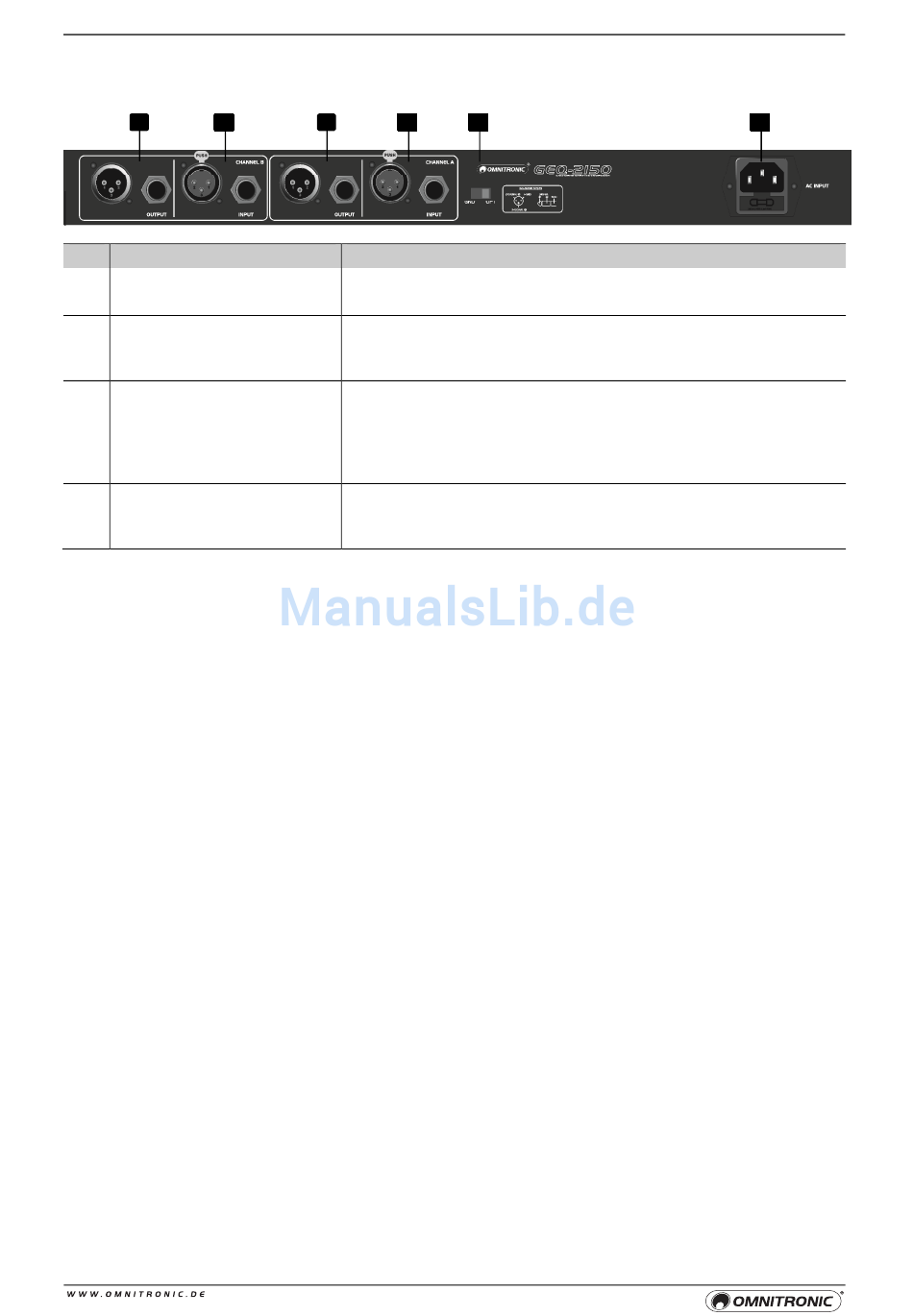

Rückseite
7
8
Nr.
Element
7
Ausgänge OUTPUT
8
Eingänge INPUT
9
Groundlift-Schalter
10
Netzanschluss mit
Sicherungshalter
7
8
9
Funktion
Die Ausgangssektion bietet jeweils symmetrische XLR- und
6,3-mm-Klinkenbuchsen, parallel verdrahtet.
Die Eingangssektion bietet jeweils symmetrische XLR- und
6,3-mm-Klinkenbuchsen,
zulässige Eingangspegel beträgt +24 dBu.
Zum Trennen der Signalmasse von der Gehäusemasse, um
Masseschleifen zu vermeiden.
• Position GND: Signal- und Gehäusemasse sind zusammen-
geschaltet
• Position LIFT: Signal- und Gehäusemasse sind getrennt
Stecken Sie hier die Netzleitung ein. Ersetzen Sie die Sicherung
nur bei ausgestecktem Gerät und nur durch eine gleichwertige
Sicherung. Der korrekte Wert ist am Gerät angegeben.
8
parallel
verdrahtet.
10
Der
maximal
