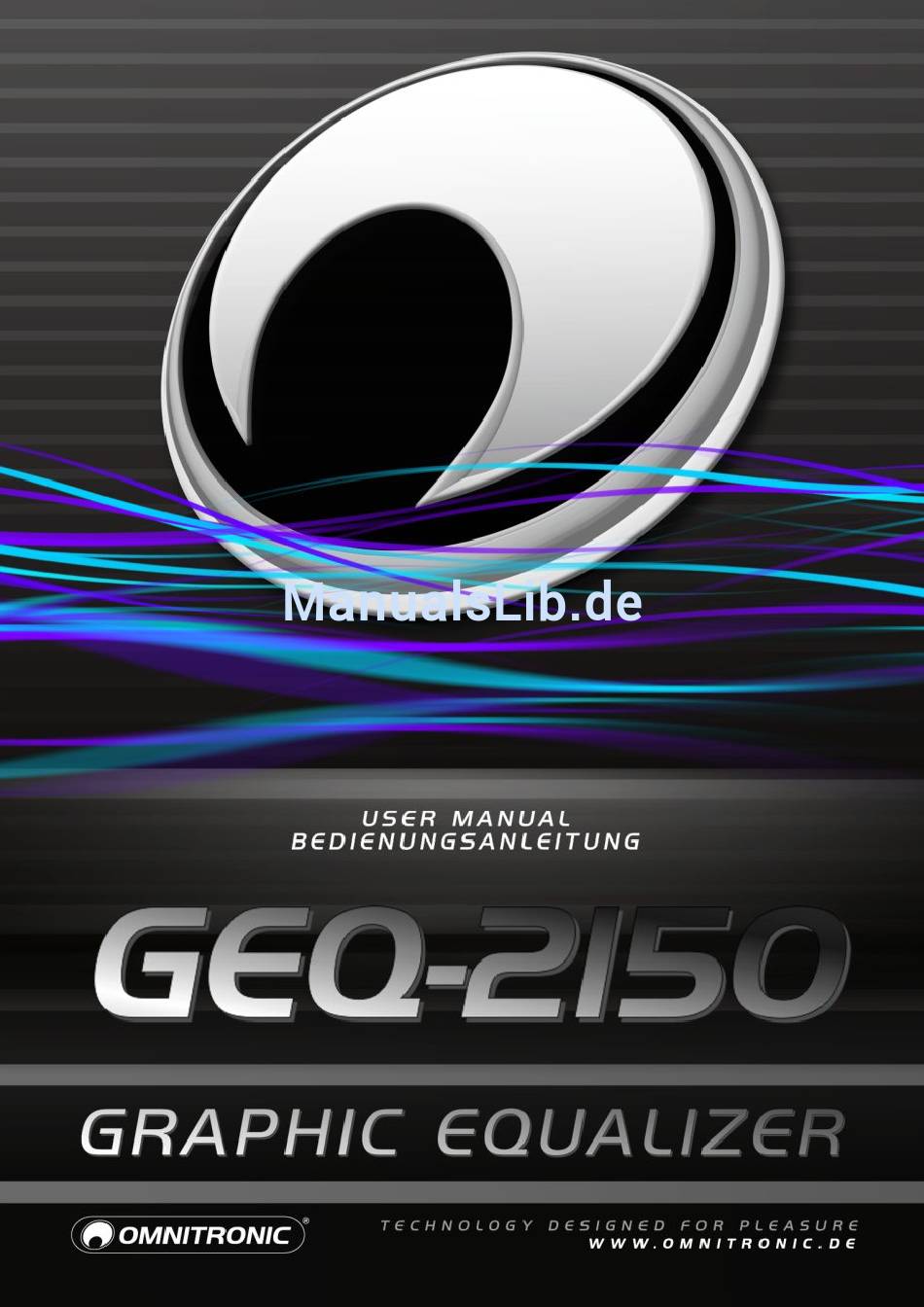

Omnitronic GEQ-2150 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Omnitronic GEQ-2150
Inhaltszusammenfassung für Omnitronic GEQ-2150
- Seite 2 GEQ-2150 GRAPHIC EQUALIZER 2-Kanal-Equalizer 2-channel Equalizer • 2 x 15 Frequenzregler mit 2/3 Oktavabstand • 2 x 15 frequency controls with 2/3 octave steps • Kurze Schiebewege der Frequenzregler mit • Short sliding frequency controls with center click Mittelrastung • EQ gain switchable ±6 dB to ±12 dB •...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 EINFÜHRUNG ..............................4 2 SICHERHEITSHINWEISE ..........................4 3 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 4 BEDIENELEMENTE UND ANSCHLÜSSE ..................... 7 Frontseite ............................... 7 Rückseite ............................... 8 5 INBETRIEBNAHME ............................9 Installation ..............................9 Anschlüsse herstellen ............................ 9 Bedienung ..............................9 6 TECHNISCHE DATEN ..........................10 Steckerbelegung ............................ -
Seite 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Audioprodukt von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. - Seite 5 Inbetriebnahme Fachmann überprüft werden ob durch den Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Flüssigkeitseintritt eventuell Isolationen beeinträchtigt kein offensichtlicher Transportschaden vorliegt. Sollten wurden. Reduzierte Isolationen können tödliche Sie Schäden an der Netzleitung oder am Gehäuse Stromschläge hervorrufen. entdecken, nehmen Sie das Gerät nicht in Betrieb und Metallteile setzen sich bitte mit Ihrem Fachhändler in Verbindung.
-
Seite 6: Bestimmungsgemässe Verwendung
BESTIMMUNGSGEMÄSSE VERWENDUNG Der Equalizer GEQ-2150 wurde speziell für professionelle Anwendungen konzipiert. Das Gerät ermöglicht eine exakte Klangregelung zum Verfeinern des Musikmaterials. Dafür stehen zwei Kanäle mit jeweils 15 getrennten Reglern zum Anheben und Senken von Frequenzbandpegeln im Bereich von 20 Hz bis 20 kHz zur Verfügung. -
Seite 7: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE Frontseite Element Funktion Netzschalter POWER Schaltet das Gerät ein und aus. Die Betriebsanzeige zeigt den eingeschalteten Zustand an. Schieberegler Zum Anheben und Senken des jeweiligen Frequenzbands; je nach Stellung der Taste RANGE um ±6 dB oder ±12 dB. Zum Anheben eines Frequenzbereichs den betreffenden Regler nach oben schieben, zum Absenken nach unten. -
Seite 8: Rückseite
Rückseite Element Funktion Ausgänge OUTPUT Die Ausgangssektion bietet jeweils symmetrische XLR- und 6,3-mm-Klinkenbuchsen, parallel verdrahtet. Eingänge INPUT Die Eingangssektion bietet jeweils symmetrische XLR- und 6,3-mm-Klinkenbuchsen, parallel verdrahtet. maximal zulässige Eingangspegel beträgt +24 dBu. Groundlift-Schalter Zum Trennen der Signalmasse von der Gehäusemasse, um Masseschleifen zu vermeiden. -
Seite 9: Inbetriebnahme
INBETRIEBNAHME Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) wird 1 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. -
Seite 10: Technische Daten
TECHNISCHE DATEN GEQ-2150 Spannungsversorgung: 230 V AC, 50 Hz Gesamtanschlusswert: 20 W Anschlussbuchsen: XLR, Klinke Eingangsimpedanz: 20 kΩ/15 kΩ (sym./unsym.) Max. Eingangspegel: +24 dBu/+18 dBu (sym./unsym.) Ausgangsimpedanz: 300 kΩ/150 kΩ (sym./unsym.) Max. Ausgangspegel: +24 dBu/+18 dBu (sym./unsym.)/≥2 kΩ, +18 dBu/+12 dBu (sym./unsym.)/600 Ω... - Seite 11 ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 19 ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 20 © © © © OMNITRONIC 201 OMNITRONIC 2017 7 7 7 OMNITRONIC 201 OMNITRONIC 201 Änderungen und Irrtum vorbehalten. Subject to change without prior notice. 00106323 Version 1.0...
