4.4 Antrieb zur Niveauverstellung

Die Niveauverstellung des Hubgestells erfolgt über einen
oder zwei eingebaute Kleinspannungs-Gleichstrom-Motoren,
dessen Verstellbereich über einen integrierten Endschalter
bestimmt ist. Der Antrieb zur Niveauverstellung ist über eine
Wendelleitung mit der Steuereinheit verbunden.
4.5 Der abschließbare Handschalter, Erstfehlersicher
Über den ergonomisch geformten Handschalter sind die
Basisfunktionen per Fingerdruck auf die sechs extra großen,
sicher zu bedienenden Bedientasten steuerbar.
Die einzelnen Bedientasten sind mit entsprechenden Sym-
bolen gekennzeichnet. Die Stellmotoren laufen so lange,
wie eine entsprechende Taste gedrückt gehalten wird. Ein
gewendeltes Kabel bietet den nötigen Bewegungsfreiraum
bei der Bedienung.
Die rückseitig montierte Aufhängungsvorrichtung ist beid-
seitig um 90° drehbar. Der Radius entspricht dabei genau
dem Radius des Seitengitters und des Aufrichters, so dass
keine wackeligen Spielräume vorhanden sind. Besonders bei
der Reinigung und der Pflege kann die mögliche störende
Position des Handschalters durch einfache Drehung oder
das einfache Anclipsen an einer beliebigen Stelle des Bettes
vermieden werden. Der Handschalter verfügt darüber hinaus
über eine integrierte Sperreinrichtung, die mittels des dazu-
gehörigen Schlüssels aktiviert und deaktiviert werden kann.
Zur Sperrung der kompletten elektrischen Funktion den
Schlüssel in das rückseitig befindliche Sperrschloss stecken
und mit einer entsprechenden Drehung des Schlüssels die
Sperrfunktion ein- oder ausschalten.

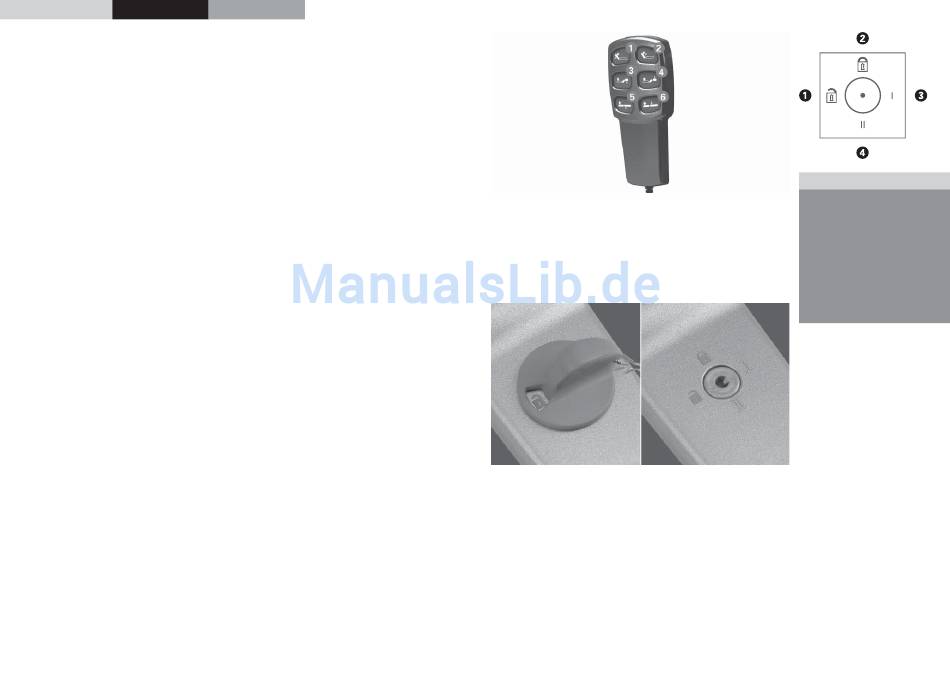

Der neue Bock-Handschalter *
Bedienknopf 1
Rückenteil nach oben
Bedienknopf 2
Rückenteil nach unten
Bedienknopf 3
Unterschenkelteil nach oben
Bedienknopf 4
Unterschenkelteil nach unten
Bedienknopf 5
Liegefl äche nach oben
Bedienknopf 6
Liegefl äche nach unten
Schlüssel für die Sperreinrichtung
Schalterstellung 1
Handschalterfunktionen aktiv
Schalterstellung 2
Handschalterfunktionen deaktiv
Schalterstellung 3 und 4 sind Einstellungen für die sicher-
heitstechnischen Kontrollen: weitere Hinweise hierzu finden
Sie im Sicherheitsleitfaden.
20
21
> Bock-Top-Tipp
Die Schalterstellungen
I und II dienen der
Prüfung der einzelnen
Schalter und sollten
ausschließlich von
autorisiertem Fachper-
sonal im Rahmen der
jährlichen sicherheits-
technischen Kontrollen
betätigt werden.
