4. Technische Daten
Leistungsbedarf
Leistung (6A max.)
Input
Schutzklasse
Gehäuse
Control Protokoll
Anschluss
Verzeichnis
Betriebstemperatur
Maße (L x B x H)
Gewicht
5. Bedienung

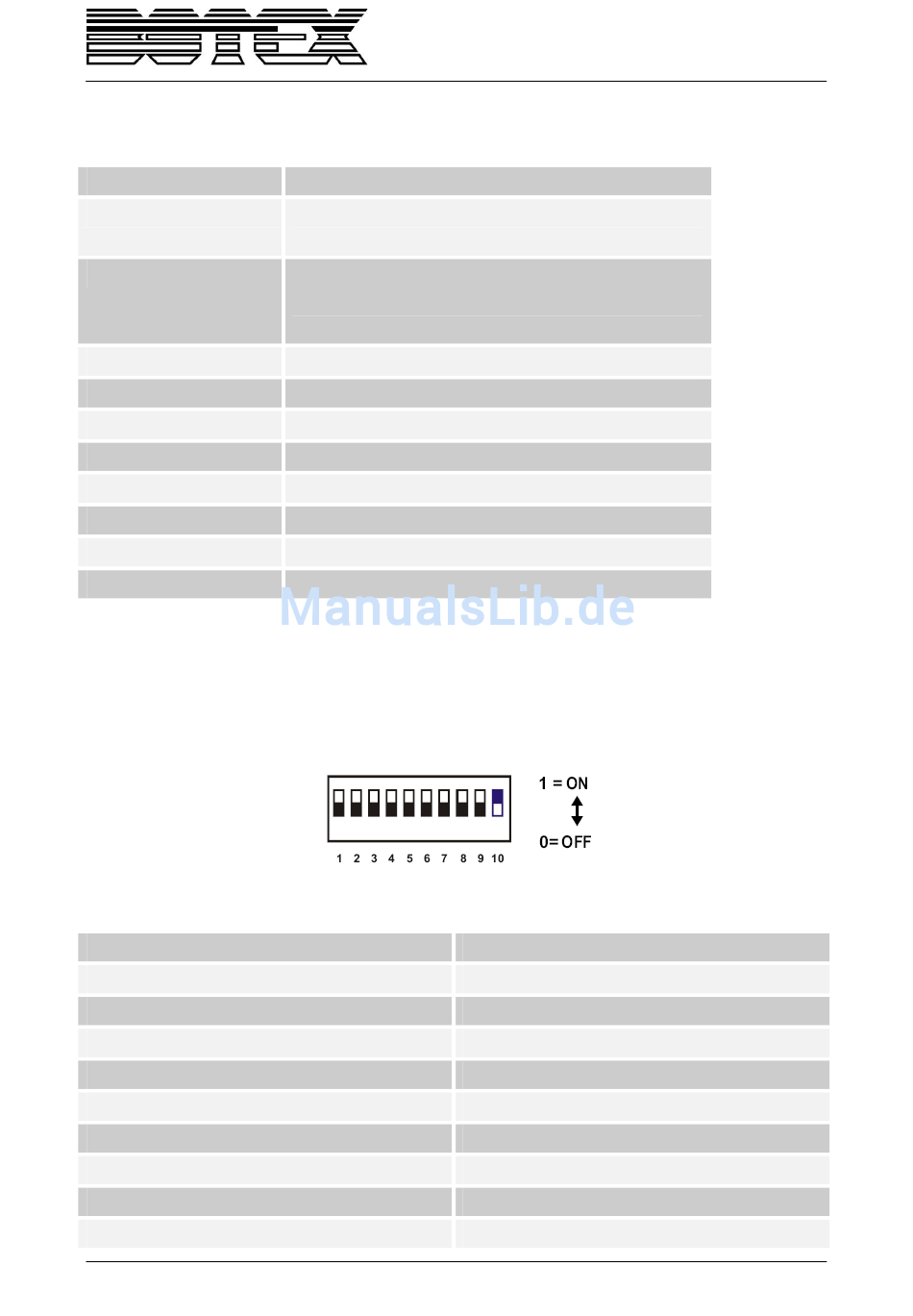

5.1. DMX Control Modus (DMX Adressierung)
In diesem Modus wird der Dipschalter 10 auf die „ON" Position gestellt. DMX Adressen können
eingegeben werden und die Intensität von LED Produkten ist dimmbar.
DMX ist die Abkürzung für Digital Multiplex. Dies ist eine universelle Binärsprache, welche der
Kommunikation zwischen intelligenten Geräten dient. Jeder Dipschalter steht für einen binären Wert.
Dipschalter
1
2
3
4
5
6
7
8
9
12~24VDC 6.5A max.
3-pin terminal connector für DMX out
4-pin terminal connector für LOAD
2-pin terminal connector für Power In
2-pin terminal connector für Analog In
3-pin terminal connector für DMX In
IP20
Schwarzes Plastik
DMX 512 (1990)
Terminal
CE zertifiziert
0°C – 40°C
90 x 40 x 20 (mm)
50g
Adresse
1
2
4
8
16
32
64
128
256
5 / 9
