Inhaltszusammenfassung für Botex X-DIMMER-1 PRO
- Seite 1 Bedienungsanleitung X-DIMMER-1 PRO...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Einleitung ............................4 Lieferumfang ............................ 4 Technische Daten ..........................5 Bedienung............................5 5.1. DMX Control Modus (DMX Adressierung) ................5 5.2. Manueller Control Modus ......................6 Technische Zeichung ........................ -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. Nur von ausgebildeten Fachkräften reparieren lassen. Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Einleitung

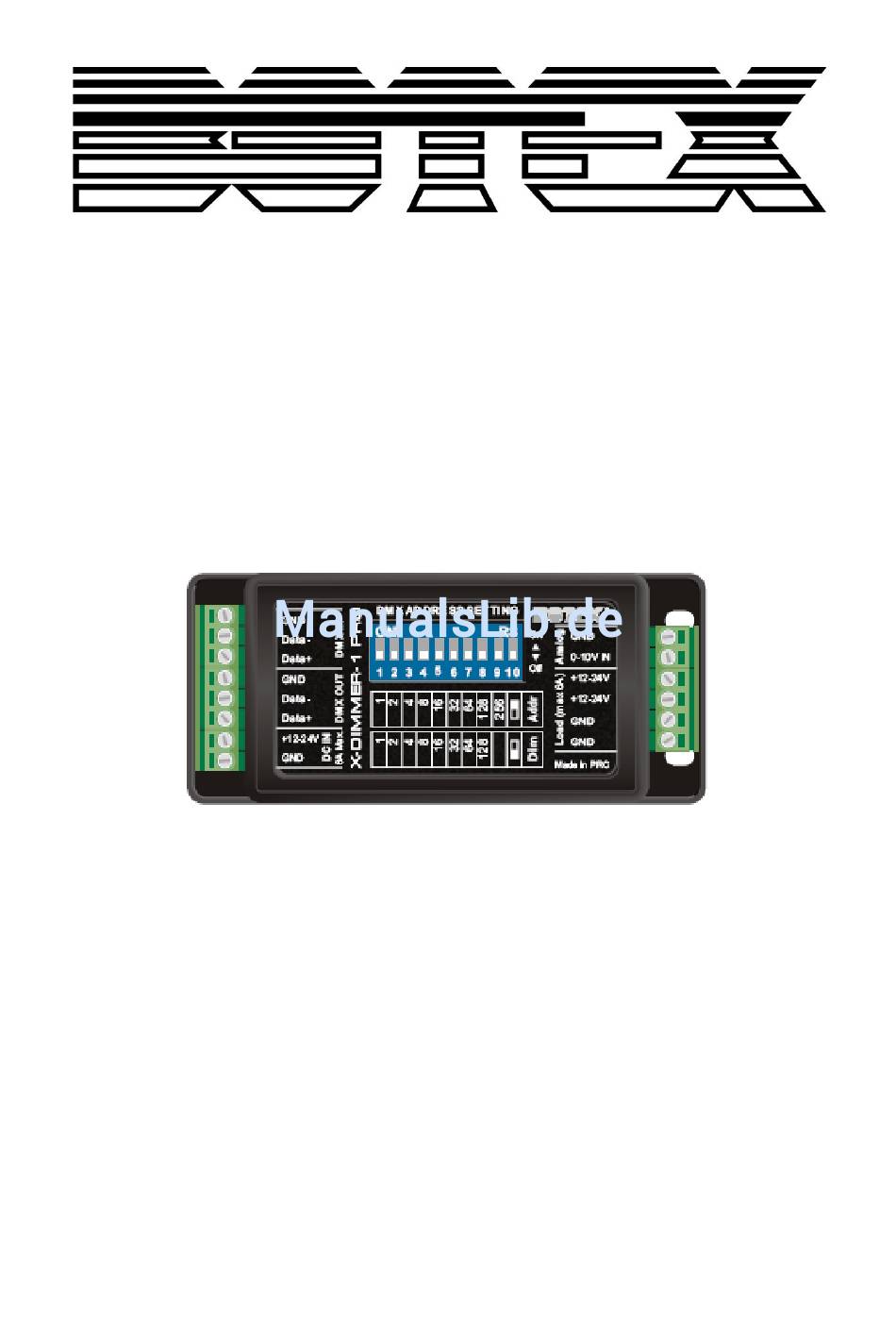

Vielen Dank für den Kauf unseres Produkts. Lesen sie die Bedienungsanleitung aufmerksam bevor sie den BOTEX X-DIMMER-1 PRO verwenden. Das Gerät dient als Signalkanal Dimmer. Bis zu einem Maximum von 6A Ladungen sind für einen einzelnen Ausgang erlaubt. DMX Adressen können durch das Einstellen von Dipschalter eingegeben werden. -
Seite 5: Technische Daten
4. Technische Daten Leistungsbedarf 12~24VDC 6.5A max. Leistung (6A max.) 3-pin terminal connector für DMX out 4-pin terminal connector für LOAD Input 2-pin terminal connector für Power In 2-pin terminal connector für Analog In 3-pin terminal connector für DMX In Schutzklasse IP20 Gehäuse... -
Seite 6: Manueller Control Modus
Ein DMX Wert (Adresse) wird durch die Verknüpfung der verschiedenen Dipschalter, die sich zu dem gewünschten Wert summieren, eingestellt, z.B.: Einstellen der DMX Adresse 21. Stellen sie die Schalter 1, 3 & 5 auf die „ON“ Position. 1=1, 3=4, 5=16 1+4+16=21 Einstellen der DMX Adresse 201. - Seite 7 Die Intensität wird durch die Verknüpfung der verschiedenen Dipschalter, die sich zu dem gewünschten Wert summieren, eingestellt, z.B.: Einstellen der Intensität für 21. Stellen sie die Schalter 1, 3 & 5 auf die „ON“ Position. 1=1, 3=4, 5=16 1+4+16=21 Einstellen der Intensität für 201. Stellen sie die Schalter 1, 4, 7 & 8 auf die „ON“ Position. 1=1, 4=8, 7=64, 8=128 1+8+64+128=201 7 / 9...
-
Seite 8: Technische Zeichung
6. Technische Zeichung Anschluss der X-CHIP-100 ND Module an den X-DIMMER-1 PRO 8 / 9... - Seite 9 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 9 / 9...
