HomeMatic HmIP-PCBS-BAT Bedienungsanleitung Seite 8

Inbetriebnahme

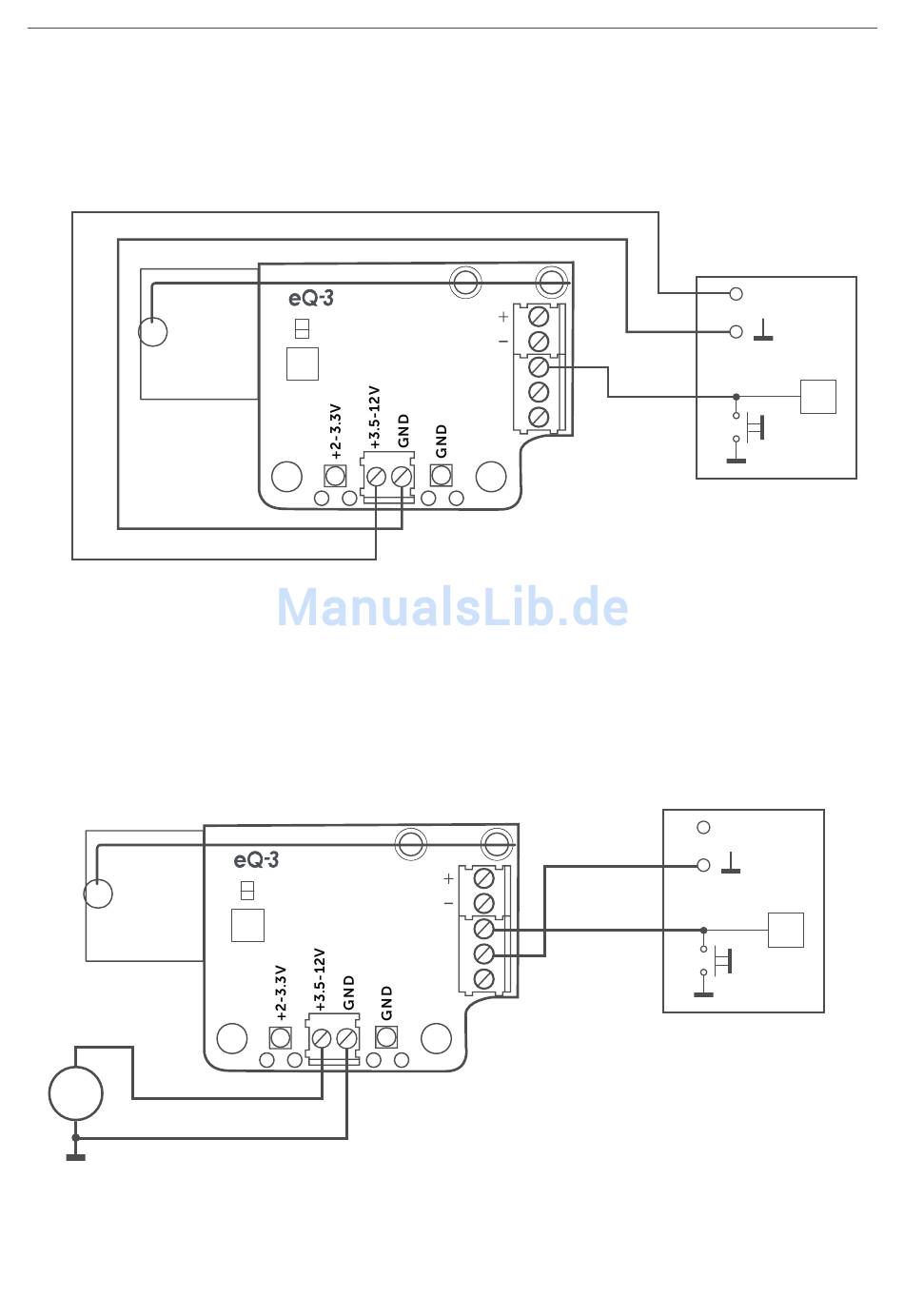

1. Ansteuerung eines Schalteingangs (hier einer Mikro-
prozessorschaltung) und Spannungsversorgung aus
dieser Schaltung:
2. Ansteuerung eines Schalteingangs (hier einer Mikro-
prozessorschaltung) und Spannungsversorgung aus
eigener Spannungsquelle:
+
12V
–
8
Maiburger Str. 29
26789 Leer, DE
HmIP-PCBS-BAT
Maiburger Str. 29
26789 Leer, DE
LED
HmIP-PCBS-BAT
LED
NO
GND
NC
LED
LED
NO
GND
NC
+UB = 5 V
µC
+UB = 5 V
µC
