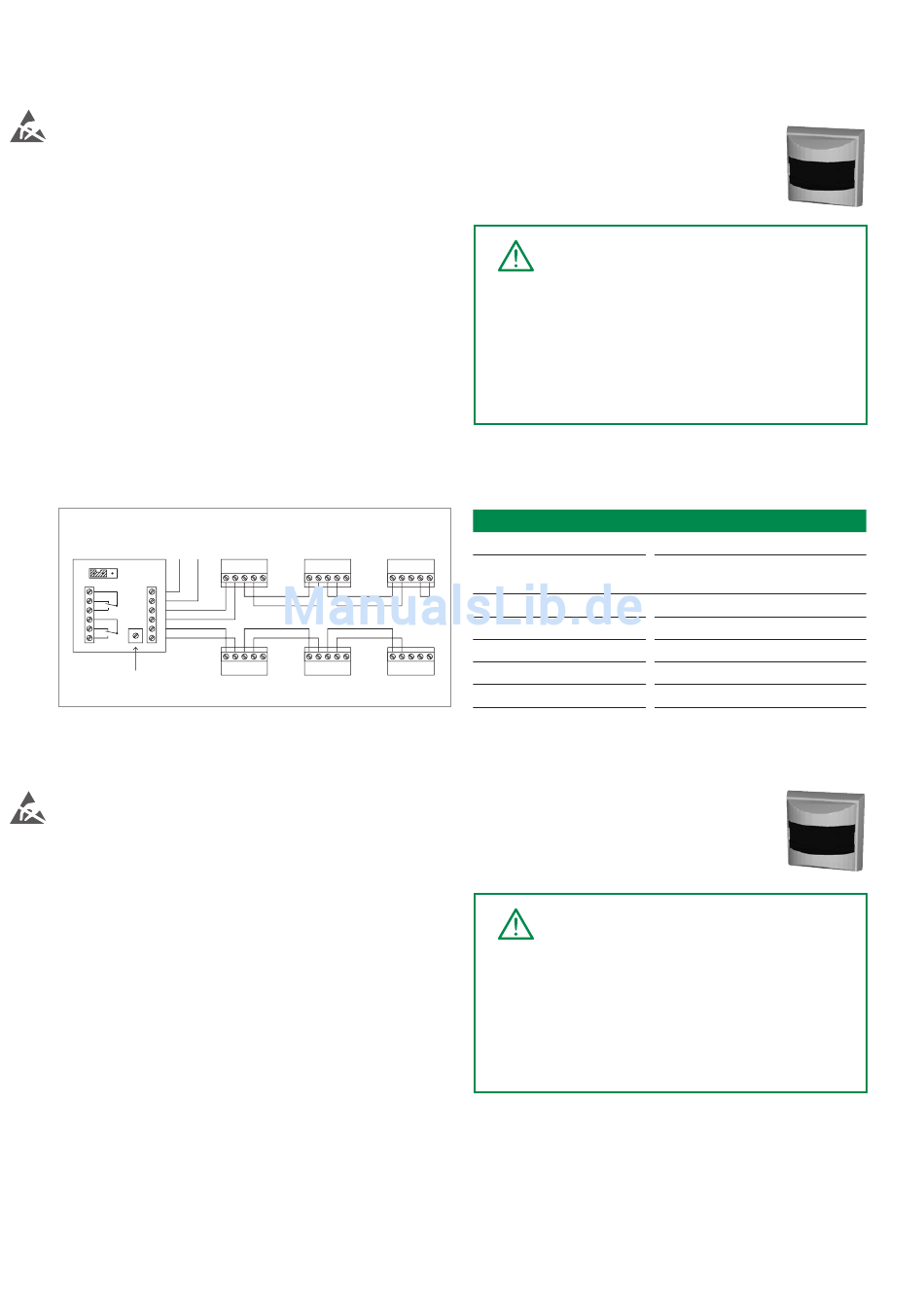

Komponentenbeschreibungen

Zimmersignalleuchte

Art. 740010 (weiß), 7400111(Edelstahleffekt)
Kurzbeschreibungen
An die Zimmersignalleuchten werden sämtliche Ruf- und Abstelltaster
des jeweiligen Raumes angeschlossen. Bei Alarm gibt das Gerät ein
optisches und akustisches Signal ab. Der Signalton kann als Dauer-
oder Intervallton eingestellt werden. Wahlweise ist der Ton abschalt bar.
Die Zimmer signal leuchte wird vorzugsweise außerhalb des Raumes
oder an einer zentralen Stelle montiert. Es sind maximal 8 Ruftaster
und 4 Abstelltaster anzu schließen. Optional ist die Zimmer signalleuchte
durch handelsübliche Taster und Sensoren als Schließer und/oder Öff-
ner anzusteuern. Sie kann auf einer Schalterdose montiert werden.
Zimmersignalleuchte
Stecker auf "ON"! 24 V-/~
ON OFF
1 2 3 4 5
12 1
11 2
10 3
9 4
8 5
7 6
1 2 3 4 5
Lautstärke
Beispielschaltung mit Ruf- und Abstelltaster

Gruppensignalleuchte

Art. 740020 (weiß), 7400211 (Edelstahleffekt)
Allgemeine Hinweise
Die Gruppensignalleuchte dient der zusätzlichen Rufanzeige in Rufan-
lagen ELSO SIGMA. Ihr Einsatz bietet sich insbesondere in größeren
Anlagen an. Die Gruppensignalleuchte wird mit einer oder mehreren
Zimmersignalleuchten verbunden und zeigt zentral (am Anfang eines
Ganges oder in einem ständig besetzten Raum) an, von welcher
Gruppe der Alarm ausgelöst wurde. Desweiteren kann die Gruppensi-
gnalleuchte zur zusätzlichen Signalisation von Rufen oder der Überwa-
chung einer SIGMA–Zentrale eingesetzt werden.
Der Alarm wird optisch und akustisch angezeigt. Die Lautstärke kann
durch das Potentiometer (R11) von 0 bis zum Maximum eingestellt wer-
den. Die Abschaltung erfolgt durch den Abstelltaster der zugehörigen
Zimmersignalleuchte/Zentrale.
Die Gruppensignalleuchte besitzt keine Leitungsüberwachung und darf
nicht an einen Endwiderstand angeschlossen werden.
Technische Änderungen, Irrtümer und Druckfehler vorbehalten
Ruftaster
1 2 3 4 5 1 2 3 4 5
max.8
max.4
1 2 3 4 5 1 2 3 4
Abstelltaster
Achtung Lebensgefahr!
Bei der Installation sind die Sicherheitsregeln aus DIN VDE
0105 zu beachten! Alle Tätigkeiten am Gerät dürfen nur durch
Elektrofachkräfte erfolgen. Beachten Sie die länderspezifischen
Vorschriften und Richtlinien!
Bei Nichtbeachtung besteht Brandgefahr, Gefahr eines elek-
trischen Schlages oder der Zerstörung des Gerätes! Bei 230
V-Leitungen in der Umgebung sind die gültigen Normen und
Richtlinien zu Leitungsabständen zu beachten und einzuhalten!
Technische Daten
Speicherfunktion
Relaisausgang
Einstellbares akust. Signal
Betriebsspannung
Stromaufnahme
5
Betriebstemperatur
Opt. Alarm
Achtung Lebensgefahr!
Bei der Installation sind die Sicherheitsregeln aus DIN VDE
0105 zu beachten! Alle Tätigkeiten am Gerät dürfen nur durch
Elektrofachkräfte erfolgen. Beachten Sie die länderspezifischen
Vorschriften und Richtlinien!
Bei Nichtbeachtung besteht Brandgefahr, Gefahr eines elek-
trischen Schlages oder der Zerstörung des Gerätes! Bei 230
V-Leitungen in der Umgebung sind die gültigen Normen und
Richtlinien zu Leitungsabständen zu beachten und einzuhalten!
wahlweise EIN/AUS
2 Stck. (Wechselkontakte); 1 A, 60
VDC, 30 W; 1 A, 42 VAC, 30 VA
max. 70 dB/1 m regelbar
24 V AC/DC
max. 200 mA
+5 ... +40 °C
mittels LED
