Verwandte Anleitungen für Morsø 2B Classic
Inhaltszusammenfassung für Morsø 2B Classic

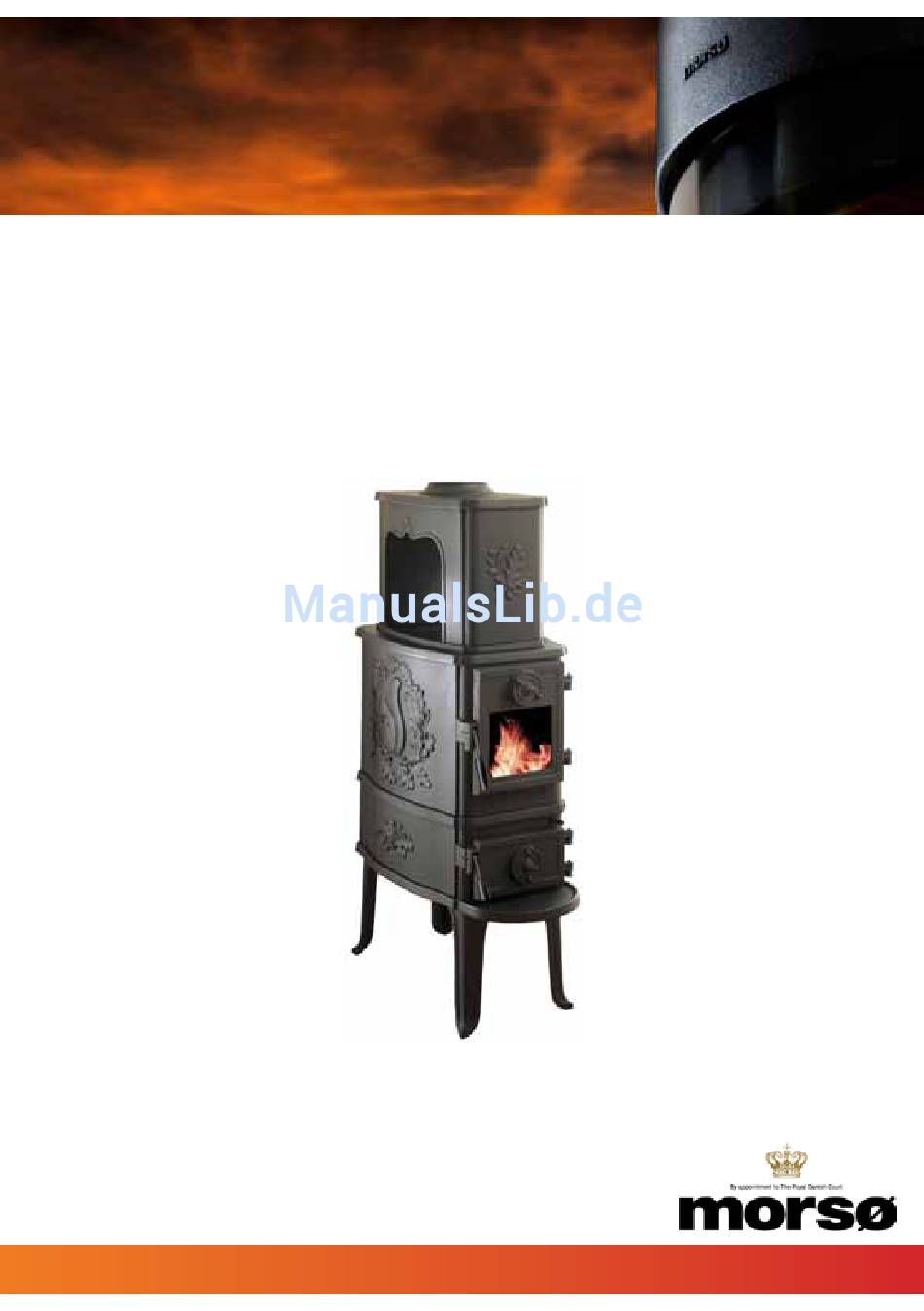

- Seite 1 Aufstellungs- und Bedienungsanleitung 2B Classic EN 13240 www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres neue Morsø-Ofens! Morsø, der größte Ofenanbieter auf dem dän- ischen Markt, stellt seit 1853 Brennöfen von höch- ster Qualität her. Wenn Sie die unten stehenden Anweisungen befolgen, sind wir sicher, dass Sie viele Jahre lang Nutzen und Freude aus Ihrem Ofen ziehen werden. -
Seite 3: Aufstellung Ihres Morsø-Ofens
Drawing no.: Side 1 of 2 Drawingtype: 2B-138 a Location of file: U:\udv\Tegninger\1B&2B\2B Classic & 2B Standard Assembly.SLDASM This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company. -
Seite 4: Aufstellen Des Ofens
Platzierung des Innendeckels Platzieren Sie den inneren, mit der Nummer 2118 gekennzeichneten Deckel (3) über dem Rauch- kanal vorne im Ofen. Hierzu führen Sie den Deckel vor der Montage des Rauchrohrs durch den Rauchabgang hinunter, vgl. unten stehende Skizze und Abbildungen. 1.2 Aufstellen des Ofens Wir empfehlen, für diese Arbeit zwei Mann einzusetzen, da der Ofen für nur eine Person zu schwer ist. -
Seite 5: Platzierung Des Ofens/Abstandforderungen
Mindestabstand zu brennbarem Material: Ofentyp Hinter dem Ofen (A) An den Ofenseiten (B) 2B-Classic 400 mm 850 mm unisoliertes Rauchrohr 2B Classic Eckmontage Zwecks besserer Wärmezirkulation, Reinigung und ev. inwendiger Reinigung des Ofens wird Rev. Revisions Sign.: Date: Rev. Revisions Sign.:... -
Seite 6: Schornstein
1.5 Schornstein Innerhalb des durch die örtlichen Vorschriften zugelassenen Rahmens kann der Ofen an einen Schornstein angeschlossen werden, an den bereits eine andere geschlossene Feuerstelle (z.B. ein Öl- oder anderer Kaminofen) angeschlossen wurde. Werden zwei oder mehrere Feuerstel- len an denselben Schornstein angeschlossen, ist auf etwaige Platzierungsanforderungen an das Rauchrohr zu achten. -
Seite 7: Anschluss An Stahlschornstein
1.7 Anschluss an den Stahlschornstein Wird ein Ofen so aufgestellt, dass der Schornstein direkt durch die Decke hinaufführt, müssen die nationalen und lokalen Vorschriften in Bezug auf den Abstand des Schornsteins bis zu ei- ner brennbaren Decke eingehalten werden. Den Schornstein beim Rauchausgang mit der bei- liegenden Glasschnur abdichten. - Seite 8 Zugverhältnis Der Schornsteinzug kommt aufgrund des Temperaturunterschieds zwischen dem war- men Schornstein und der kälteren Außentemperatur zustande. Mithilfe von Schorn- steinlänge und -isolation, Wind und Wetterverhältnissen kann das Erreichen des kor- rekten Unterdrucks auch entscheidend mit beeinflusst und somit Zug geschaffen wer- den.
-
Seite 9: Feuerungstechnik/Einsatz Des Ofens
2.0 Feuerungstechnik/Einsatz des Ofens Die Wärme wird mit dem oberen Drehventil reguliert. Der Kaminofen hat 2 Luftzufuhren: die sekundäre Luftzufuhr, die mit dem oberen Drehventil reguliert wird, und eine konstante, vor- gehitzte Luftzufuhr, die der Verbrennung gerade über dem Feuer hinzugefügt wird. Diese Luft- zufuhr kann nicht reguliert werden. -
Seite 10: Anzünden Und Feuerungsfrequenz
2.1 Anzünden und Feuerungsfrequenz Ihr neuer Morsø-Ofen besitzt eine EN-Zulassung für das Heizen mit Holz. Beim Anzündvorgang wird eine große Luftmenge benötigt. Heizt man einen ganz kalten Ofen ein, bietet sich an, die Tür während der ersten Minuten nur angelehnt zu lassen und die se- kundäre Luftzufuhr (oberes Ventil) auf „Max.“... - Seite 11 5. Neues Brennholz wird normalerweise nachgelegt, solan- ge sich noch Glut im Ofen befindet. Verteilen Sie dazu die Glut auf dem Boden und achten Sie darauf, dass die mei- ste Glut vorne liegt. 6. 2-3 Stücke Holzscheite à ca. 1 kg bzw. 40 cm Länge in ei- ner Schicht und unter Einhaltung von ca.
- Seite 12 Normalerweise sollten Sie die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Weise vermeiden Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schornstein- zug. Die Ofentür sollten Sie bei starkem Heizen nie öffnen. Ausgebranntes Holz verwandelt sich in glühende Holzkohle.
-
Seite 13: Regelmäßige Ofenpflege
3.0 Regelmäßige Ofenpflege 3.1. Äußere Pflege Die Ofenoberfläche besitzt einen hitzebeständigen Senotherm-Anstrich. Dieser bleibt am längsten schön, wenn die Oberfläche nur mit einem weichen Mundstück staubgesaugt oder mit einem trockenen fuselfreien Lappen abgewischt wird. Die bemalte Oberfläche kann bei zu starkem Heizen mit der Zeit einen Grauschleier erhalten, wobei die Farbe mit Morsø-Sprayfar- be einfach wieder aufgefrischt werden kann. -
Seite 14: Ofenreinigung
Beachten Sie bitte, dass keine unautorisierten Änderungen an der Konstruktion vorgenommen werden dürfen, und dass nur originale Morsø-Ersatzteile eingewechselt werden dürfen. Ursachen für raschen Verschleiß der inwendigen Teile sind: • Zu starkes Heizen Zu viel durch den Bodenrost einströmende Luft Verwendung einer zu großen Menge trockenen Holzes (Möbelabfallholz) •... -
Seite 15: Wartungsteile Für 2B Classic
Wartungsteile für 2B Classic Beschreibung Artikelnummer Schwerer Schüttelrost 44203300 Rostrahmen 44203100 Rauchumlenkplatte 54203600 Reinigungsklappe der Rauchumlenkplatte 4203800 Glasscheibe 790715 Seitenstein 79209000 Rückstein 79209100 Bodenstein 79209200... - Seite 16 Morsø Jernstøberi A/S - 21.09.2012 - 72207200 www.morsoe.com...
