EINLEITUNG

Energy 200 ist eine Kompaktvorrichtung zur Steuerung von Regeleinheiten vom Typ:
x
Luft-Luft
•
Luft-Wasser
•
• Wasser-Wasser
• Motor betriebene Verdichtung
mit Einzelkreis und 1 oder 2 Verdichtern (Stufen).
Möglich ist die proportionale Regelung der Geschwindigkeit des Kondensatorgebläses für Strom von bis zu 2 A, ohne
Verwendung externer Vorrichtungen.
Haupteigenschaften:
Temperaturregelung entsprechend Messfühler am Ein- oder Ausgang, je nach Konfiguration und Art der
•
vorgesehenen Maschine
• Kondensatorregelung
• Eingang konfigurierbar für NTC-Raumfühler oder Signal 4...20 mA (über Parameter)
• Automatischer Change-over
• Steuerung von Boiler oder Widerständen, integrierend bei der Wärmeerzeugung
• Regelung des internen Gebläses mit bis zu drei Stufen bei Anwendung Luft-Luft
Dynamischer Sollwert
•
Einstellen der Parameter
•

Copy Card

zum Herunterladen oder Laden von Parametermappen.
•

Tastatur

(bis zu 100 m), direkt anschließbar ohne serielle Schnittstellen.
•
Ausgang 4-20 mA oder 0-10 V (optionale interne Karte)
•
• Nutzerschnittstelle über Menü mit 2 unterschiedlichen Zugriffsebenen mittels Passwort
• Schnittstellenmenü komplett konfigurierbar über PC.
• Die Steuerung des Gerätes über Modbus-Protokoll ist ausschließlich für die Modelle Energy 2xxB möglich.
2.1

Komponenten

Nachfolgend werden alle Basis- und Zubehörkomponenten sowie die entsprechenden Anschlüsse beschrieben.
2.1.1

Basismodul

Das Basismodul präsentiert sich als Kompaktvorrichtung und ist entsprechend der im Kapitel
Angaben zu installieren.
2.1.2 Tastatur
Verfügbar sind zwei Arten von Tastatur:
• TS/W remote Tastatur
• TS/WS remote Tastatur
TS/W remote Tastatur
•
2.1.3

Schnittstellenmodul

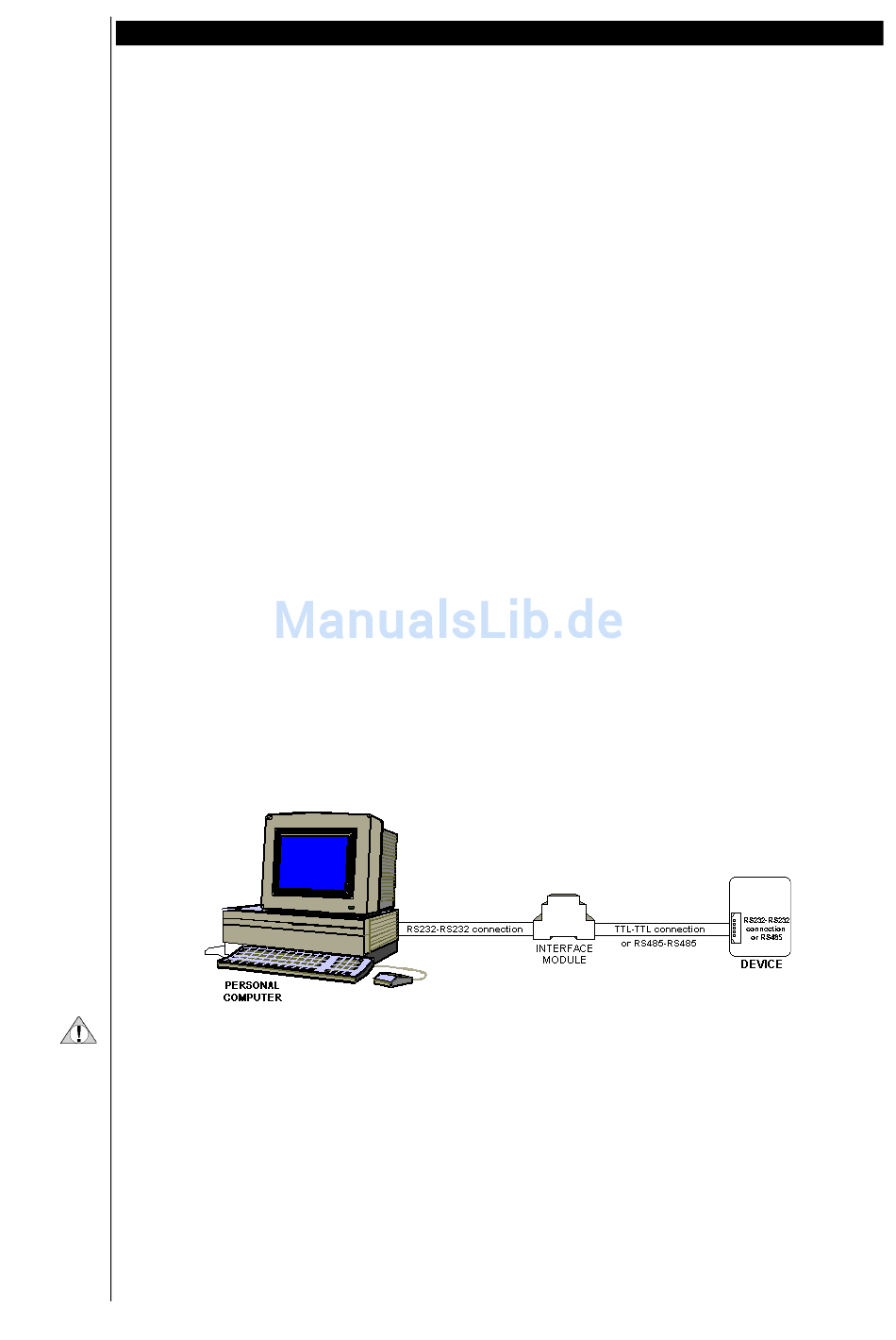

Diese Vorrichtung ermöglicht die Schnittstelle zwischen Controller und PC.
Sie ist wie abgebildet anzuschließen:
Beim Ausführen der Anschlüsse zwischen PC und Modul sowie zwischen Modul und Vorrichtung müssen sämtliche
Vorrichtungen spannungsfrei
Sicherheitsvorschriften erfolgen. Zu vermeiden sind elektrostatische Schläge, insbesondere an den frei liegenden
Metallteilen aller Geräte. In diesem Sinne prüfen, dass sich elektrostatischen Ströme durch geeignete Mittel zur
Erde entladen können.
2.2 Copy Card
Hierbei handelt es sich um eine Vorrichtung zum Laden/Herunterladen der Parametermappe des Energy 200.
2.2.1 Gebläsemodule
Diese ermöglichen den Anschluss der Gebläse an die Niederspannungsausgänge des Energy 200
über Tastatur oder PC
für Wandmontage
für Wandmontage mit enthaltenem Sensor
für Wandmontage ohne Display
sein, zudem müssen diese Arbeiten unter
Anschlusspläne enthaltenen
Einhaltung der geltenden
ENERGY 200
