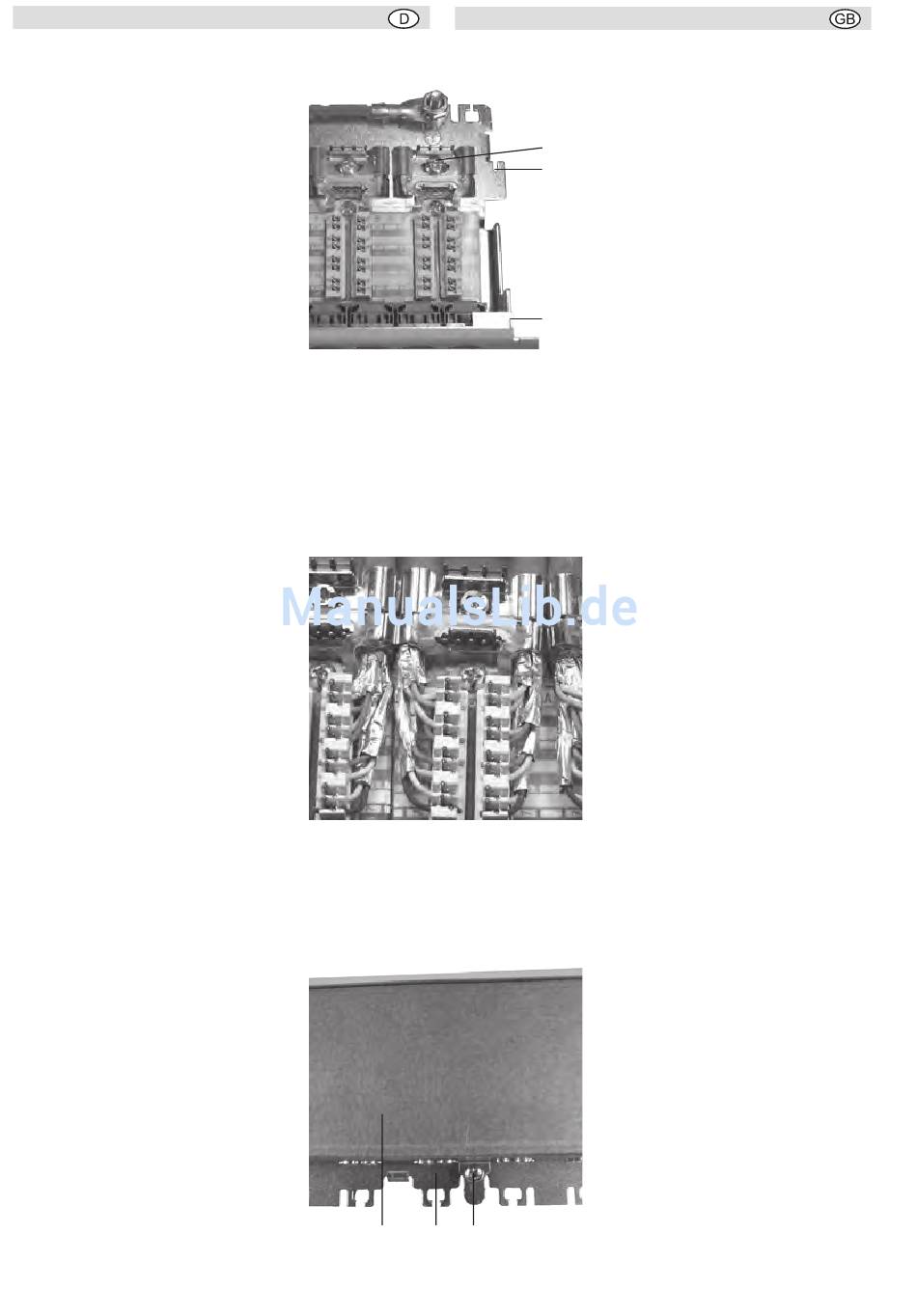

Zugentlastung und Schirmanschluss
Führen Sie die Datenkabel von
hinten zu und ziehen Sie sie in
ausreichender Länge nach vorn
heraus. Berücksichtigen Sie da-
bei, dass das Patchpanel im be-
legten Zustand ganz aus dem Ver-
teilerschrank gezogen werden
kann. Kürzen Sie die Kabel und
bereiten Sie sie gemäß den Hin-
weisen (s. S. 3) vor.
Legen Sie das vorbereitete Ka-
belende mit dem Kunststoffman-
tel bis zum Anschlag des Schirm-
bereichs unter der Zugentlastungschelle ein, so dass
das Geflecht unter dem Schirmabgriff liegt.
Setzen Sie nun die Zugentlastungsschelle wieder auf
und schrauben Sie sie mit der unverlierbaren Schrau-
be (B) an, bis das Kabel festsitzt.
Adern anlegen
Legen Sie die Adern gemäß Belegungskarte auf (s.
auch Empfehlung für Farbcode
auf S. 3).
Ziehen Sie die Einzeladern beim
Auflegen nicht zu straff.
Achtung:
Erhalten Sie die Verdrillung der
Paare sowie die Schirmfolie so
lang wie möglich (bis zur Klemme)!
Beachten Sie die gleiche Bele-
gung nach Farbcode im Patchpa-
nel und an Anschlussdose/Modul!
Drücken Sie die Adern mit dem
LSA-Plus-Anlegewerkzeug in die
Klemmen (Adern werden gleichzeitig gekürzt).
Entfernen Sie die abgeschnittenen Enden aus dem
Gehäuseunterteil, um Kurzschlüsse zu vermeiden.
Montage
Montage des Gehäuses
Setzen Sie den Schirmdeckel (1)
auf das Unterteil (2). Er wird dabei
seitlich in den Schlitzen (Bild oben,
C und D) im Unterteil geführt. Be-
festigen Sie den Deckel mit der
beigefügten Schraube (E). Setzen
Sie das Patchpanel in den Vertei-
lerschrank und schrauben Sie es
an den seitlichen Befestigungsla-
schen (Geräteübersicht Seite 1,
3) an.
2
Strain Relief and Shielding Contact
B
C
D
strain relief and shielding clamp, so that the wire braid
lies under the shielding area of the clamp.
Put the strain relief and shielding clamp back on and
fasten the secured screw (B) until the cable is firm-
ly secured.
Connection of Wires
Connect the wires according to the predetermined
In order to prevent short-circuits, remove the cut off
ends from the bottom part.
Assembly
Installation of the Housing
1
2
E
Lead the data cables from the
back to the front and pull out to
sufficient length.
Please keep in mind that the
patch panel might have to be
pulled from the cabinet after ins-
tallation.
Shorten and prepare the cables
according to the recommenda-
tions (s. page 3).
Place the prepared cable with the
cable jacket to the dead stop of
the shielding area under the the
assignment card (see also re-
commended color code on page
3). Do not pull the single wires
too firmly.
Attention:
Maintain the twist of a pair as far
as possible!
When connecting the wires,
use the same color code for the
patch panel and jack!
Use the insertion tool to push the
wires in the terminal (the wires will
be cut off at the same time).
Put the shielding cover (1) on the
bottom part (2). It is leaded in
the slots (figure on top, C and D)
on both sides of the bottom part.
Fasten the cover with the enc-
losed screw (E). Place the patch
panel in the cabinet and fasten
it at the lateral fastening plates
(overview page 1, 3).
