B
EDIENUNGSANLEITUNG
JAR
F
ÜLLSTANDANZEIGE

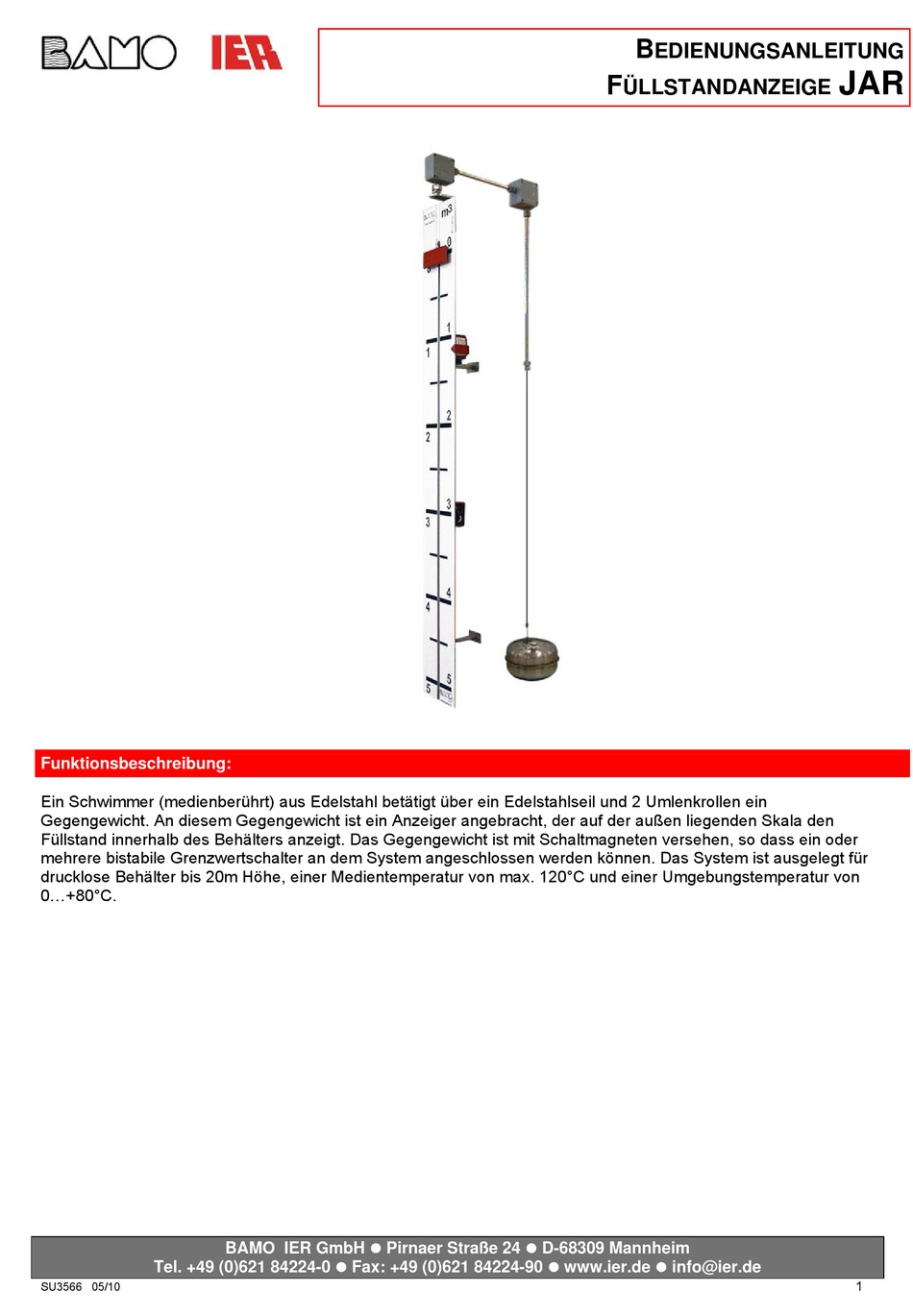

Funktionsbeschreibung:
Ein Schwimmer (medienberührt) aus Edelstahl betätigt über ein Edelstahlseil und 2 Umlenkrollen ein
Gegengewicht. An diesem Gegengewicht ist ein Anzeiger angebracht, der auf der außen liegenden Skala den
Füllstand innerhalb des Behälters anzeigt. Das Gegengewicht ist mit Schaltmagneten versehen, so dass ein oder
mehrere bistabile Grenzwertschalter an dem System angeschlossen werden können. Das System ist ausgelegt für
drucklose Behälter bis 20m Höhe, einer Medientemperatur von max. 120°C und einer Umgebungstemperatur von
0...+80°C.
