Inhaltszusammenfassung für hobby pool HP 30

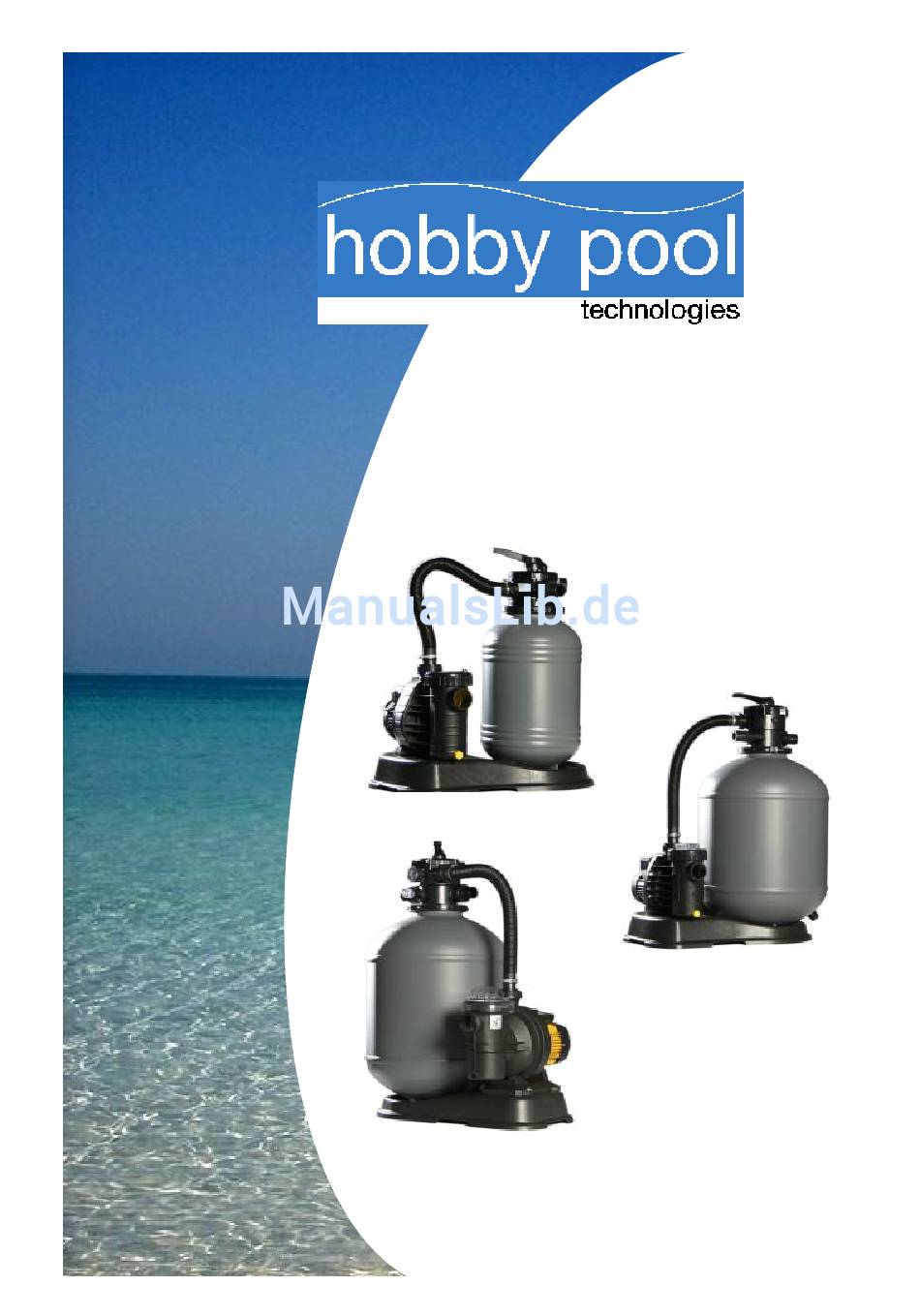

- Seite 1 Sandfilteranlagen Montage– und Bedienungsanleitung HP 30 HP 39 HP 47...
-
Seite 2: Inhaltsverzeichnis
Montage– und Bedienungsanleitung Sandfilteranlage HP 210 / HP 310 Inhalt 1. Allgemeines 2. Sicherheit Kennzeichnung von Hinweisen Gefahren bei Nichtbeachten der Sicherheitshinweise Schicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten 3. Lieferumfang 4. Skizzen Sandfilteranlagen 5. Aufbau der Filteranlage Elektrischer Anschluss 6. Inbetriebnahme / Außerbetriebnahme Erstinbetriebnahme Außerbetriebnahme 7.Betrieb... -
Seite 3: Einführung

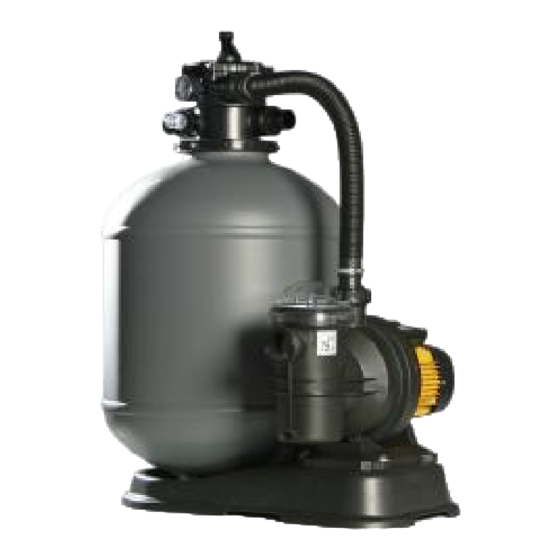

Herzlichen Glückwunsch! Sie haben gerade eine hochwertige, technisch ausgereifte Sandfilteranlage für Ihr Schwimmbad gekauft. Die Sandfilteranlagen HP 30 / HP 39 und HP 47 sind für die Reinigung bzw. Filterung von Schwimmbadwasser in privat genutzten Schwimmbädern konzipiert. Die Anlagen sind nach dem aktuellen Stand der Technik entwickelt, mit größter Sorgfalt gefertigt and unterliegen einer ständigen Qualitätskontrolle. -
Seite 4: Sicherheit
Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Sicherheit 2.1 Kennzeichnung von Hinweisen (Symbole) Beachten Sie bitte die Sicherheitshinweise in dieser Anleitung. Die Sicherheitshinweise in dieser Betriebsanleitung, die bei Nichtbeachtung Gefährdungen für Personen hervorrufen können, sind mit dem Symbol allgemeine Gefahrenstelle nach ISO 7000 - 0434 gekennzeichnet Die Sicherheitshinweise bei Warnung vor elektrischer Spannung sind mit Sicherheitszeichen nach IEC 417 –... -
Seite 5: Sicherheitshinweise
Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Sicherheit 2.3 Sicherheitshinweise Der Betreiber hat dafür zu sorgen, dass alle Wartungs-, Inspektions- and Montagearbeiten von autorisiertem und qualifiziertem Fachpersonal ausgeführt werden. Das Fachpersonal hat sich durch eingehendes Studium der Betriebsanleitung ausreichend zu informieren. - Seite 6 Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Montage Filterkessel Montage des Entleerungshahnes Vor Montage des Filters müssen Sie den mitgelieferten Entleerungshahn, zum Ablassen des Wasser, montieren (Fig.4).Der Entleerungshahn besteht aus: 9-Hahnkörper 10-1 Paar Dichtungen. Eine für innen und eine für außen.
- Seite 7 Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Montage Filterkessel...
- Seite 8 Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Montage Filterkessel Dichtung Manometer...
-
Seite 9: Skizzen Sandfilteranlagen
Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Skizze und Inbetriebnahme 4. Skizzen Sandfilteranlagen 5. Aufbau der Filteranlage 1. Bringen Sie die Filteranlage an den vorgesehenen Platz. 2. Öffnen Sie den Spannring am 4 bzw. 6-Wege-Ventil Pos. 3 und nehmen das Ventil Pos. 1 ab. - Seite 10 Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Inbetriebnahme Das Steigrohr darf dabei nicht verrutschen oder verkanten und muss exakt mittig im Filterkessel stehen 5. Befüllen Sie abschließend den Filterkessel bis zur Oberkante mit Wasser. 6. Reinigen Sie die Dichtflächen und die O – Ring – Dichtung von verschüttetem Quarzsand.
-
Seite 11: Elektrischer Anschluss
Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Inbetriebnahme 5.1 Elektrischer Anschluss Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden! Die einschlägigen DIN VDE-Vorschriften 0100 sind zu beachten. Im Einzelnen sind folgende Punkte zu beachten: •... -
Seite 12: Betrieb
Filteranlage in einem trockenen und frostfreiem Raum eingelagert wird Betrieb 7. Betrieb Die hobby pool Sandfilteranlagen sind für Dauerbetrieb konzipiert. Beachten Sie bitte die nachstehenden Hinweise, um die Schäden an Ihrer Filteranlage vorzubeugen. Achten Sie besonders auf die richtige Ventilstellung bei verschiedenen Betriebsarten. - Seite 13 Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 7.1 Ventilstellungen Filtern Das Schwimmbadwasser wird über den Skimmer und/oder Bodenablauf angesaugt, durch den Quarzsand gedrückt und fließt gereinigt zum Schwimmbecken zurück Entleeren Das Schwimmbadwasser wird über den Skimmer und/oder Bodenablauf angesaugt und durch das Ventil direkt der Abflussstelle (Kanal) zugeführt.
-
Seite 14: Bedienung
Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 7.2 Bedienung Die jeweilige Position am Ventil wird eingestellt, indem Sie bei ausgeschalteter Pumpe, den Hebel herunterdrücken und in der gewünschten Stellung einrasten lassen. Bei Erstinbetriebnahme der Filteranlage ist das Ventil (ca. 2 Minuten) auf RÜCKSPÜLUNG zu stellen, um aus dem neuen Spezial-Quarzsand Feinstanteile auszuwaschen. -
Seite 15: Wartung
Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Wartung 8. Wartung Die Filteranlage ist witterungsbeständig sowie Spritzwassergeschützt und kann im Freien aufgestellt werden. • Die Filteranlage soll stets ruhig und erschütterungsfrei laufen. • Ein Trockenlauf der Filterpumpe ist unbedingt zu vermeiden. -
Seite 16: Störung -Ursachen- Fehlerbeseitigungen
Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 10. Störung - Ursachen - Fehlerbeseitigung Pumpe saugt nicht selbständig Wasser an, bzw. die Ansaugzeit ist sehr lang 1. Kontrollieren ob das Sauggehäuse mit Wasser gefüllt ist, min. bis Sauganschluß... -
Seite 17: Technische Daten
Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Technische Daten 11. Technische Daten Sandfilteranlagen HP 30 HP 39 HP 47 Netzspannung Volt 230 V 230 V 230 V Frequenz Förderhöhe m/Ws Umwälzleistung m³/h 8 - 12 Max. -
Seite 18: Gewährleistung Und Haftungsausschluss
Garantie 12. Gewährleistung und Haftungsausschluss 1. Die Firma hobby pool technologies GmbH leistet durch ihre Fachhändler eine 24 Monate Gewährleistung auf Ersatzteile and Arbeitslohn. 2. Die Gewährleistung beginnt mit dem Tag des Kaufes bei dem Fachhändler. Sie wird in der Form geleistet, dass nach Maßgabe der hobby pool technologies GmbH Teile, die nachweislich aufgrund... -
Seite 19: Urheberrecht
Bedingungen Anwendung. 13. Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt bei der hobby pool technologies GmbH. Die Bedienungsanleitung ist für das Montagepersonal und die Bediener der Filteranlage bestimmt. Schutzvermerk nach DIN 34 beachten. Alle Rechte vorbehalten. - Seite 20 Montage– und Bedienungsanleitung Sandfilteranlage HP 30 / HP 39 / HP 47 Notizen Wichtiger Hinweis: Notieren Sie bitte hier den am Manometer abgelesenen Anfangsdruck nach Erstinbetriebnahme …………………………………………………………………………………..bar ( kg/cm² )
- Seite 21 GmbH Einsteinstraße 102-110 D– 06785 Oranienbaum...
