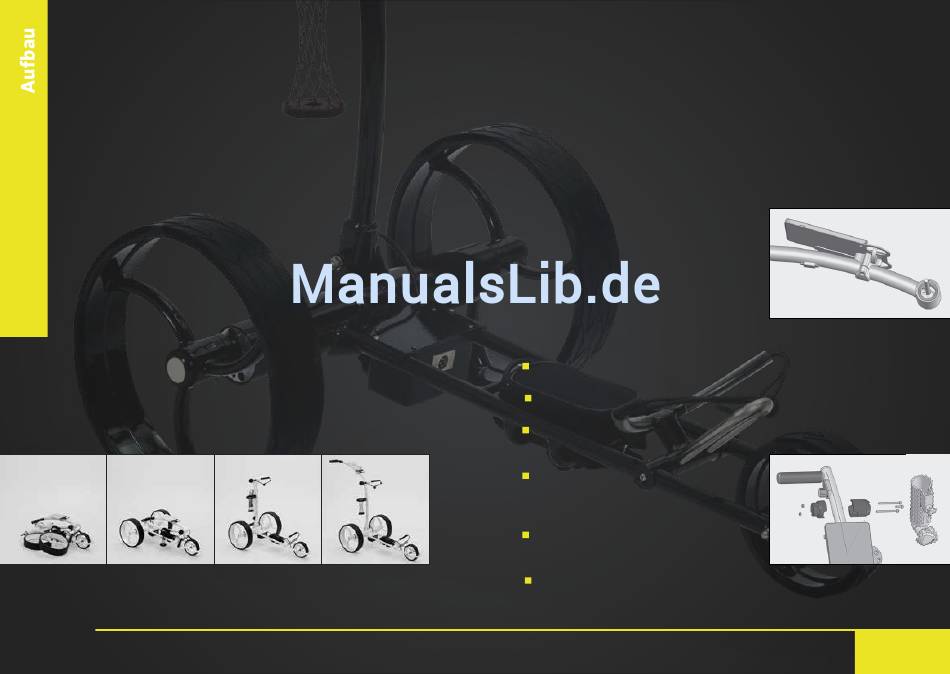

Montage der Räder, Griffstange und Batterie
Der Rahmen des Golftrolleys wird fertig montiert geliefert, Sie benötigen
dafür kein weiteres Werkzeug. Der Rahmen ist als Klapp rahmen konst-
ruiert, was keinerlei Demontage notwendig macht. Sie müssen lediglich
den Scorekartenhalter und optional den Regenschirmhalter montieren.
Hierzu siehe Folge kapitel Montage Scorekarten- und Regenschirmhalter.
Für die Montage der Hinterräder achten Sie bitte auf die Laufrichtung
des Reifenprofils. Das Profil soll in die gleiche zeigen, wie das Vorderrad.
Nehmen Sie dann ein Hinterrad in die Hand und drücken den Pin am
Hinterrad herunter. Halten Sie mit der anderen Hand die Trolleyachse
waagerecht. Schieben Sie das Hinterrad bis zum Anschlag auf die Achse
und lassen den Pin wieder los. Das Hinterrad leicht bewegen, bis der Pin
wieder in seine Endposition eingerastet ist. Zum Lösen gehen Sie in um-
gekehrter Reihenfolge vor.
Die Hinterräder sind generell abnehmbar und können dauerhaft am
Gerät gelassen oder vor der Benutzung aufgesteckt werden.
Die Freilauffunktion aktivieren Sie, indem Sie das Hinterrad um eine
Rastposition nach aussen verschieben. Die vier Mitnehmerköpfe sind
dann sichtbar.
Stellen Sie die senkrechte Stange waagerecht. Stellen Sie die Griffstange
für Ihre Körpergröße ein und schrauben Sie die Feststellschraube fest.
Legen Sie die Batterie in das Batteriefach und stecken Sie den Stecker in
die Buchse am Gerät. Der Trolley ist nun angeschaltet und einsatzbereit.
Bei der Variante Falcon Remote müssen Sie den Button A lang drücken,
bis die blaue Kreis LED anfängt zu leuchten. Genauso schalten Sie das
Gerät auch wieder aus.
Hinweis für die Variante Falcon Remote: Montieren Sie zusätzlich das
mitgelieferte Anti-Dip Rad für den sicheren Betrieb mit der Funkfern-
bedienung. Hierbei können Sie zwischen 3 Rastpunkten wählen.
8
Montage des Scorekartenhalters
Variante 1: Entfernen Sie die Schutzfolie vom Scorekartenhalter.
Für die Montage ist ein Innensechskantschlüssel mit im Lieferum-
fang erhalten. Die Schrauben sind bereits vormontiert. Legen Sie den
Scorekartenhalter so auf die Oberstange, dass die beiden Schrauben
formschlüssig mit den beiden Gewindebuchsen des Trolleyrahmens
Kontakt haben. Schrauben Sie nun abwechselnd die beiden Schrau-
ben in die Gewindebuchsen ein. Achten Sie darauf, dass der Scorekar-
tenhalter gerade ist und dass Sie die Schrauben fest anziehen aber
nicht überdrehen. Legen Sie den Schlüssel an ei-
nen Ort ab, wo Sie den Schlüssel wieder finden.
Eine Demontage kann nötig sein, wenn Sie das
Gerät zu Reparatur- oder Wartungs zwecken zu
uns schicken möchten.
Variante 2: Bei Variante 2 müssen Sie zuerst den
Grundhalter (2 Halbschalen) auf die Stange mon-
tieren und dann den Scorekartenhalter wie bei
Variante 1 beschrieben, auf den Halter montieren.
Montage des Regenschirmhalters
1. Überprüfen Sie, ob Sie den Grundhalter und die beigelegte
Schraube vor sich haben.
2. Lösen Sie die beiden Innensechskantschrauben und trennen Sie
die beiden Halbschalen
3. Stecken Sie die bei gelegte Schraube in die Mitte des linken
Halters, so, dass die Schraube aus dem Halb-
kreis heraus schaut
4. Nehmen Sie die Halbschale und schrauben
Sie diese mit der mittleren Schraube an der
seitlichen Gewindebuchse fest. Die längere
Schraube sitzt über der Rahmenstange!
5. Schrauben Sie nun die rechte Halbschale
mit der bereits montierten Halbschale
zusammen.
Befestigen Sie nun den Regenschirmhalter
an der linken Seite.
