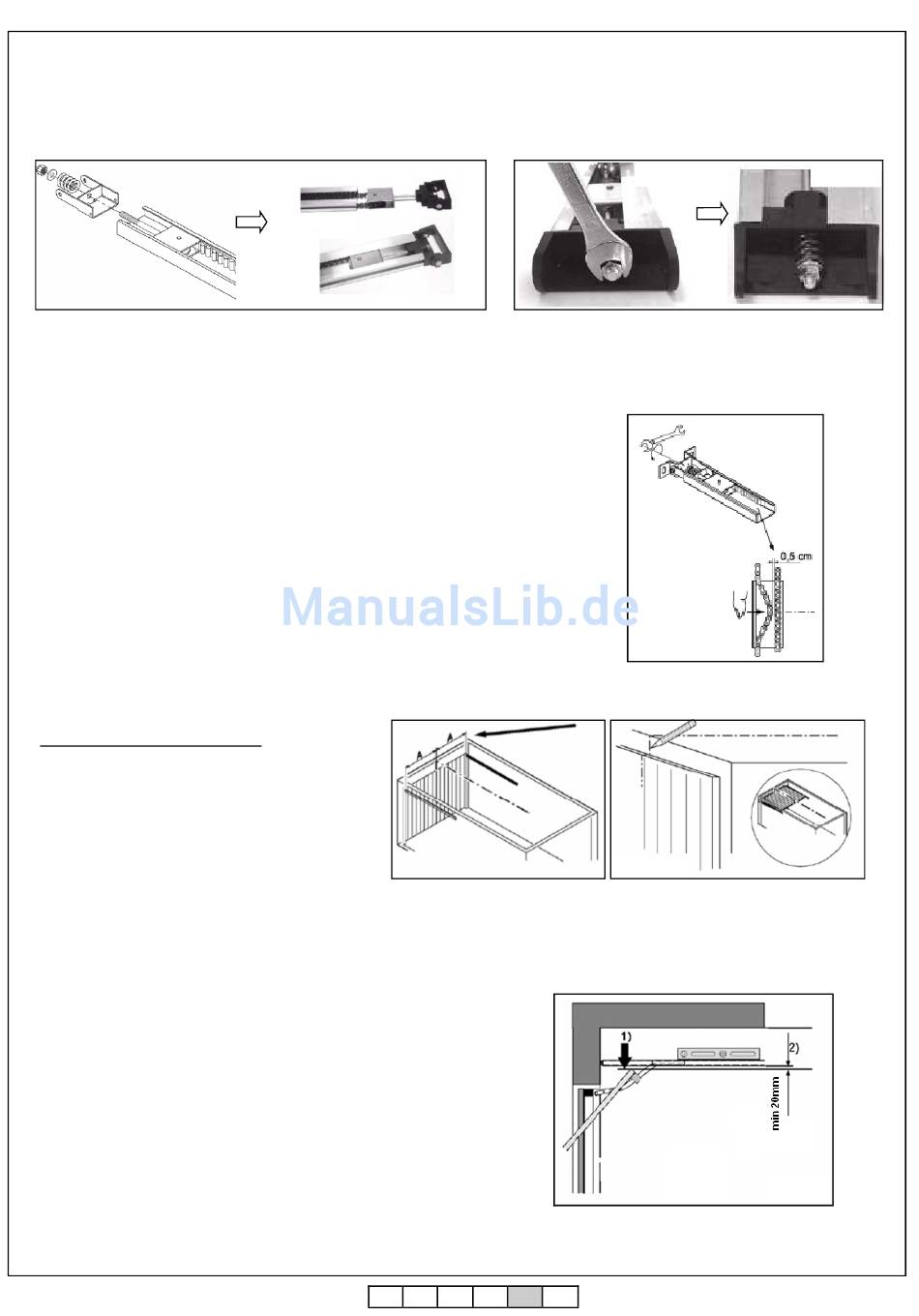

Führen Sie jetzt das Spannteil am anderen Schienenende ein. Die Schlossschraube muss dabei durch die Bohrung
geführt (Abb. 10) sein.
Nachdem Sie das Feder eingeführt haben schrauben Sie die Stopmutter (Abb.11).
Abb 10
Überprüfen Sie jetzt die richtige Spannung der Kette indem Sie auf die
Stopmutter agieren (Abb. 14). Diese ist dann richtig bespannt wenn die
eine Seite der Kette per Fingerdruck bis auf 0,5 cm Entfernung von der
anderen Kettenseite kommt wie in Abbildung auch gezeigt wird.
3.4.2 Montage der Laufschiene
Garagentormitte ermitteln und markieren (Abb.
15 und 16). Bitte sehen Sie einen Mindestab-
stand von 3 mm zwischen der Schiene und der
Decke vor.
Ausserdem musste einen Mindestabstand zwischen der
Torkante und der Laufschiene immer gewährleistet sein
(Punkte 1 und 2 der Abbildung 17).
6-1624050 rev.12 14/11/2012
Abb 11
Abb 15
ITA
ENG
FRA
ESP
DEU
POR
Abb 12
Abb 14
Abb 16
Abb 17
Pag 5 di 9
Abb 13
