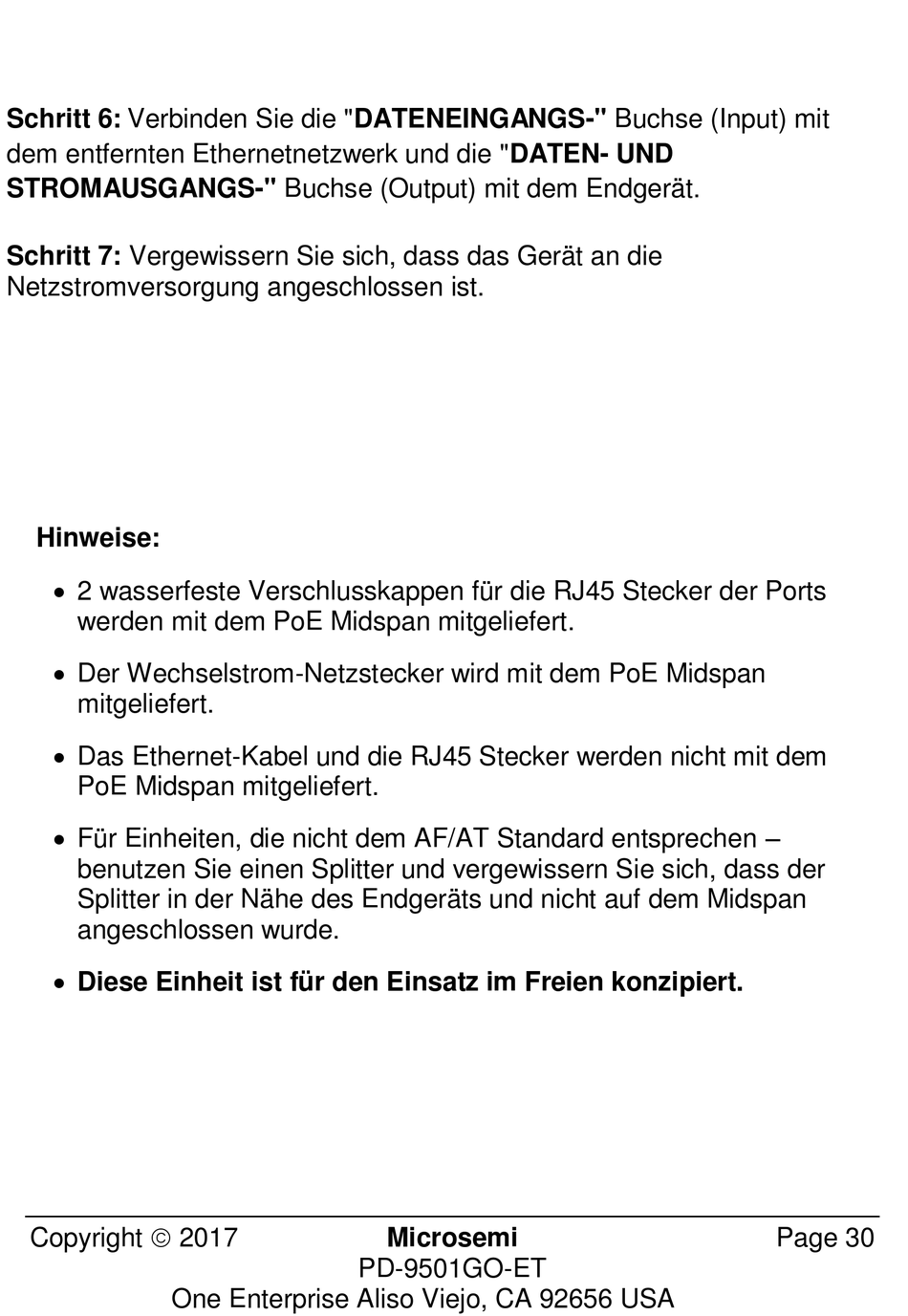

Microsemi 9501GO-ET Installationsanleitung Seite 30

Schritt 6: Verbinden Sie die "DATENEINGANGS-" Buchse (Input) mit
dem entfernten Ethernetnetzwerk und die "DATEN- UND
STROMAUSGANGS-" Buchse (Output) mit dem Endgerät.
Schritt 7: Vergewissern Sie sich, dass das Gerät an die
Netzstromversorgung angeschlossen ist.
Hinweise:
 2 wasserfeste Verschlusskappen für die RJ45 Stecker der Ports
werden mit dem PoE Midspan mitgeliefert.
 Der Wechselstrom-Netzstecker wird mit dem PoE Midspan
mitgeliefert.
 Das Ethernet-Kabel und die RJ45 Stecker werden nicht mit dem
PoE Midspan mitgeliefert.
 Für Einheiten, die nicht dem AF/AT Standard entsprechen –
benutzen Sie einen Splitter und vergewissern Sie sich, dass der
Splitter in der Nähe des Endgeräts und nicht auf dem Midspan
angeschlossen wurde.
 Diese Einheit ist für den Einsatz im Freien konzipiert.
