Schritt 2: Es gibt zwei Möglichkeiten, den PD-9501GO-ET zu
installieren:
Wandinstallation – Die PoE Midspan-Einheit kann mit Hilfe
A.
der Montagelöcher an einer Wand / auf einer Bank (alle
Arten von flachen Oberflächen: Holz, Stein, Beton usw.)
montiert werden
Mastmontage – mit Hilfe des optionalen Montagesets (wird
B.
getrennt verkauft).

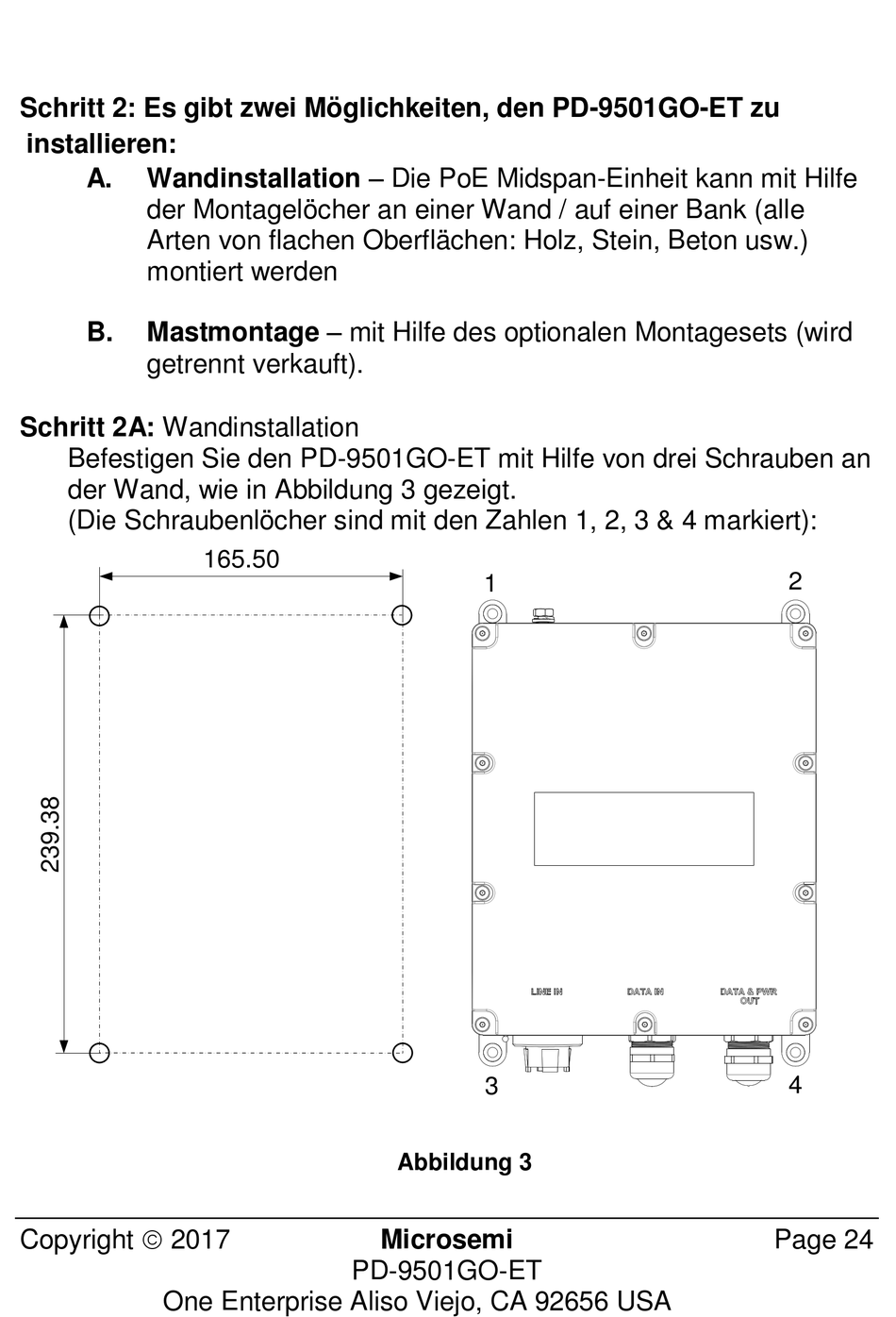

Schritt 2A: Wandinstallation
Befestigen Sie den PD-9501GO-ET mit Hilfe von drei Schrauben an
der Wand, wie in Abbildung 3 gezeigt.
(Die Schraubenlöcher sind mit den Zahlen 1, 2, 3 & 4 markiert):
Copyright  2017
One Enterprise Aliso Viejo, CA 92656 USA
165.50
PD-9501GO-ET
1
3
Abbildung 3
Microsemi
2
4
