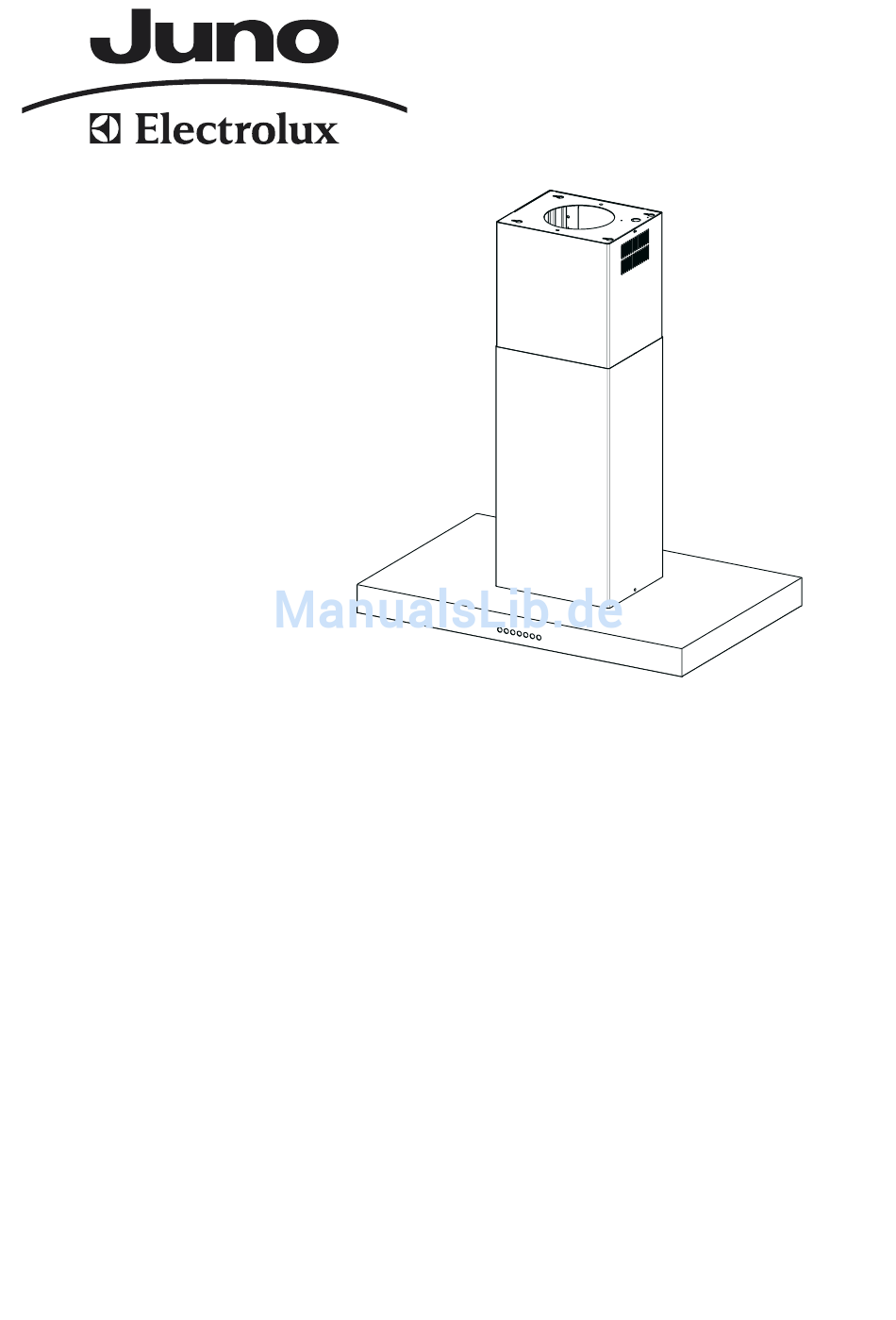

- Seite 1 Instruction Manual Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Damen und Herren, bitte lesen Sie die Bedienungsanleitung aufmerksam durch, damit Sie alle Möglichkeiten und Vorteile Ihrer neuen Dunstabzugshaube voll nutzen können und über lange Zeit hin gute Leistungen erzielen. INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE CHARAKTERISTIKEN MONTAGE BEDIENUNG WARTUNG... -
Seite 3: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt. -
Seite 4: Charakteristiken
CHARAKTERISTIKEN Komponenten Pos. St. Produktkomponenten Haubenkörper mit Schaltern, Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Teleskopgerüst komplett mit Gebläse, bestehend aus: 7.1a oberer Gerüstteil 7.1a 7.1b unterer Gerüstteil Reduzierflansch ø 150-120 mm Flansch ø 150 Luftaustritt-Anschlussstück Verbindungsdose Rohrschellen 7.1b Pos. St. -
Seite 5: Montage
MONTAGE Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts BOHREN DER DECKE/TRAGERPLATTE • Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen. • Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablonenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten. -
Seite 6: Anschlüsse
MONTAGE DES TELESKOPGERÜSTS • Die beiden Schrauben lösen, die den unteren Kaminteil fi- xieren und diesen aus dem Gerüst ziehen (an der Untersei- • Die beiden Schrauben lösen, die den oberen Kaminteil fixieren und diesen aus dem Gerüst ziehen (an der Oberseite). -
Seite 7: Kaminmontage Und Montage Des Haubenkörpers
Kaminmontage und Montage des Haubenkörpers • Den oberen Kaminteil positionieren und beim oberen Gerüstteil mit Hilfe der 2 mitgelieferten Schrauben 12c (2,9 x 9,5) fixieren. • Gleichermaßen den unteren Kaminteil positionieren und beim unteren Gerüstteil mit Hilfe der 2 mitgelieferten Schrauben 12c (2,9 x 9,5) fixieren. Vor der Montage des Haubenkörpers am Teleskopgerüst: •... -
Seite 8: Bedienung
BEDIENUNG L T1 T2 T3 T4 T5 F Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf die Gebläsetaste 0/1 drückt. Taste Grundfunktion Leuchtsignale Doppelfunktion Taste Beleuchtung abgeschaltet Ein kurzer Tastendruck schaltet die erloschen Beleuchtungsanlage ein und aus. -
Seite 9: Wartung
Aktiviert den Motor mit der 5 Minuten dauernden Intensivstufe. Nach Ablauf der 5 Minuten läuft das Gerät wieder mit der zuvor eingestellten Sauggeschwindigkeit. Wird diese Funktion bei Taste leuchtet auf abgeschaltetem Gerät aktiviert, wird nach Ablauf der 5 Minuten auf die erste Gebläsestufe übergegangen. - Seite 10 Geruchsfilter (Umluftversion) Dieser Filter ist weder wasch- noch wiederverwendbar und ist auszutauschen, wenn die Taste F blinkt oder zumindest alle 4 Monate. Die Sättigungsanzeige erfolgt nur, wenn der Gebläsemotor ein- geschaltet ist. Aktivierung/Deaktivierungder Sättigungsanzeige • Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sättigungsanzeige bei der Installation oder später.
- Seite 11 Quest’apparecchio è conforme alla norma europea sulla bassa tensione C.E.E. 73/23 relativa alla sicurezza elettrica e alle norme europee: C.E.E. 89/336 relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE. This appliance conforms to European Low Voltage Directive 73/23/CEE governing electrical safety, European Directive 89/ 336/CEE on Electromagnetic Compatibility and Directive 93/68/CEE regarding CE Marking.
