Inhaltszusammenfassung für Python-drive P30-R

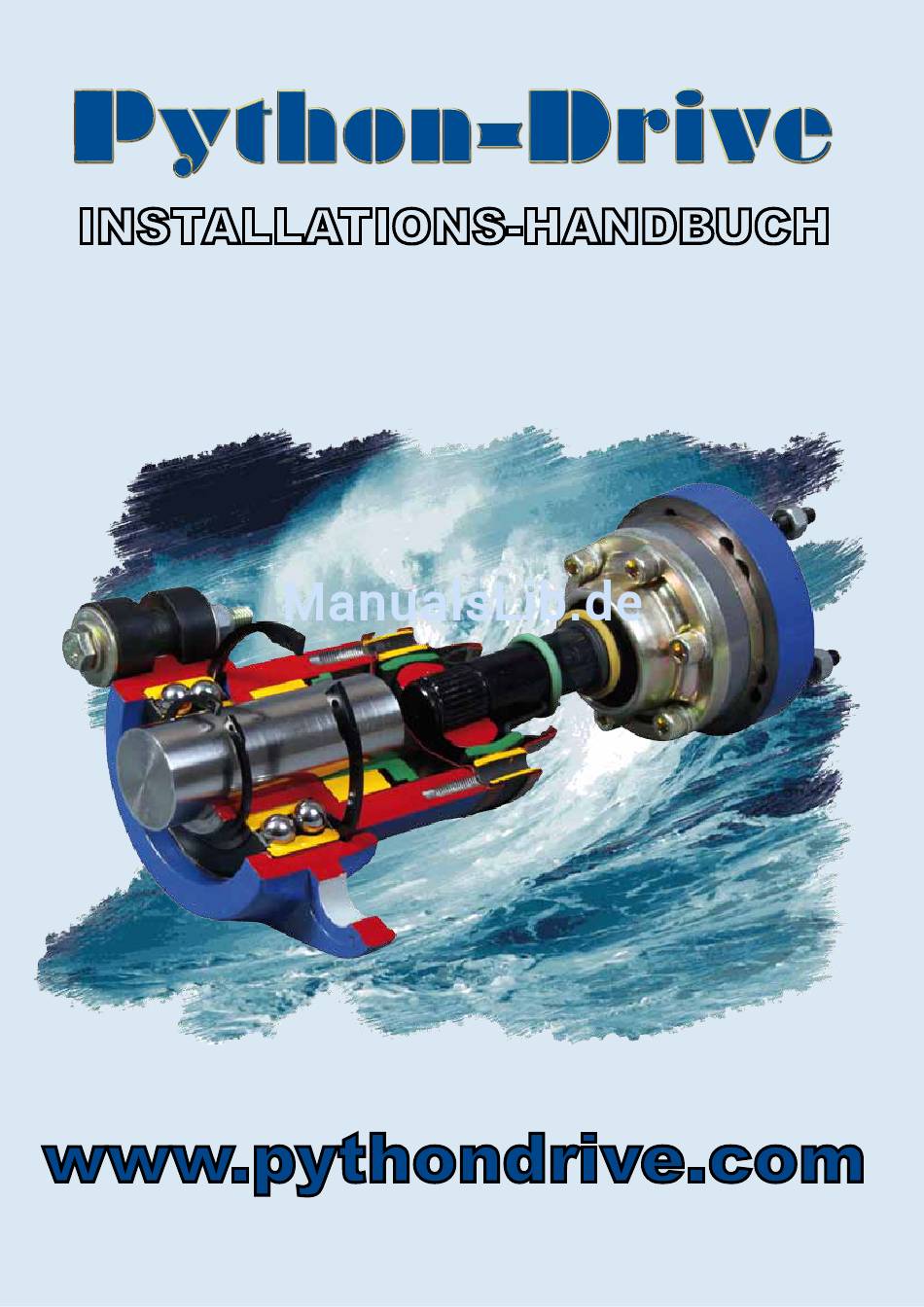

- Seite 1 INSTALLATIONS-HANDBUCH 2015...
- Seite 2 2) Befestigungsplatte Aufgrund der verschiedenen Schiffsrumpfdesigns ist es nicht möglich für Python-Drive, Befestigungsplatten zu liefern. Bitte beachten Sie beim Entwurf einer Befestigungsplatte, dass sie für die von der Schiffsschraube übertragenen Kräften ausreicht. Bezüglich der Plattenabmessungen, s. Zeichnung Nr. 2A-B.
- Seite 3 Zeichnung 2C Zeichnung 2A in mm in mm in mm in mm in mm P30-R / PD-R n.v.t. P60-B / K / PD-B / K n.v.t. P80-M / S / P110-S / PD-M / S n.v.t. Zeichnung 2B in mm...
- Seite 4 P1025-G / P1500-G M12 - 145 Nm In Fällen bei denen eine Propellerwelle mit relativ kleinem Durchmesser und ein Python-Drive-Modell mit einem relativ hohen max. Drehmoment benutzt werden, wird die Anlage mit einer speziellen Klemmvorrichtung geliefert, die in die Rückseite der Drucklagernabe eingeführt wird.
- Seite 5 Längsrichtung der Propellerwelle verschieben kann. Die mittleren Einbaulängen der Gelenkwellen können aus dem Prospekt entnommen werden. Die Einbautoleranz für die Modelle P30-R bis P140-T beträgt ± 2 mm. und für P200 und P501 ± 3 mm. Für die größeren Typen müssen die Maße und Toleranzen aus den Einbauzeichnungen entnommen werden (Einbautoleranz ±...
- Seite 6 ® Python-Drive INSTALLATIONS-HANDBUCH Tip: Zum Bestimmen der Einbaulänge der Python-Drive-Gelenkwelle messen Sie den Abstand zwischen der Anschraubfläche des Drucklagers (wo sich die Gewinde befinden) und de Anschraubfläche des Adapterflansches. Adapterfläche Getriebeausgang Drucklager Netto-Länge bei P200-Standardausführung und Höher (s. techn. Datenblätter) Bemerkung: bei eingebauter Gelenkwelle kann die Länge nur ermittelt werden, in...
- Seite 7 Vor dem Starten des Motors, überprüfen Sie, ob die Propellerwelle sich von Hand dreht und ob alles Werkzeug entfernt wurde. • Es ist äußerst wichtig dass Motor, Getriebe, Torsionsdämpfer, Propellergröße und Python-Drive-Modell richtig berechnet wurden, sodass der Motor seine in der Motorbeschreibung angegebene Drehzahl ohne Mühe erreichen kann.
- Seite 8 ® Python-Drive P30-R 30 kgm Max. Drehmoment 294 Nm Wellendurchmesser 19 - 30 mm Maximaler Schub 4.3 kN Beispiel (Dieselmotor) 50 PS / 3000 U/min 2.5:1 Getriebe Gelenkwelle wahlweise in 145, 165 oder 195 mm. P60-B 60 kgm Max. Drehmoment...
- Seite 9 ® Python-Drive P110-S 110 kgm Max. Drehmoment 1.080 Nm Wellendurchmesser 35 - 45 mm Maximaler Schub 12 kN Beispiel (Dieselmotor) 135 PS / 2700 U/min 3:1 Getriebe P110-T 110 kgm Max. Drehmoment 1.080 Nm Wellendurchmesser 35 - 50 mm (2")
- Seite 10 ® Python-Drive P200-W 200 kgm Max. Drehmoment 1.960 Nm Wellendurchmesser 50 - 60 mm Maximaler Schub 30 kN Beispiel (Dieselmotor) 275 PS / 2500 U/min 2.5:1 Getriebe P501-Q 500 kgm Max. Drehmoment 4.900 Nm Wellendurchmesser 50 - 60 mm Maximaler Schub...
- Seite 11 ® Python-Drive P1025-L 662 ±12 520 ±12 1000 kgm Max. Drehmoment 9.810 Nm Wellendurchmesser 70 - 80 mm Maximaler Schub 45 kN Beispiel (Dieselmotor) 750 PS / 2000 U/min 3:1 Getriebe Empfohlene Drehzahl Max.1500 U/min 352 ±12 PD-L P1025-G 1000 kgm Max.
