Montage und Inbetriebnahme
Hinweis:
Bauen Sie den Universal-
flansch spannungsfrei ein!
Beachten Sie unbedingt
die Fließrichtung!
Hinweis:
Bei kontinuierlicher Ent-
nahme (z. B. Schwimm-
badbefüllung) und in
Kombination mit sicher-
heitstechnischen Arma-
turen (z. B. thermische
Ablaufsicherung 3065)
muss ein separater Ab-
gang vor dem Safe-T
plus erfolgen!
12

5.2. Montage

► Schließen Sie die Wasserzufuhr bevor Sie mit den Montagearbeiten begin-
nen.

5.2.1. Montage des Universalflansches

►
Nehmen Sie den Einbau ausschließlich in Trinkwasserinstallationen nach
DIN 1988, unmittelbar hinter der Wasserzähleranlage vor.
► Nehmen Sie die Montage gemäß Gebrauchsanleitung SYR Universalflansch
vor.

5.2.2. Montage des SYR-Safe-T Connect

Der SYR-Safe-T Connect ist auf alle SYR Flansche DN 20 bis DN 32 adaptier-
bar.
Wenn bereits eine Druckminderer-Filter-Kombination (z.B. SYR DRUFI +) vor-
handen ist, muss die Installation nicht verändert werden.
Der Safe-T Connect wird zwischen Filter und Flansch montiert.
► Montieren Sie den Safe-T Connect (2, Abb. 3) mit den vier Innensechskant-
schrauben und den 2 O-Ringen an den Universal fl ansch (1).
► Verschließen Sie den vorderen Flanschanschluss mit einer Verschlusskappe
(3, Art.-Nr. 2320.00.901) oder schließen Sie dort z.B. einen SYR DRUFI + (4)
an.
2
4

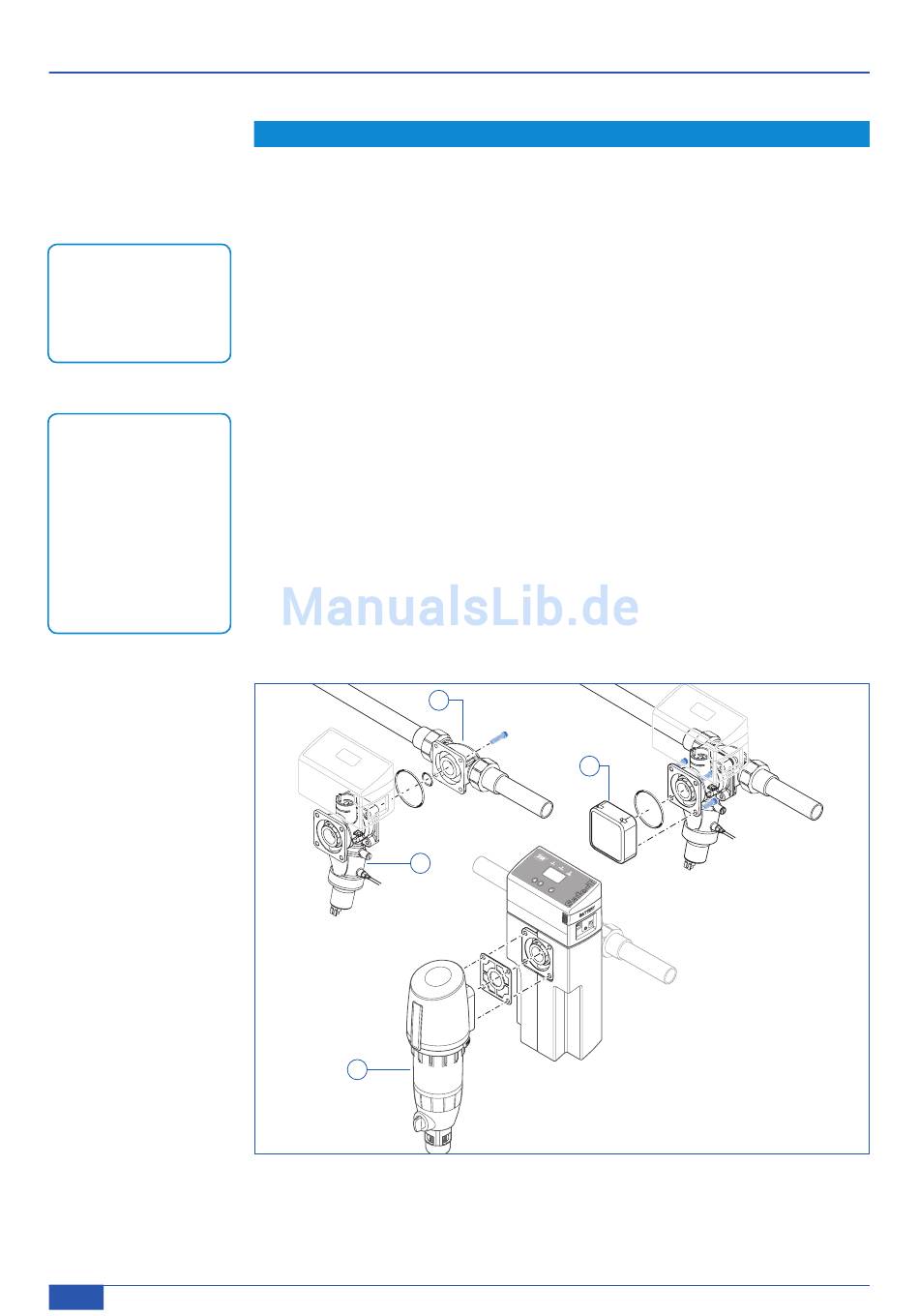

Abb. 3: Montage Safe-T Connect
►
Öffnen Sie die Wasserzufuhr.
► Prüfen Sie alle Armaturverbindungen auf Dichtheit!
1
4 x
3
4 x
