1 Ihr E-Bike Display
Sportive Display
New-Style Display
Abbildung 1
Display Symbole
Links: New-Style
Rechts: Sportive
Tabelle 1
Füllstandsanzeige
blinkt
Tabelle 2
Anzeige
Unterstützungsstufe
Seite 2 von 6

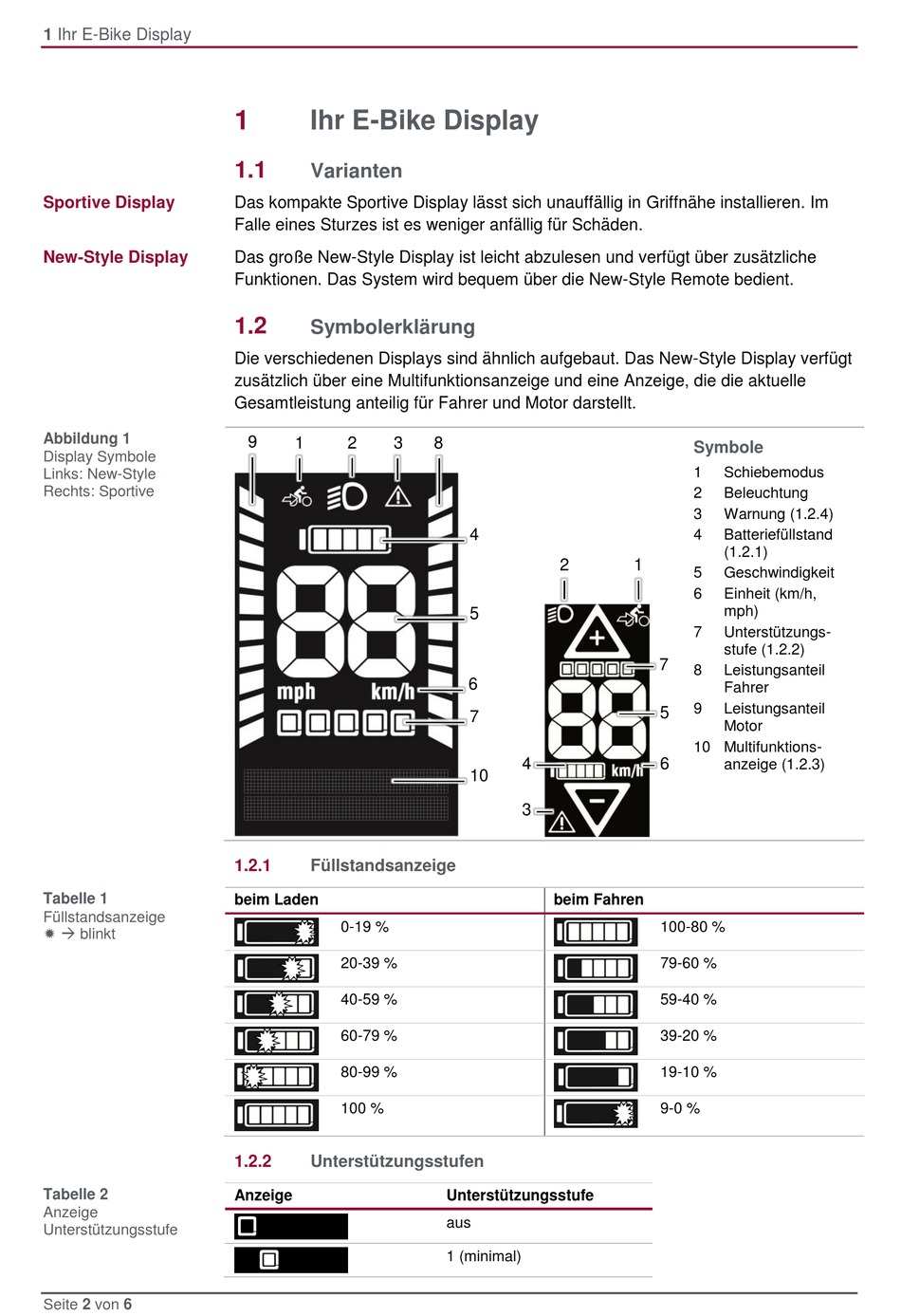

1
Ihr E-Bike Display
1.1
Varianten
Das kompakte Sportive Display lässt sich unauffällig in Griffnähe installieren. Im
Falle eines Sturzes ist es weniger anfällig für Schäden.
Das große New-Style Display ist leicht abzulesen und verfügt über zusätzliche
Funktionen. Das System wird bequem über die New-Style Remote bedient.
1.2
Symbolerklärung
Die verschiedenen Displays sind ähnlich aufgebaut. Das New-Style Display verfügt
zusätzlich über eine Multifunktionsanzeige und eine Anzeige, die die aktuelle
Gesamtleistung anteilig für Fahrer und Motor darstellt.
9
1
2
3
1.2.1
Füllstandsanzeige
beim Laden
0-19 %
20-39 %
40-59 %
60-79 %
80-99 %
100 %
1.2.2
Unterstützungsstufen
Anzeige
8
4
2
5
6
7
4
10
3
beim Fahren
Unterstützungsstufe
aus
1 (minimal)
Symbole
1
Schiebemodus
2
Beleuchtung
3
Warnung (1.2.4)
4
Batteriefüllstand
(1.2.1)
1
5
Geschwindigkeit
6
Einheit (km/h,
mph)
7
Unterstützungs-
stufe (1.2.2)
7
8
Leistungsanteil
Fahrer
9
Leistungsanteil
5
Motor
10 Multifunktions-
6
anzeige (1.2.3)
100-80 %
79-60 %
59-40 %
39-20 %
19-10 %
9-0 %
