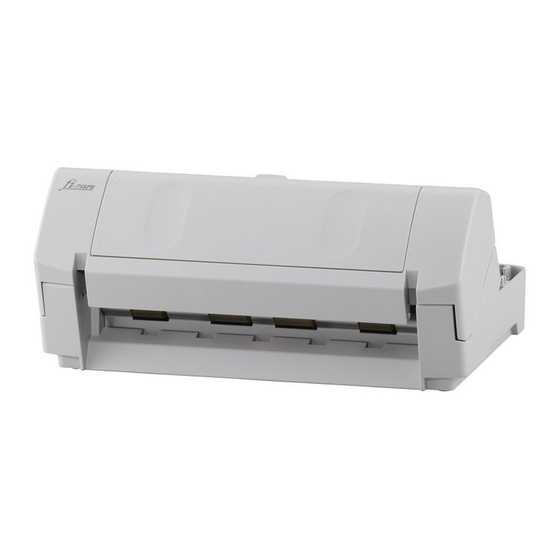

- Seite 1 P3PC-4322-01DEZ0 fi-718PR Indossierungsdrucker Bedienungshandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung ..............................1 1. Vorbereitungen ............................2 1.1. Überprüfen des Packungsinhalts ........................ 2 1.2. Bezeichnungen und Namen der Teile ......................2 2. Installation ............................... 3 2.1. Installation des Indossierungsdruckers ..................... 3 2.2. Einlegen der Druckkartusche ........................4 2.3. Testdruck ............................... 5 3. -
Seite 3: Einführung
Einführung Windows 7 Vielen Dank, dass Sie sich für die fi-718PR ® Windows 7 Home Premium (32-Bit/64-Bit) (*1) Indossierungsdrucker Option (hiernach ® Windows 7 Professional (32-Bit/64-Bit) “Indossierungsdrucker” für den fi-7160/fi-7180 ® Windows 7 Enterprise (32-Bit/64-Bit) Farbbildscanner entschieden haben. ® Windows... -
Seite 4: Vorbereitungen
● [ ] Taste/[ ] Taste enthalten sind. ● [Scan/Enter] Taste ● [Stop/Clear] Taste Sollten Teile fehlen oder beschädigt sein, wenden Sie sich ● [Power] Taste bitte Ihren Fachhändler oder einen autorisierten FUJITSU Scanner Servicepartner. Ausgabefach 1.2. Bezeichnungen und Namen der Teile <Indossierungsdruckereinheit> Rückseite Vorderseite <Innenseite des Indossierungsdruckers>... -
Seite 5: Installation
4. Heben Sie die Sicherungen (×2) auf der Rückseite des Scanners an. Ziehen Sie das Ausgabefach vorsichtig heraus. 3) Entfernen Sie den rechten Arm des Ausgabefachs, sobald der linke Arm entfernt wurde. ACHTUNG Sie müssen das Ausgabefach entfernen, bevor Sie den Indossierungsdrucker installieren. fi-718PR Indossierungsdrucker Bedienungshandbuch | 3... -
Seite 6: Einlegen Der Druckkartusche
5. Drehen Sie die Sicherungen nach innen. 2.2. Einlegen der Druckkartusche Legen Sie die Druckkartusche wie folgt ein: ACHTUNG Geben Sie beim Einsetzen der Druckkartusche darauf Acht, diese korrekt einzusetzen. Schalten Sie den Scanner aus. Öffnen Sie die Abdeckung der Druckkartusche. 6. -
Seite 7: Testdruck
Der [Einstellungsmenü] Bildschirm wird auf dem LC-Display angezeigt. Wählen Sie [3: Testdruck], indem Sie die [ ] oder [ ] Taste drücken und die [Scan/Enter] Taste drücken. Der [Blattanzahl] Bildschirm wird auf dem LC-Display angezeigt. fi-718PR Indossierungsdrucker Bedienungshandbuch | 5... - Seite 8 ACHTUNG Ist der Indossierungsdrucker nicht korrekt oder gar nicht angeschlossen, wird [Diese Funktion steht nicht zur Verfügung, da der Indossierungsdrucker nicht verwendet wird.] auf dem LC-Display angezeigt. Wählen Sie [1: Ein Blatt], indem Sie die [ ] oder [ ] Taste drücken und die [Scan/Enter] Taste drücken.
-
Seite 9: Grundlegende Bedienung
Befestigen Sie die entfernten Führungen in der Mitte. Drucken am rechten Rand 3.2. Blattführung Drucken am linken Rand Verwenden Sie die Blattführungen um, wie unten gezeigt, Papierstaus zu vermeiden, die durch aufgewellte Blattränder entstehen. Einzugsrichtung fi-718PR Indossierungsdrucker Bedienungshandbuch | 7... -
Seite 10: Druckeinstellungen
<Entfernen der Papierführungen> 3.3. Druckeinstellungen Drücken Sie die Plastikklammer der Blattführung Die Einstellungen für den Indossierungsdrucker können zusammen und heben diese dann zum Entfernen an. über das Einstellungsdialogfeld des Scanner-Treibers konfiguriert werden. PaperStream IP (TWAIN) Treiber (Beispiel) Konfigurieren Sie die Einstellungen im Standardmodus im [Endorser] Menü... -
Seite 11: Ersetzen Der Druckkartusche
Positionieren Sie die Druckkartuschenhalterung nach oben an. dort, wo das Dokument durchläuft. Entfernen Sie die Druckkartusche. ACHTUNG Bitte beachten Sie, dass wenn Sie auf die Dokumentenränder drucken, je nach Druckposition eventuell außerhalb der Dokumente gedruckt werden kann. fi-718PR Indossierungsdrucker Bedienungshandbuch | 9... -
Seite 12: Entfernen Eingeklemmter Dokumente
Schließen Sie die Abdeckung der 3.5. Entfernen eingeklemmter Druckkartusche. Dokumente Papierstaus können wie folgt behoben werden: ACHTUNG Ziehen Sie die Dokumente nicht mit Gewalt heraus. Entfernen Sie alle Dokumente aus dem ADF-Papierschacht (Einzug). Öffnen Sie den Druckbereich indem Sie ihn an der rechten Seite ziehen. - Seite 13 Zeitraum nicht verwenden, entfernen Sie bitte die Druckkartusche. ● Beim Hochfahren des Indossierungsdruckers wird Tinte verbraucht, auch wenn kein Druck ausgeführt wird. ● Bewegen Sie nicht den Scanner wenn der Indossierungsdrucker installiert ist. Dies könnte den Indossierungsdrucker beschädigen. fi-718PR Indossierungsdrucker Bedienungshandbuch | 11...
-
Seite 14: Reinigung
4. Reinigung 4.1. Reinigen der Druckkartusche 4.2. Reinigen des Indossierungsdruckers Tinte oder andere Ablagerungen können sich auf der Druckoberfläche der Druckkartusche ablagern und zu Wenn Sie den Indossierungsdrucker häufig verwenden, schlechter Druckqualität führen. Wenn Sie den lagert sich Tinte an der Basis der Druckkartuschenhalterung Indossierungsdrucker für einen längeren Zeitraum nicht ab. -
Seite 15: Reinigen Der Rollen
Verwenden Sie nur geringe Mengen. Wischen Sie nach der Reinigung alle Reinigerrückstände trocken. *1: Weitere Informationen zum Reinigungsmaterial erhalten Sie bitte bei Ihren FUJITSU Scanner Fachhändler oder einem autorisierten FUJITSU Scanner Servicepartner. Drehen Sie die Gummirollen und reinigen die ihre *2: Mit dem Reiniger F1 vorbehandelte Reinigungstücher. -
Seite 16: Fehlermeldungen
Wird der Fehler dadurch nicht behoben, notieren Sie U6:B4 Druckkartusche nicht installiert sich bitte den angezeigten Fehlercode und kontaktieren dann Ihren FUJITSU Scanner Fachhändler oder einen autorisierten FUJITSU Scanner Servicepartner. Passen Sie die Druckstartposition und die zu U7:B9... -
Seite 17: Spezifikationen
2,7 kg Umgebungsbedingungen Temperatur: 10 bis 35ºC, Luftfeuchtigkeit: 20 bis 80% Verbrauchsmaterial Druckkartusche (Produktnummer: CA00050-0262) Druckbare Zeichenanzahl: 4.000.000 Zeichen (Kann abhängig von der gewählten Schriftart geringer ausfallen) Ersetzungsyzklus: 4.000.000 Zeichen oder 6 Monate nach dem Öffnen fi-718PR Indossierungsdrucker Bedienungshandbuch | 15...
