Verwandte Anleitungen für Rointe SYGMA
Inhaltszusammenfassung für Rointe SYGMA

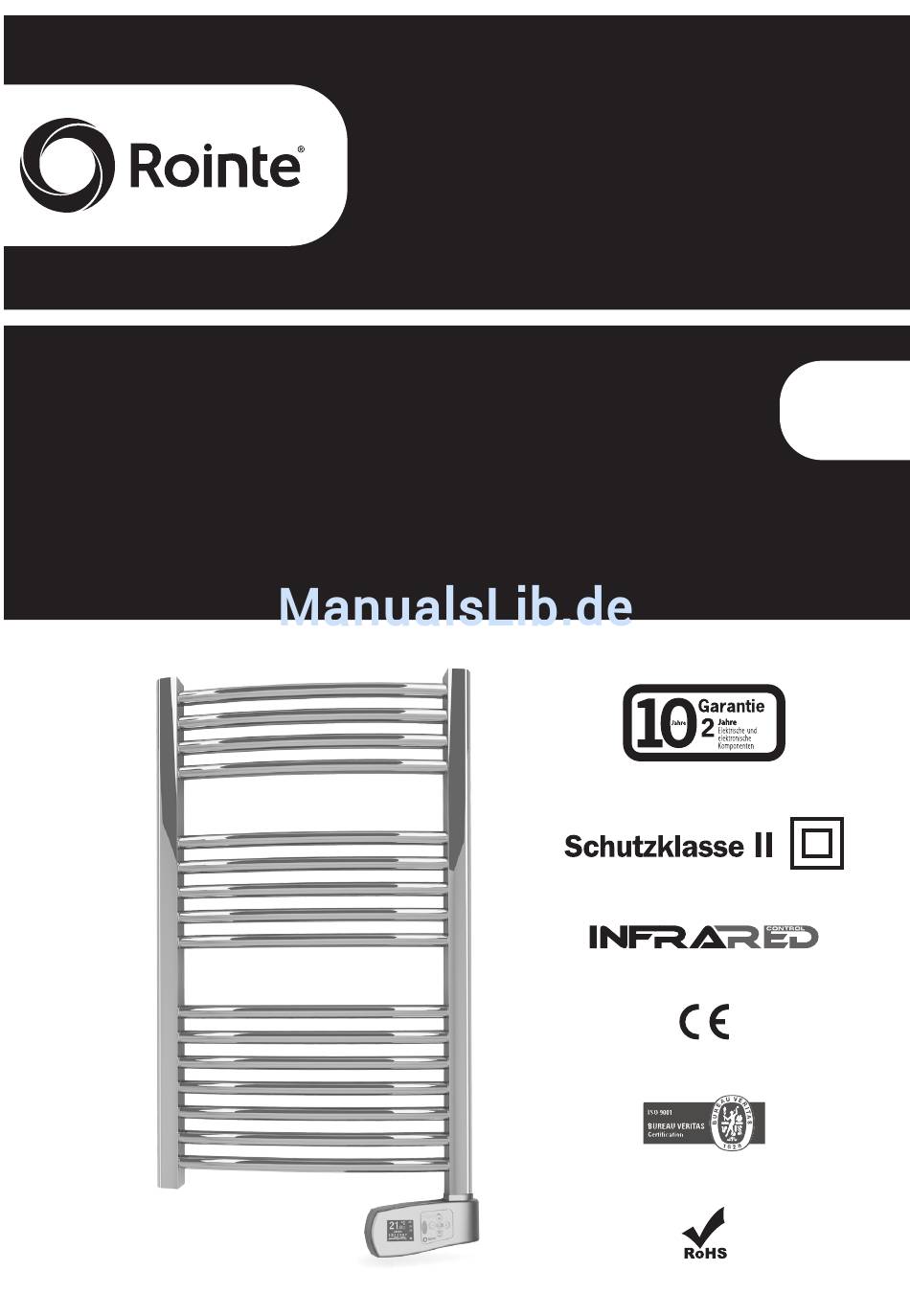

- Seite 1 SYGMA BEDIENUNGSANLEITUNG SYGMA DIGITALEN ELEKTRISCHEN HANDTUCHTROCKNER MONTAGE, ANBRINGUNG, INBETRIEBNAHME UND FUNKTIONSWEISE...
-
Seite 2: Willkommen
Qualitätskontrollen bestanden, um auch die striktesten Sicherheitsauflagen und Energieeffizienzanforderungen zu erfüllen. Vor dem Gebrauch der digitalen elektrischen Niedrigverbrauch- Handtuchtrockner SYGMA empfehlen wir Ihnen, diese Anleitung aufmerksam zu lesen, um ein fehlerfreies Funktionieren in jedem Falle sicherzustellen. WICHTIG DIESES HANDBUCH IST MIT DEM PRODUKT NACH DER... -
Seite 3: Inhaltsverzeichnis
DEUTSCH INHALTSVERZEICHNIS 1. BESCHREIBUNG DES HANDTUCHTROCKNER SYGMA ..... 4 1.1. Teile der vorderen Verkleidung ..........4 1.2. Ein- und Ausschalten (stand-by) .......... 5 1.3. Zeit- und Datumseinstellung ..........6 1.4. Tastensperre ................ 6 1.5. Temperaturauswahl ............. 7 1.6. Manuelle und Automatik-Funktion ........7 1.7. -
Seite 4: Beschreibung Des Handtuchtrockner Sygma
SYGMA 1. BESCHREIBUNG DES HANDTUCHTROCKNER SYGMA 1.1. Teile der vorderen Verkleidung TFT DISPLAY TASTENFELD... -
Seite 5: Ein- Und Ausschalten (Stand-By)
1.1.1. Teile des TFT Display NUM. ANZEIGE PROGRAMMIERUNG WOCHENTAGE UHRZEIT AUSGEWÄHLTE TEMPERATUR OFFENE FENSTER FUNKTION HANDTUCHTROCKNER-NUTZUNG AUTOMATIK / MANUELLE FUNKTION KOMFORT / FROSTSCHUTZ / ENERGIESPAR-MODUS TASTENSPERRE-MODUS 1.2. Ein- und Ausschalten (stand-by) Durch Drücken der Taste wird der Handtuchtrockner ein- bzw. -
Seite 6: Zeit- Und Datumseinstellung
Nach 10 Sekunden ohne drücken einer beliebigen Taste wird die Displaybeleuchtung in den Standby mode automatisch gehen.Drücken der Taste wieder Kühler geht, erscheint das Wort “STAND BY” vom Logo von ROINTE gefolgt. 1.3. Zeit- und Datumseinstellung Durch drei-sekündiges Drücken der Taste greifen Sie am Handtuchtrockner selbst auf die Zeit-und Datumseinstellung zu. -
Seite 7: Temperaturauswahl
Tasten reagieren nun nicht mehr auf Betätigung. Zur Entblockierung wiederholen Sie den gleichen Vorgang. Durch erneutes drücken der gleichen Tasten wird die Tastensperre wieder gelöst. 1.5. Temperaturauswahl Durch Drücken von oder wird die Temperatur eingestellt. Ist die Umgebungstemperatur niedriger als die ausgewählte Temperatur, beginnt der Handtuchtrockner zu arbeiten und es erscheint das Symbol 1.6. -
Seite 8: Automatik-Funktion
SYGMA 1.6.2. Automatik-Funktion Bei dieser Funktion wird die im Handtuchtrockner gespeicherte Programmierung aktiv. 1.7. Zweistündiger Intensivbetrieb (2H) Durch Drücken der Taste wird der Handtuchtrockner unabhängig des bisherigen Programmierstatus zwei Stunden lang durchgehend in Spitzenleistung Betrieb gesetzt. Diese Funktion überlagert alle anderen. -
Seite 9: Beleuchtung Des Displays Funktion
Sobald der “Offenen Fenster” Modus aktiviert, erscheint der folgende Bildschirm anzeigt, dass der Frost-Schutz-Modus aktiv ist: Der Modus wird für 2 Stunden aktiv sein. Während dieser Zeit gedrückt, wird schaltet die Heizung ab. Durch erneutes , Drücken, wird das System ohne die aktive “Fenster offen”-Funktion wieder einschalten. -
Seite 10: Programmierung Am Handtuchtrockner
SYGMA Um die Helligkeit des Stand-by Modus zu bearbeiten, drücken Sie die Taste und das umgebende Rechteck wird die Option auf “STAND- BY” markieren, können die Helligkeit ändern, mit dem gleichen Schlüssel Beenden Sie die Programmierung während 30 Sekunden keine Taste betätigen. - Seite 11 Anzeige nun nicht mehr blinkt.Pour effacer la sélection de ce jour, Bei Anwahl verschiedener Tage mit unterschiedlichen Programmen, wird das Programm des zuletzt gewählten Tages in die restlichen Tage kopiert. Nach Wahl der gewünschten Tage wird die Taste gedrückt und es wird die Anzeige der Uhrzeitprogrammierung aufgerufen.
-
Seite 12: Montageanleitung
SYGMA 3. INSTRUCTIONS DE MONTAGE Im Innern der Verpackung befindet sich ein Befestigungs-Set. 1. Wählen Sie eine adäquate Position an der Wand aus. 2. Halten Sie die Montageschablone an die Wand und zeichnen sie die Bohrlöcher an. 3. Nehmen Sie die Montageschablone beiseite und bohren sie die Löcher in die Wand. -
Seite 13: Regeln Für Aufbau Und Anschluss
Dübel 10 x 40 mm Plastikverankerung Schraube 5,5 x 50 mm Schraube 5 x 12 mm Plastikteil zur Befestigung Umriss des Handtuchtrockner Schraube 8 x 26 mm Zierkappe Handtuchtrockner 4. REGELN FÜR AUFBAU UND ANSCHLUSS Der Anschluss ans Stromnetz muss unter Berücksichtigung der korrekten Spannung erfolgen (siehe Etikett mit den technischen Daten). -
Seite 14: Wichtige Hinweise
SYGMA Das Gerät sollte nicht vor oder direkt unter einer Steckdose angebracht werden. Die Unterseite der Steuerungsbox muss sich mindestens 15 cm über den Boden befinden. Bei jeglichen Geräten muss ein beschädigtes Stromkabel durch ein spezifisches, dem Original entsprechenden Kabel ersetzt werden. -
Seite 15: Technischen Eigenschaften Des Handtuchtrockner
4.1. Technischen Eigenschaften des Handtuchtrockner SYGMA STN030SE** STN050SE** STN075SE** STN100SE** Abbildung 2 - Größenordnung des Handtuchtrockner REFERENZ H1 (mm) H2 (mm) V1 (mm) V2 (mm) V3 (mm) V4 (mm) STN030SE** 1.200 1.040 1.300 STN050SE** 1.600 1.360 1.700 STN075SE** 1.800 1.360 1.900... - Seite 16 SYGMA...
-
Seite 17: Sonderregeln Für Badezimmer
4.2. Sonderregeln für Badezimmer Dieses Gerät entspricht den Sicherheitsrichtlinien der Schutzklasse II (doppelte Isolierung). Es kann in Umfang 2 oder 3, in Position A oder B installiert werden, wobei die folgenden Regeln zu berücksichtigen sind: 600 mm 600 mm • In Badezimmern muss der Handtuchtrockner so angebracht werden, dass weder Schalter noch andere Regelvorrichtungen von Personen berührt werden können, die sich in der Badewanne oder in der Dusche befinden. -
Seite 18: Sicherheit
6.1. Benötigt Ihr ROINTE-Handtuchtrockner den Garantieservice, wenden Sie sich bitte an die Verkaufsstelle (Vertreiber/Installateur). Bei jeglichen Schwierigkeiten können sie über die HOTLINE 0034 968 864 363 oder per E-Mail sat@rointe.com von ROINTE technische Hilfe anfordern. 6.2. ROINTE garantiert Ihnen, dass dieses Produkt beim ersten Kauf und für die nachfolgen- den 120 Monate (Steel und Dichtungen) bzw. - Seite 19 Seriennummer und Modell des Handtuchtrockner (siehe Aufkleber mit den technischen Daten) sowie das Kaufdatum hervorgeht. ROINTE behält sich das Recht vor, den Garantieservice einzustellen, wenn diese Information nach dem Erstkauf des Produkts entfernt oder berichtigt wurde. Die Original-Quittung oder -Rechnung wird nur dann als Kaufbeleg anerkannt, wenn sie der Verkaufsstelle vorgelegt werden, die das Produkt vertrieben hat.
-
Seite 20: Diese Garantie Beeinträchtigt Weder Die Gesetzlichen
Bauteilen und Materialien zu optimieren und die Auswirkungen auf die Umwelt zu reduzieren. Das Symbol der durchgestrichenen Mülltonne mit der alle Produkte von ROINTE gekennzeichnet sind, sollten die Verbraucher daran erinnern, dieses Produkt getrennt zu entsorgen. Verbraucher sollten ihre lokale Behörde oder Händler kontaktieren, um Informationen über die korrekte Entsorgung des... - Seite 23 SYGMA DIGITALEN ELEKTRISCHEN HANDTUCHTROCKNER...
- Seite 24 ROINTE UK ROINTE HEAD OFFICE Catalyst House 720, Centennial Pol. Ind. Vicente Antolinos Court, Centennial Park C/ E, Parcela 43 Elstree, Herts, WD6 3SY 30140 Santomera, Murcia, España T. 01432 598 019 T. 902 158 049 F. 0208 953 5861 F.
