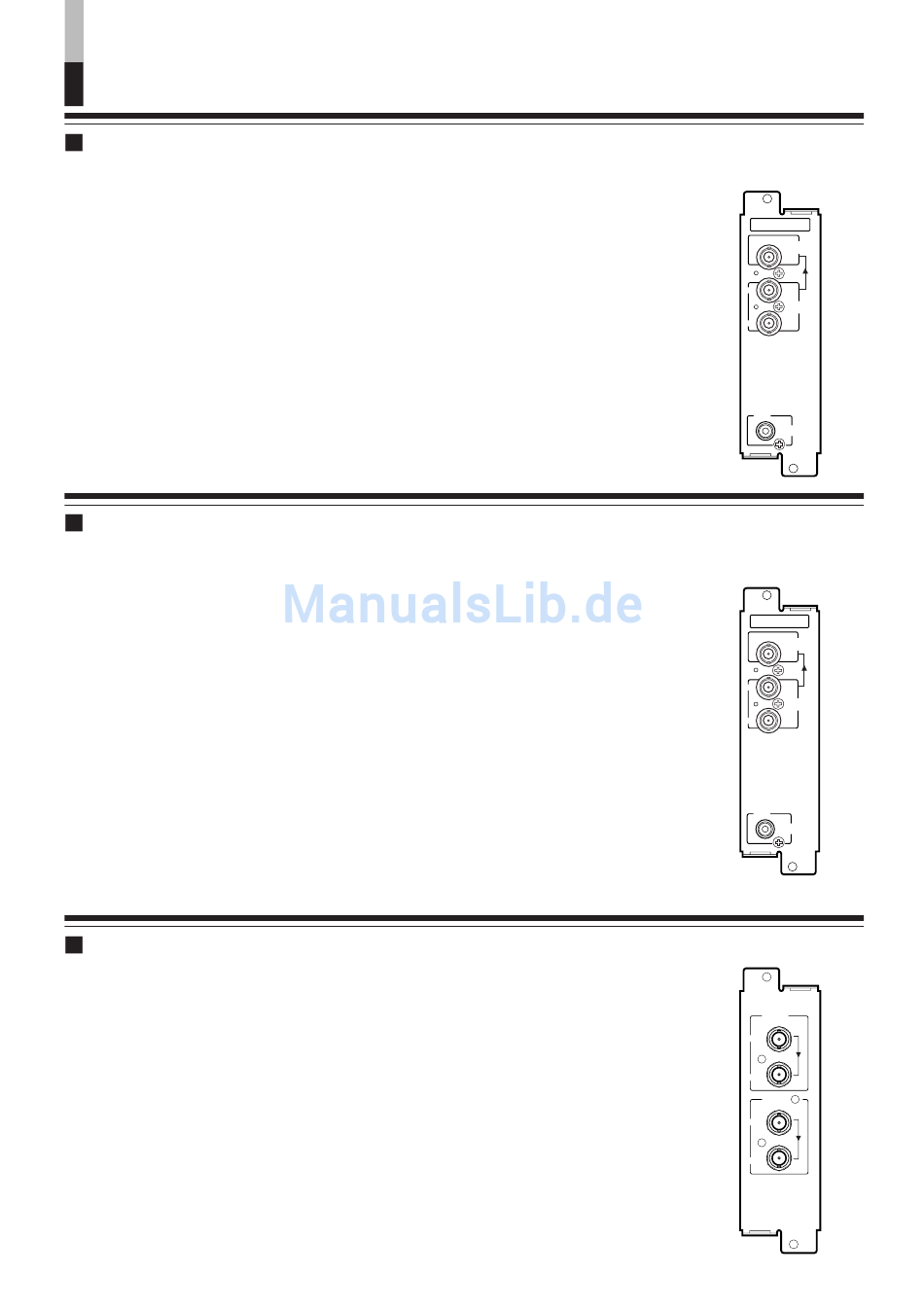

DATI TECNICI
IF-C21SDG: Scheda di ingresso SDI (Compatibile con EMBEDDED AUDIO,
Tipo
Ingressi/Uscite
Uscita audio
Formato
Vani necessari
Consumo di corrente: 14 V CC, 0,6 A
Peso
Dimensioni
(L x A x P)
IF-C51SDG: Scheda di ingresso SDI (Compatibile con EMBEDDED AUDIO,
Tipo
Ingressi/Uscite
Uscita audio
Formato
Vani necessari
Consumo di corrente: 14 V CC, 0,6 A
Peso
Dimensioni
(L x A x P)
IF-C12HSDG: HD SDI Input Card
Tipo
Ingressi/Uscite
Formato
Vani necessari
Consumo di corrente: 14 V CC, 0,6 A
Peso
Dimensioni
(L x A x P)
4
compatibile con la funzione AUTO INPUT)
: Monitor serie DT-V
: 2 linee ingresso segnale SD SDI, BNC x 2 (0,8 Vp-p, 75 Ω)
1 linea uscita segnale SD SDI, BNC x 1 (0,8 Vp-p, 75 Ω)
* Uscita Reclock
: 1 linea (LINE OUT mono), connettore pin RCA x 1
(250 mV(rms), alta impedenza (–18dB))
: componente digitale seriale D1, 525/625 commutazione automatica
(compatibile SMPTE259M)
SMPTE272M (Audio inciso: 48 kHz, compatibile canali 1-8)
: 1
7 V CC, 0,6 A
: 0,5 kg
: 43 mm x 154,5 mm x 191,8 mm
* Compatibile con la funzione Auto Input
compatibile con la funzione AUTO INPUT, compatibile con
AUDIO LEVEL METER)
: Monitor serie DT-V
: 2 linee ingresso segnale SD SDI, BNC x 2 (0,8 Vp-p, 75 Ω)
1 linea uscita segnale SD SDI, BNC x 1 (0,8 Vp-p, 75 Ω)
* Uscita Reclock
: 1 linea (LINE OUT mono), connettore pin RCA x 1
(250 mV(rms), alta impedenza (–18dB))
: componente digitale seriale D1, 525/625 commutazione automatica
(compatibile SMPTE259M)
SMPTE272M (Audio inciso: 48 kHz, compatibile canali 1-8)
: 1
7 V CC, 0,6 A
: 0,5 kg
: 43 mm x 154,5 mm x 191,8 mm
* Compatibile con la funzione Auto Input
* Compatibile con la funzione Audio Level Meter
: Scheda di ingresso HD SDI per monitor multiformato
: Ingresso digitale (HD SDI 1/HD SDI 2):
2 linee, connettore BNC x 2 (0,8 Vp-p, 75 Ω)
(Compatibile con AES/EBU AUDIO EMBEDDED)
Uscita digitale (HD SDI 1/HD SDI 2):
2 linee, connettore BNC x 2 (0,8 Vp-p, 75 Ω)
: BTA S-004B, SMPTE 292M (standard interfaccia digitale)
BTA S-006B, SMPTE 299M (Audio inciso: 48 kHz, compatibile
canali 1-8)
: 1
7 V CC, 0,6 A
: 0,5 kg
: 43 mm x 154,5 mm x 191,8 mm
(continuo)
SWITCHED
OUT
IN1
E.AUDIO
SDI
IN2
AUDIO
MONITOR
OUT
with LEVEL METER
SWITCHED
OUT
IN1
E.AUDIO
SDI
IN2
AUDIO
MONITOR
OUT
E.AUDIO
HD SDI 1
IN
OUT
E.AUDIO
HD SDI 2
IN
OUT
