Anleitung WD10

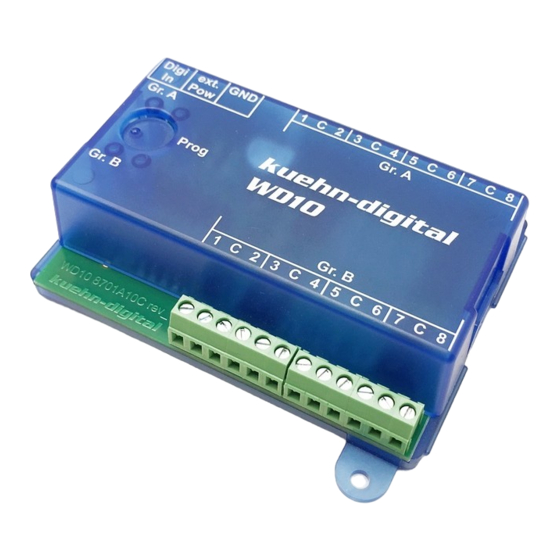

Der Schaltdecoder WD10 wird zum Schalten von Weichen (Spulenantrieb),
Signalen,
Entkupplungsgleisen,
Beleuchtungen und ähnlicher Verbraucher eingesetzt.
Der WD10 ist ein Multiprotokolldecoder und kann mit Zentralen, die das Märklin-
Motorola-Format verwenden (z.B. 6021), und DCC-Zentralen (z.B. Lenz, Multi-
maus) verwendet werden.
Technische Daten und Merkmale :
• im DCC-Format 2044 Adressen
• im Motorola-Format 320 Adressen
• insgesamt 16 Transistorausgänge (z.B. für 8 Weichen oder 8 Block-Signale)
• RailCom® (bidirektionale Kommunikation, nur nutzbar bei DCC-Ansteuerung)
• Versorgung aus Digitalzentrale oder externer Gleich- oder Wechselspannung
• einfache Adress- und Betriebsartwahl mittels Einstelltaster
• Programmierung am Programmiergleis der DCC-Zentrale
• Programmierung im eingebauten Zustand mittels Hauptgleisprogrammierung
• wählbarer Auf- und Abblendeffekt bei Lichtsignalen
• minimale Betriebsspannung
• maximale Betriebsspannung (Wechselspannung)
• maximale Betriebsspannung (reine Gleichspannung)
• maximaler Strom pro Schaltausgang
• maximaler Strom pro Ausgangsgruppe (Gruppe A oder B)
• maximaler Strom gesamt
• Betriebstemperatur
• Abmessungen (in mm, ohne Befestigungslaschen)
Wichtige Hinweise: Der Decoder ist für den Einsatz auf Modelleisenbahnanlagen
in trockenen Räumen vorgesehen. Der Betrieb des Decoders darf nur unter
Aufsicht erfolgen. Die zusätzliche Spannungsversorgung muss durch Modellbahn-
transformatoren erfolgen, die im Kurzschlussfall keine Brände auslösen können.
Das Anschließen des Decoders darf nur bei abgeschalteter Betriebsspannung
erfolgen.
NMRA-DCC/Motorola
Schaltdecoder WD10
Lichtsignalen
(zwei-
Universeller
und
mehrbegriffig),
ca. 83 x 60 x 25
1
12 V
16 V
24 V
1,0 A
1,0 A
1,8 A
0 bis 60°C
kuehn

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kuehn WD10

Inhaltszusammenfassung für Kuehn WD10

  • Seite 1 Lichtsignalen (zwei- mehrbegriffig), Beleuchtungen und ähnlicher Verbraucher eingesetzt. Der WD10 ist ein Multiprotokolldecoder und kann mit Zentralen, die das Märklin- Motorola-Format verwenden (z.B. 6021), und DCC-Zentralen (z.B. Lenz, Multi- maus) verwendet werden. Technische Daten und Merkmale : • im DCC-Format 2044 Adressen •...

  • Seite 2: Inhaltsverzeichnis

    Anleitung WD10 Inhaltsverzeichnis Sicherheitshinweise..................2 Funktionen des Schaltdecoders WD10 .............3 2.1. Digitalformate....................3 2.2. Schaltausgänge ..................3 2.3. Spannungsversorgung................3 2.4. Bedienung....................3 2.5. RailCom......................3 Einbau des Decoders..................4 3.1. Anschlüsse und Bedienelemente............. 4 3.2. Spannungsversorgung aus dem Digitalsystem........4 3.3.

  • Seite 3: Funktionen Des Schaltdecoders Wd10

    Spannungsquelle (Trafo) erfolgen. Die Digitaleingänge sind von dem externen Versorgungseingang mittels Optokoppler galvanisch getrennt. 2.4. Bedienung Der Schaltdecoder WD10 unterstützt zwei Einstellvorgänge durch den Anwender. Einerseits kann die Decoderadresse und die Betriebsart (z.B. Weichen, Licht- signale, Beleuchtung) mittels Programmiertaster für jede der Ausgangsgruppen eingestellt werden.

  • Seite 4: Einbau Des Decoders

    Anleitung WD10 3. Einbau des Decoders 3.1. Anschlüsse und Bedienelemente Der Decoder besitzt 16 Schaltaus- gänge die in zwei Gruppen (A und B) zu je 8 Ausgängen angeordnet sind. Für die Energieversorgung sind die Anschlussklemmen ext.Pow vorge- sehen (Trafoanschluss). Die Digitalinformationen erhält der Decoder über die Anschlüsse Digi-In.

  • Seite 5: Anschluss Von Verbrauchern

    DIGI_IN. externe Spannungsquelle schließen Sie an die Klemmen ext.Pow an. Hinweis : Eine Beschaltung der GND- Anschlüsse mit Versorgungsspannung ist nicht zulässig und führt zur Beschädigung des WD10 ! 3.4. Anschluss von Verbrauchern Sie können an den Schaltdecoder unterschiedliche Verbraucher schließen.

  • Seite 6: Schalten Von Verbrauchern

    4. Decoder einstellen 4.1. Allgemeine Hinweise zum Einstellen Der Schaltdecoder WD10 beinhaltet 2 Ausgangsgruppen mit jeweils 4 Anschluss- paaren (insgesamt 8 Anschlüsse pro Gruppe). Sehr häufig werden diese Ausgangspaare zum Schalten von Weichen benutzt – ein Anschluss stellt die Weiche auf „gerade“ der andere Anschluss auf „Abzweig“. Diese Anschlusspaare werden von der Digitalzentrale über die Weichennummer angesprochen.
  • Seite 7 Anleitung WD10 Im Auslieferungszustand ist die Betriebsart 2 eingestellt. Die Ausgänge werden paarweise (z.B. zum Schalten von Weichen) angesteuert. Unabhängig von der Betätigungsdauer der Weichen-Stell-Taste schaltet der Ausgang zum Schutz der Spule nach 0,064 Sekunden ab (Auslieferungszustand). Ein Wiedereinschalten ist erst nach 0,5 Sekunden möglich.

  • Seite 8: Einstellen Mittels Programmiertaster

    Gruppe A. Der Decoder wartet nun auf die Eingabe der Decoderadresse. Wählen Sie an Ihrer Digitalzentrale die Weichennummer aus, die Sie mit dem ersten Ausgang der Gruppe A des WD10 schalten wollen. Schalten Sie die gewählte Weiche in beliebiger Richtung. Für alle Ausgänge der Gruppe A werden nun die Weichenadressen automatisch zugeordnet Hinweis: Am Schaltdecoder muss für die Einstellung keine Weiche ange-...

  • Seite 9: Einstellen Mittels Dcc-Programmierung

    Einstellung für die Betriebsart verstanden leuchtet die LED der Gruppe A und die LED der Gruppe B für etwa 3 Sekunden auf. 4. Am WD10 leuchtet jetzt die LED der Gruppe B und der Decoder wartet auf die Einstellung der Decoderadresse. Wählen Sie an Ihrer Digitalzentrale die Weichennummer aus, die Sie mit dem ersten Ausgang der Gruppe B des WD10 schalten wollen.

  • Seite 10: Reset Des Decoders

    Anleitung WD10 unter einer nur für die Programmierung verwendeten Lokadresse („Hilfs“-Adresse) ansprechen. Programmierung mit der „alten Arnoldzentrale“ (baugleich mit Märklin Digital = , Art.-Nr. 6027): Die Zentralen arbeiten mit dem Programmiermodus Physical Register Addressing und können nur die Register R1 bis R5 programmieren. Die Adresse und alle Register, die einen Wert von 0 enthalten, können programmiert...
  • Seite 11 Anleitung WD10 CV-Nr. Bedeutung Werte- Ausliefer- Ihre bereich ungswert Werte CV#18 POM Adresse, Teil 2 0...255 CV#28 RailCom-Einstellungen 0, 2 CV#29 Konfigurationsregister 0...40 CV#35 Basisadresse Teil 1 Gruppe B 0...63 CV#36 Basisadresse Teil 2 Gruppe B 0...7 CV#53 Abblendzeit 0…15...

  • Seite 12: Beschreibung Der Konfigurationsregister

    • CV#5 Timer für Ausgang 5, 6 der Gruppe A : Beschreibung siehe CV#3 • CV#6 Timer für Ausgang 7, 8 der Gruppe A : Beschreibung siehe CV#3 • CV#7,8 : Hier finden Sie die Herstellernummer (kuehn – Decoder besitzen immer die Nummer 157) und die Versionsnummer des Decoders.
  • Seite 13 Anleitung WD10 des Decoders, z.B. RailCom® An/Aus und Nutzung einer erweiterten Lok- Adresse zur Hauptgleisprogrammierung (POM). Die CV-Werte der gewünschten Funktionen müssen addiert und die Summe in CV#29 programmiert werden. Bit-Nr. Bedeutung Bit-Wert CV-Wert RailCom ausgeschaltet RailCom eingeschaltet POM- Adresse (CV#17,18) nicht nutzen POM- Adresse (CV#17,18) nutzen *) Bei Lenz digital werden die Bits entgegen der NMRA-Norm von 1 bis 8 nummeriert.
  • Seite 14 Anleitung WD10 • CV#128 bis CV#143 Effekte: Mittels dieser CVs können Sie für die Schaltaus- gänge spezielle Lichteffekte einstellen (z.B. Blinken, Strobe, Abblendeffekte usw.). CV-Nr. Ausgang Gruppe 0...128 Lichteffekt: 0 : normal Ein/Aus (Dauerlicht) 1 : Impuls (einmaliger Puls) 2 : Strobe...
  • Seite 15 Schaltzustand (Ein- oder Ausgeschaltet) wird in CV#144 bis 159 festgelegt. Beispiel: Die 1.Weiche der Gruppe A wird mit zwei Tasten auf „Abzweig“ bzw. „Gerade“ gestellt und es werden die Ausgänge 1 und 2 des WD10 benutzt. Durch die Zahlenwerte 1+2=3 in den CV’s 160 und 161 erfolgt die dement- sprechende Zuordnung von Stellbefehl und dabei benutzen Ausgängen.

  • Seite 16: Problembehebung

    Anleitung WD10 5. Problembehebung Reset : Den Schaltdecoder WD10 können Sie Sie mittels Programmiertaster am Decoder oder über DCC-Programmierung Ihrer Zentrale in den Grundzustand versetzen (Auslieferungswerte). • Reset mit Programmiertaster: Drücken Sie den Programmiertaster am Decoder bei anliegender Betriebsspannung solange bis die LED der Gruppe A und Gruppe B gleichzeitig dauerhaft leuchten.

  • Seite 17: Anwendungshinweise

    Sie diese nur, wenn zur gleichen Zeit kein digitaler Stellvorgang erfolgt ! 6.2. Anschluss von LED Verwenden Sie LED-bestückte Lichtsignale, ist für den Betrieb am WD10 ein Vorwiderstand zur Strombegrenzung erforderlich. Ein Betrieb ohne Vorwiderstand zerstört die LED! Prüfen Sie, ob dieser Vorwiderstand in Ihrem Signal eingebaut ist.

  • Seite 18: Anschluss Mehrbegriffiger Lichtsignale Der Dr, Db, Öbb, Sbb

    Anschluss mehrbegriffiger Lichtsignale der DR, DB, ÖBB, SBB DB – Lichtsignale Stellen Sie die benutzte Ausgangsgruppe des Decoders WD10 auf die Betriebsart „Lichtsignale mit max. 4 Signalbildern“ (Betriebsart 7) ein. Sie können an diese Ausgangsgruppe 2 Lichtsignale mit jeweils max. 4 Signalbildern anschließen. Das Signal 1 verbinden Sie mit den Klemmen 1 bis 4 und das Signal 2 mit den Klemmen 5 bis 8.
  • Seite 19 1N4148 zum Einsatz. ÖBB – Lichtsignale Stellen Sie die benutzte Ausgangsgruppe des Decoders WD10 auf die Betriebsart „Lichtsignale mit max. 4 Signalbildern“ (Betriebsart 7) ein. Sie können an diese Ausgangsgruppe 2 Lichtsignale mit jeweils max. 4 Signalbildern anschließen. Das Signal 1 verbinden Sie mit den Klemmen 1 bis 4 und das Signal 2 mit den Klemmen 5 bis 8.
  • Seite 20 Anleitung WD10 SBB – Lichtsignale Typ L Stellen Sie die benutzte Ausgangsgruppe des Decoders WD10 auf die Betriebsart „Lichtsignale mit max. 4 Signalbildern“ (Betriebsart 7) ein. Sie können an diese Ausgangsgruppe 2 Lichtsignale mit jeweils max. 4 Signalbildern anschließen. Das Signal 1 verbinden Sie mit den Klemmen 1 bis 4 und das Signal 2 mit den Klemmen 5 bis 8.

  • Seite 21: Anschluss Mehrbegriffiger Lichtsignale Der Ns

    1N4148 zum Einsatz. 6.4. Anschluss mehrbegriffiger Lichtsignale der NS Stellen Sie die benutzte Ausgangsgruppe des Decoders WD10 auf die Betriebsart „Lichtsignale mit max. 4 Signalbildern“ (Betriebsart 8) ein. Sie können an diese Ausgangsgruppe 2 Lichtsignale mit jeweils max. 4 Signalbildern anschließen. Das Signal 1 verbinden Sie mit den Klemmen 1 bis 4 und das Signal 2 mit den Klemmen 5 bis 8.

  • Seite 22: Benutzer-Modus : Programmierung Einer Schranke

    Ausgang in den CVs 128 bis 143 erfolgen. Bei selbst erstellten Lichtbildern können Sie keinen Überblendeffekt für statische Signale verwenden. Weitere Beispiele für Signalbilder oder Anwendungen des Decoders erhalten Sie im Internet : www.kuehn-digital.de 6.6. Benutzer-Modus : Programmierung einer Schranke Als Beispiel für die Einstellmöglichkeiten im Benutzer-Modus wird der Anschluss...

  • Seite 23: Beleuchtungsmodus

    Anleitung WD10 6.7. Beleuchtungsmodus In dieser Betriebsart erzeugen die 8 Ausgänge einer Gruppe verschiedene Lichteffekte. Diese werden durch Weichstellbefehle auf die dieser Gruppe zugeordneten Weichennummern ein- bzw. ausgeschaltet. 7. Garantiebedingungen Jeder Decoder wird vor seiner Auslieferung auf vollständige Funktion überprüft.
  • Seite 24 Anleitung WD10 Märklin® ist ein eingetragenes Warenzeichen der Gebr. Märklin & Cie. GmbH, Göppingen RailCom® ist ein eingetragenes Warenzeichen der Lenz Elektronik GmbH, Gießen Dieses Produkt darf am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden. Bitte erfragen Sie die zuständige Entsorgungsstelle bei Ihrer Gemeindeverwaltung oder Ihrem Händler.
