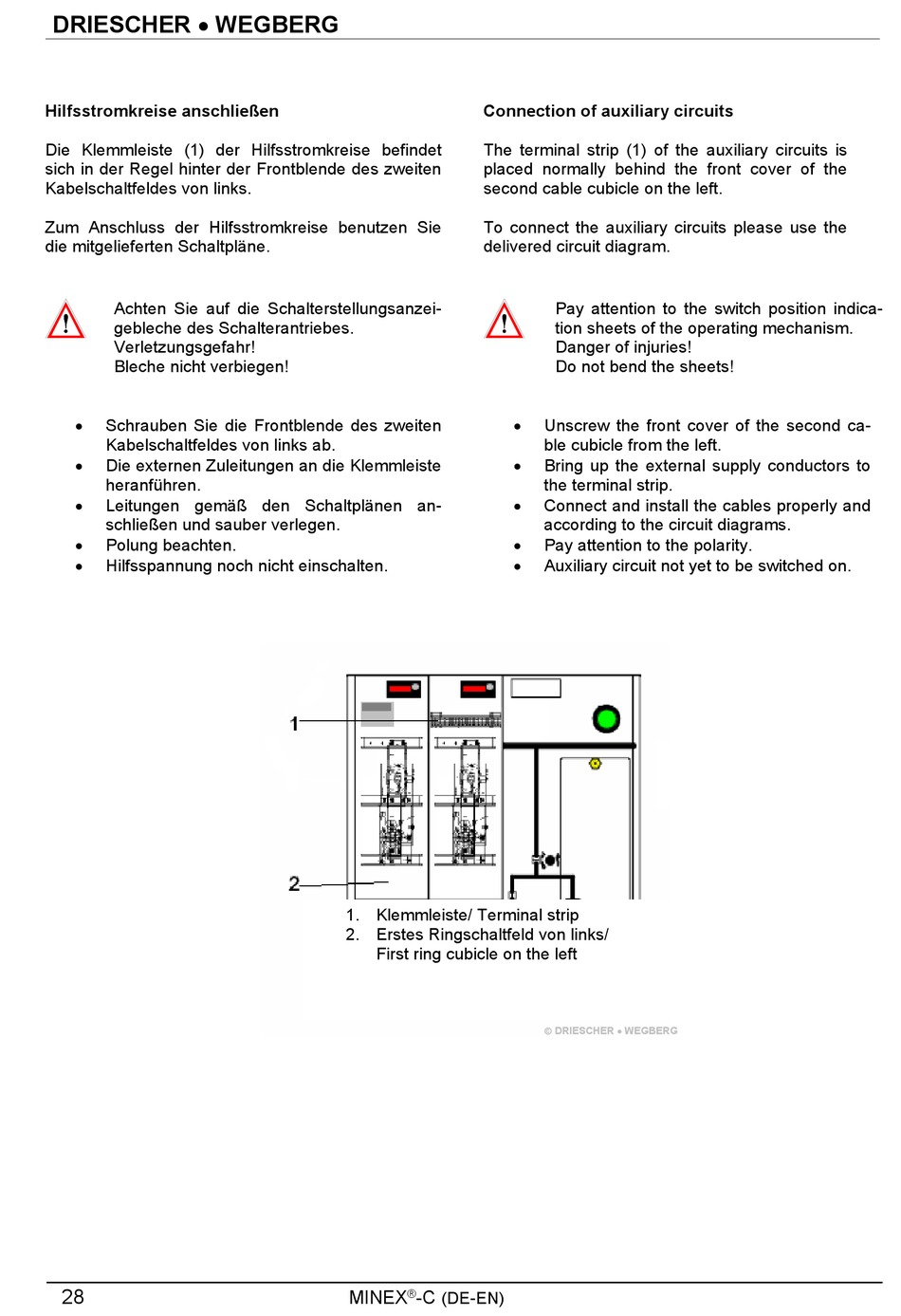

Driescher MINEX-C Montage- Und Betriebsanleitung Seite 28

DRIESCHER  WEGBERG
Hilfsstromkreise anschließen
Die Klemmleiste (1) der Hilfsstromkreise befindet
sich in der Regel hinter der Frontblende des zweiten
Kabelschaltfeldes von links.
Zum Anschluss der Hilfsstromkreise benutzen Sie
die mitgelieferten Schaltpläne.
Achten Sie auf die Schalterstellungsanzei-
gebleche des Schalterantriebes.
Verletzungsgefahr!
Bleche nicht verbiegen!

Schrauben Sie die Frontblende des zweiten
Kabelschaltfeldes von links ab.

Die externen Zuleitungen an die Klemmleiste
heranführen.

Leitungen gemäß den Schaltplänen an-
schließen und sauber verlegen.

Polung beachten.

Hilfsspannung noch nicht einschalten.
28
Connection of auxiliary circuits
The terminal strip (1) of the auxiliary circuits is
placed normally behind the front cover of the
second cable cubicle on the left.
To connect the auxiliary circuits please use the
delivered circuit diagram.





1. Klemmleiste/ Terminal strip
2. Erstes Ringschaltfeld von links/
First ring cubicle on the left
MINEX ® -C
(DE-EN)
Pay attention to the switch position indica-
tion sheets of the operating mechanism.
Danger of injuries!
Do not bend the sheets!
Unscrew the front cover of the second ca-
ble cubicle from the left.
Bring up the external supply conductors to
the terminal strip.
Connect and install the cables properly and
according to the circuit diagrams.
Pay attention to the polarity.
Auxiliary circuit not yet to be switched on.
