Montage- und Betriebsanleitung
Operation and Assembly Instructions

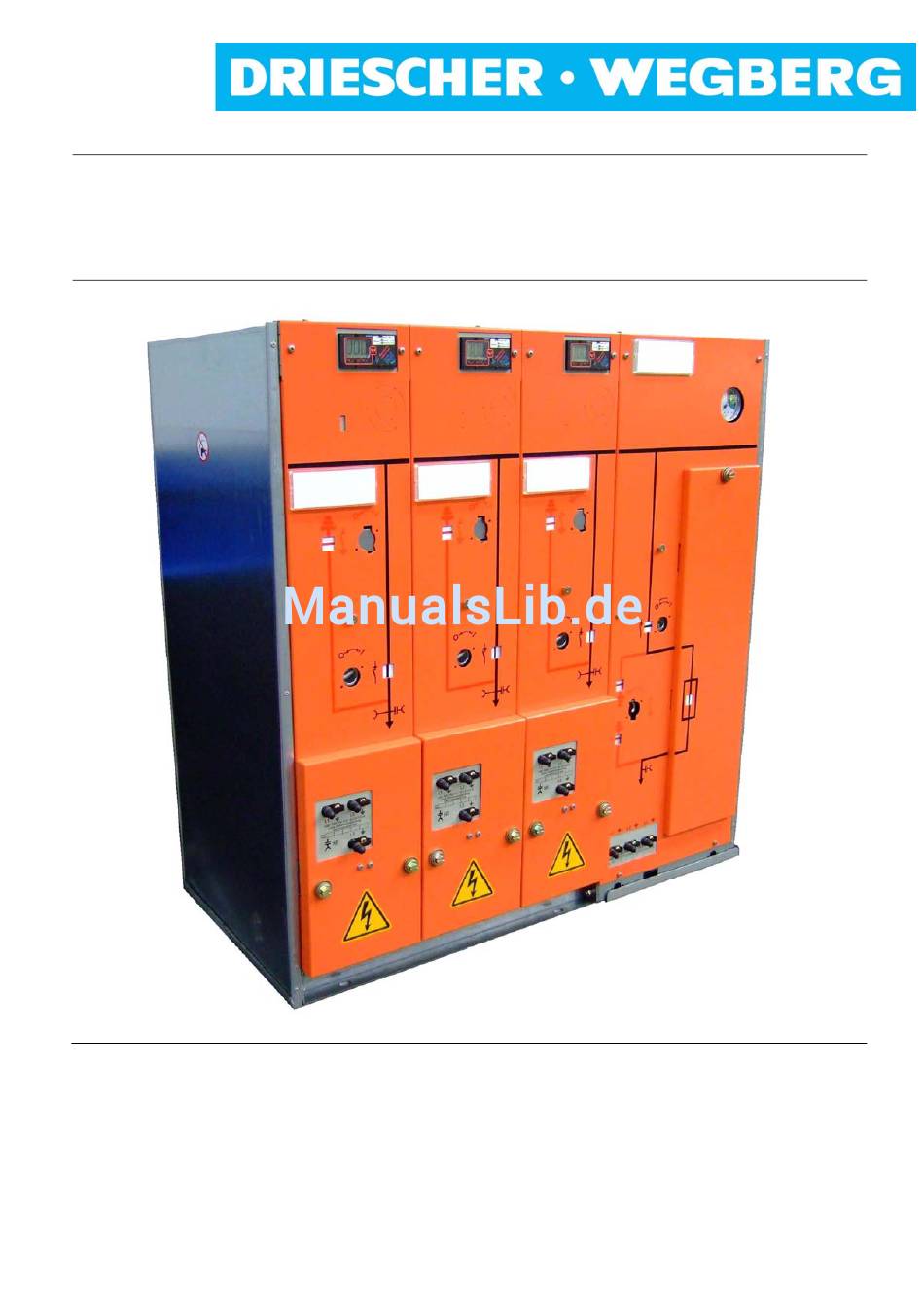

Mittelspannungs-Lastschaltanlage
Typ MINEX
®
-C
SF
-isoliert
6
Bemessungsspannung bis 24 kV
Bemessungsstrom 630 A
© DRIESCHER • WEGBERG
Medium Voltage Switchgear
Type MINEX
®
-C
SF
-insulated
6
Rated voltage up to 24 kV
Rated current 630 A
11/2017
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Driescher MINEX-C
