PS150C
Anleitung für Montage, Bedienung und Wartung
1 Einleitung
Wir danken Ihnen für den Kauf des LORENTZ PS150C-Pum-
psystems. LORENTZ hat für Solarpumpen neue Standards
für die Qualität und Rentabilität gesetzt. Es kommen die
modernsten Fördertechnologien zum Einsatz, die bis zur
Einführung der LORENTZ-Pumpsysteme im Jahr 2002 sehr
teuer waren.
PS150C ist ein hocheffizientes Pumpsystem, das eine
ortsunabhängige Wasserversorgung mit demselben Lei-
tungsdruck garantiert, wie Sie ihn aus ihrem normalen Was-
seranschluss gewöhnt sind. Damit können unkompliziert
und sparsam Anwendungen wie Bewässerung, Viehtränken,
schwimmende Pumpstationen, der Wassertransport zu weit
entfernten Verbrauchsorten etc. realisieren.

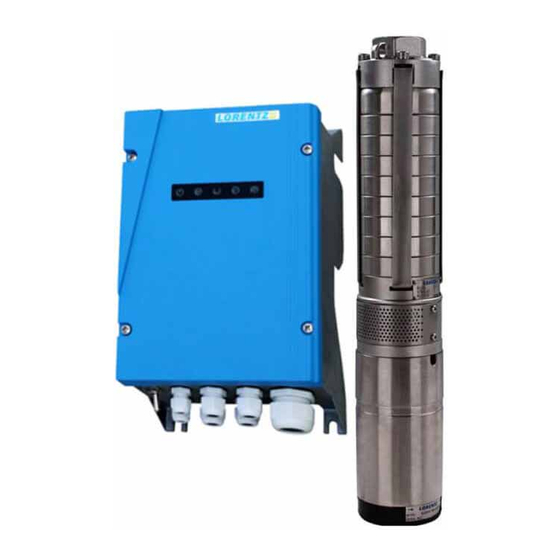

PS150C ist eine Unterwasserpumpe mit Zentrifugalpump-
kopf. Der bürstenlose Motor wurde speziell für die LOR-
ENTZ-Pumpsysteme entwickelt, er verzichtet auf die war-
tungsanfälligen, regelmäßig auszutauschenden Bürsten.
Der Motor verwendet Seltene-Erden-Magnettechnologie
und handgewickelte Kupferspulen mit besonders hoher
Kupferdichte. Der Motor arbeitet besonders sparsam und
entwickelt im Betrieb sehr wenig Abwärme.
Die PS150C kann mit demselben Controller entweder als
Batteriesystem mit 12 V oder 24 V oder als PV-direkt-Sys-
tem betrieben werden.
Die PV-Batterie wird während des Tages durch das integ-
rierte Ladegerät geladen, das auch bei geringer Sonnenein-
strahlung, die für den Pumpbetrieb nicht ausreicht, arbeitet.
Mit der in den Batterien gespeicherten Energie kann die
Pumpe jederzeit in Betrieb genommen werden, tags und

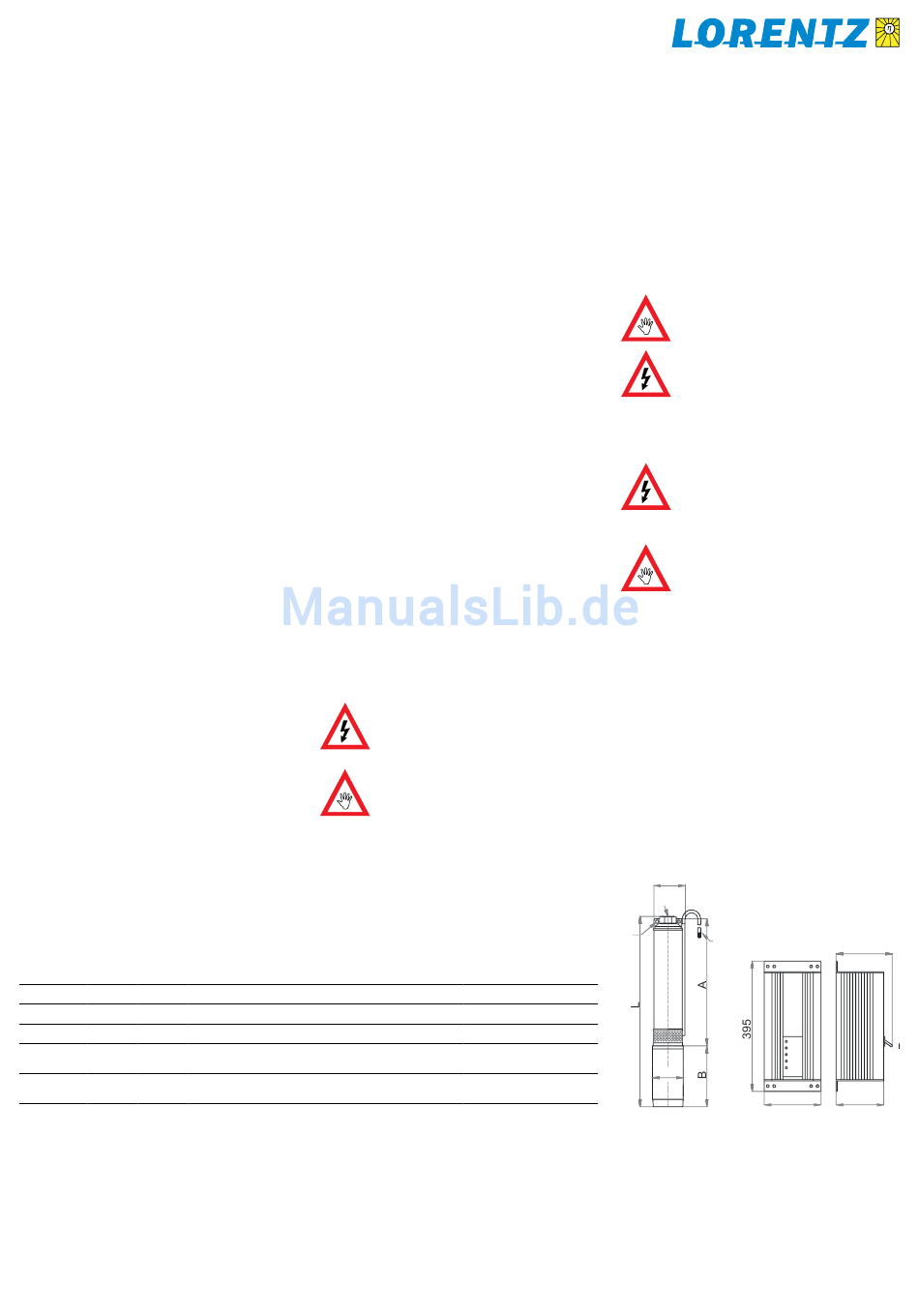

3 Systemabmessungen
Abmessungen
L A
[mm] [mm]
Pumpeinheit
593 408
C-SJ5-8
Controller
PS150
BERNT LORENTZ GmbH & Co. KG | Krögerskoppel 7, D-24558 Henstedt-Ulzburg, Tel. +49 (0) 4193 7548 - 0, Fax - 29, www.lorentz.de
Änderungen ohne vorherige Ankündigung und Irrtümer vorbehalten.
nachts bzw. in Zeiten mit schlechtem Wetter und geringer
Sonneneinstrahlung. Längere Schlechtwetterperioden mit
einem Wasserbedarf von bis zu 10 m
zuverlässig überbrückt werden, weil das hocheffiziente Sys-
tem auch noch mit geringer Batterieleistung arbeitet.
Die Pumpe wurde aus korrosionsbeständigen Materialien
hergestellt (Edelstahl).
Prüfen Sie vor Beginn der Installation die Typennummern
aller gelieferten Systemkomponenten, um sicherzustellen,
dass Ihnen die richtigen Bauteile vorliegen. Prüfen Sie an-
hand der Systembeschreibung und der Leistungsdiagramme
am Ende dieser Anleitung, ob das System für Ihre Anwen-
dungssituation geeignet ist. Kontaktieren Sie im Zweifels-
falle Ihren Lieferanten, bevor Sie mit dem Anschluss der
Pumpe beginnen.
Füllen Sie vor der Installation den Systembericht aus. Er ist
eine wichtigste Informationsquelle, falls es bei der Inbe-
triebnahme oder im späteren Betrieb zu Problemen kom-
men sollte.
Symbole
S
S
1m
1m
O8
O8
B D S Verpackung
[mm] [mm] [mm × mm × mm]
185 100 G 1 1/2 in 650 × 160 × 150
D
D
320 × 240 × 160
pro Tag können so
3
Warnung
Missachtung kann zu Verletzungen führen
oder die Systemkomponenten beschädigen
Achtung
Empfehlung, um Fehlfunktionen oder vorzeiti-
gen Verschleiß zu vermeiden
O147
O147
S
S
1m
1m
Verpackung
O8
O8
Volumen Gewicht (netto) Gewicht (brutto)
[m 3 ] [kg]
0,0160 12,0
D
D
0,0123 1,2
2 Warnhinweise
Missachtung der Hinweise führt zum Er-
löschen der Gewährleistung.
PS150C Pumpsysteme sind anders als
viele andere Pumpsysteme. Es handelt
sich um eine Unterwasserpumpe. Vor Be-
ginn der Installation und Inbetriebnah-
me sollte diese Bedienungsanleitung
gründlich gelesen werden.
Installation und Betrieb müssen entspre-
chend den örtlichen Vorschriften und
den gängigen Gepflogenheiten für einen
sicheren Betrieb durchgeführt werden.
Die Bedienungsanleitung enthält wichti-
ge Wartungshinweise. Sie ist Eigentum
des Besitzers der Pumpe. Nach der Ins-
tallation der Anlage ist die Anleitung
dem Besitzer des Pumpsystems zu über-
geben.
98
98
S
S
O10
1m
O10
1m
[kg]
12,5
D
D
1,8
165
165
ON
OFF
178 150
178 150
