Erforderliche Werkzeuge

Eine sichere Arbeitsumgebung gewährleisten

Der Austausch der IO-Platine kann vor Ort durchgeführt werden.

• PS2-Steuerung ausschalten

• PV-Trennkasten öffnen

• PV-Stromversorgung vom Pumpsystem trennen
  Stellen Sie sicher, dass das System während des gesamten Austauschs getrennt bleibt

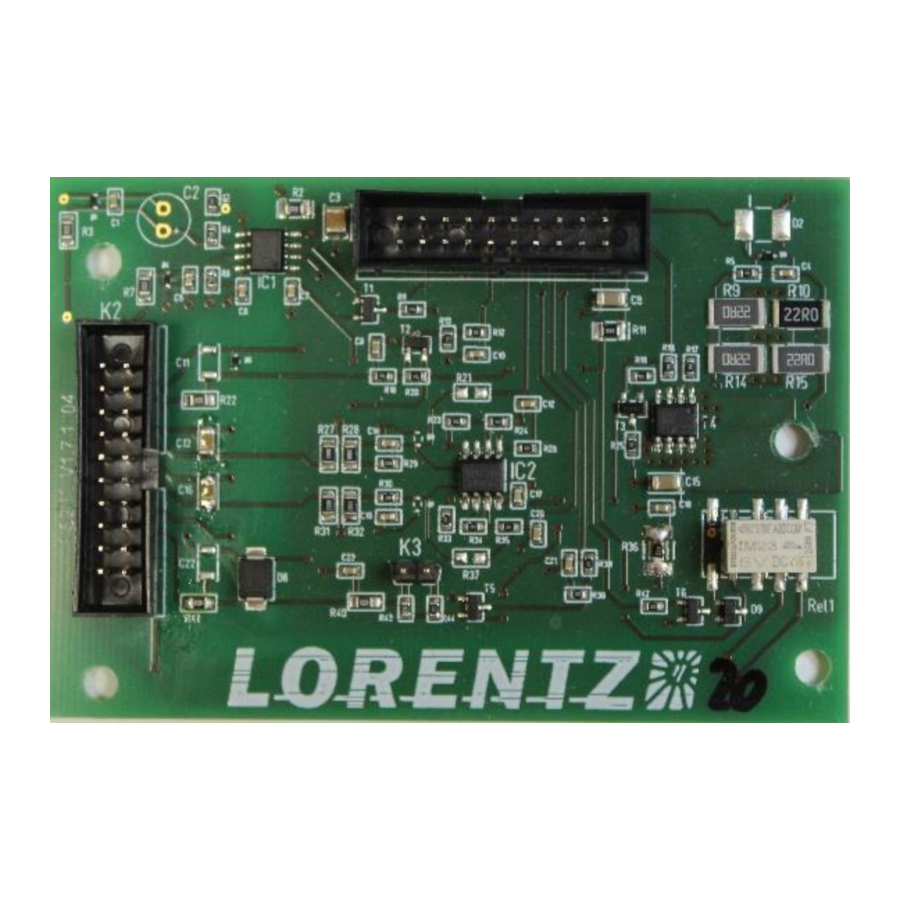

IO-Platine austauschen

Stellen Sie stets sicher, dass die elektronischen Komponenten vor Schäden durch elektrostatische Entladung (ESD) geschützt sind! Wir empfehlen, beim Umgang mit elektronischen Bauteilen ein ESD-Schutzarmband zu tragen.

PS2-Abdeckung entfernen & Eingangsspannung prüfen

• Verwenden Sie den PH2-Schraubendreher, um die Schrauben zu lösen, die die PS2-Abdeckung fixieren

• PS2-Abdeckung entfernen
• Prüfen Sie, ob die Eingangsspannung 0V beträgt, um zu bestätigen, dass die Stromversorgung getrennt ist
  Warten Sie ca. 2 Minuten, um die Kondensatoren zu entladen


IO-Platine entfernen

• Beide Flachbandkabel entfernen
  Ziehen Sie nicht an den Flachbandkabeln, sondern nur am Stecker

• Jede Halteklammer zusammendrücken, um die IO-Platine anzuheben


• IO-Platine entfernen


• Das lange Flachbandkabel entfernen
  Ziehen Sie nicht an den Flachbandkabeln, sondern nur am Stecker

• Beide Halteklammern zusammendrücken, um die LED-Platine anzuheben
• Das Entfernen des Flachbandkabels der LED-Platine ist nicht notwendig

• Auch das Flachbandkabel entfernen
  Ziehen Sie nicht an den Flachbandkabeln, sondern nur am Stecker


Steuerung wieder zusammenbauen

• Das kurze neue Flachbandkabel installieren
• Sicherstellen, dass das Flachbandkabel korrekt installiert ist (vollständig in der Leiterplattenbuchse)

• LED-Platine eindrücken

• Das zweite längere neue Flachbandkabel auf der Leistungsplatine installieren

• Sicherstellen, dass das Flachbandkabel korrekt installiert ist (vollständig in der Leiterplattenbuchse)
• Das Flachbandkabel nach links biegen, zwischen Kondensator und Klemmen
• Die neue IO-Platine eindrücken

• Beide neuen Flachbandkabel in die Leiterplattenbuchsen eindrücken

• Sicherstellen, dass die Flachbandkabel korrekt installiert sind (vollständig in den Leiterplattenbuchsen)
• PS2-Abdeckung schließen


• Schraube mit min. 2Nm festziehen

• PV-Generator mit der PS2-Steuerung verbinden

• PS2-Steuerung einschalten, um die LED-Platine zu testen


Sicherheitshinweise

LESEN UND BEFOLGEN SIE ALLE ANWEISUNGEN! BEWAHREN SIE DIESE ANWEISUNGEN FÜR ZUKÜNFTIGE BEZUGNAHME AUF!

• Qualifikation und Schulung des Personals – Das gesamte Personal muss für die Ausführung dieser Art von Arbeit vollständig qualifiziert sein. Verantwortung, Kompetenz und die Beaufsichtigung dieses Personals müssen vom Benutzer streng geregelt werden. Sollte dem verfügbaren Personal die erforderliche Qualifikation fehlen, muss es entsprechend geschult und unterwiesen werden. Der Betreiber/Benutzer muss sicherstellen, dass das Personal den Inhalt der Anleitung vollständig versteht.
• Gefahren bei Nichtbeachtung der Sicherheitssymbole – Die Nichtbeachtung der Sicherheitshinweise und -symbole kann eine Gefahr für Menschen sowie für die Ausrüstung selbst darstellen. Nichteinhaltung kann jegliche Garantien ungültig machen. Die Nichtbeachtung von Sicherheitshinweisen und -symbole kann zum Beispiel Folgendes nach sich ziehen: Ausfall wichtiger Funktionen der Ausrüstung/Anlage; Versagen vorgeschriebener Methoden für Wartung und Reparatur; Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkungen; Gefahr für die Umwelt durch Austritt gefährlicher Materialien; Gefahr von Schäden an Ausrüstung und Gebäuden.
• Sicherheitsgerechter Betrieb – Die in der Anleitung enthaltenen Sicherheitshinweise, bestehende nationale Vorschriften zur Unfallverhütung sowie interne Richtlinien und Sicherheitsvorschriften für den Betreiber und Benutzer sind jederzeit zu beachten.
• Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten – Es liegt in der Verantwortung des Benutzers, sicherzustellen, dass alle Wartungs-, Inspektions- und Montagearbeiten ausschließlich von autorisierten und qualifizierten Fachkräften durchgeführt werden, die durch sorgfältiges Studium der Betriebsanleitung ausreichend informiert sind. Die Unfallverhütungsvorschriften müssen beachtet werden. Alle Arbeiten am Gerät sollten durchgeführt werden, wenn es nicht in Betrieb und idealerweise elektrisch isoliert ist. Die Reihenfolge zum Abschalten des Geräts ist im Handbuch beschrieben und muss strengstens eingehalten werden.
• Unbefugte Änderungen und Herstellung von Ersatzteilen – Jegliche Umrüstung oder Änderung der Ausrüstung darf nur nach Rücksprache mit dem Hersteller vorgenommen werden. Originalersatzteile und vom Hersteller autorisiertes Zubehör gewährleisten die Betriebssicherheit. Die Verwendung nicht autorisierter Teile kann jegliche Haftung seitens des Herstellers erlöschen lassen.
• Unbefugter Betrieb – Die Betriebssicherheit der gelieferten Ausrüstung ist nur dann gewährleistet, wenn die Ausrüstung gemäß den in dieser Anleitung enthaltenen Anweisungen verwendet wird.
• Zitierte Normen und weitere Dokumentationen – DIN 4844 Part 1 Safety marking; Safety symbols W 8, Supplement 13; DIN 4844 Part 1 Safety marking; Safety symbols W 9, Supplement 14
