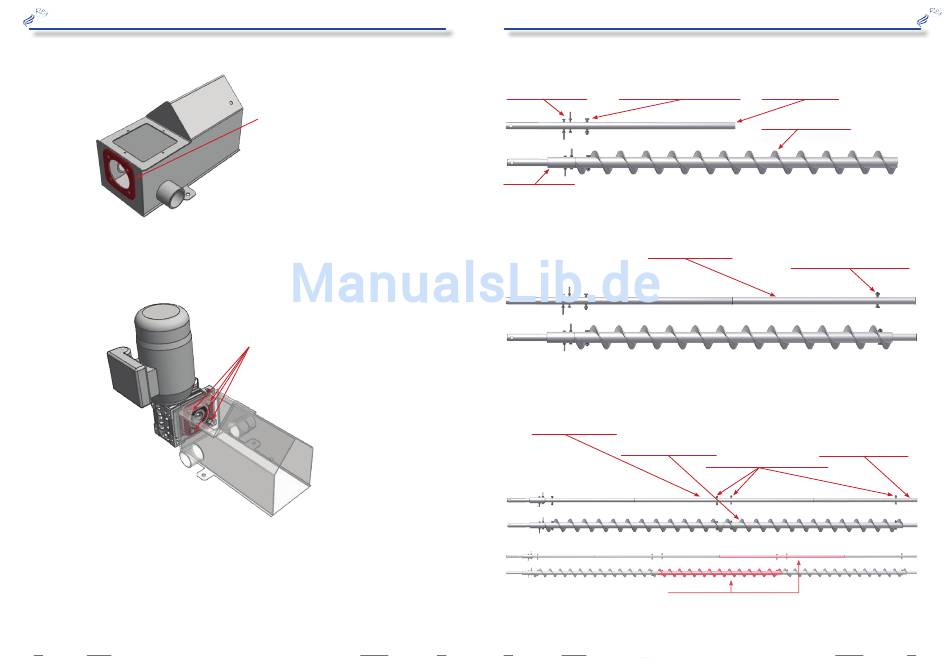

02.01 Aufbau Grundmodul

Montieren Sie die Dichtung Nr. 200005022 am Grundkasten Nr. 201100001.
02.02 Aufbau Schneckenkopf
Vereinigen Sie den Grundkasten mit dem Schneckenmotor zum Schneckenkopf
HAPERO Re² Montageanleitung Lagerraumschnecke
14
Versione 2.0
Aufbau der Lagerraumschnecke
Dichtung Nr. 200005022
Mit den beigelegten 4 Schrauben Nr.
1011812 und den 4 Fächerscheiben Nr.
23528 fixieren Sie dem Schneckenmotor
mit dem Grundkasten.
Aufbau der Lagerraumschnecke
02.03 Schneckenwendel Montage Grundmodul (Teil 1)
Schrauben Nr. 1011660 mit Muttern Nr. 21116
Immer gegengleich Montieren
Teilstück Nr. 200002010D
02.04 Schneckenwendel Montage Grundmodul (Teil 2)
02.05 Schneckenwendel Montage 1 Meterverlängerung (Teil 2)
Schneckenrohr Nr. 200002014
Einfügemöglichkeit für weitere „1 Meter" Verlängerungen
2016.05.01 / RW 2016.05.01 / RW
Vereinen Sie das Schneckenrohr mit der Schneckenwendel lt. Zeichnung.
Schraube Nr. 1013845 mit Muttern Nr. 21118
Falls Sie nur das Grundmodul montieren wollen führen Sie Ihre Montage hier fort
Schneckenrohr Nr. 200002013D
Führen Sie die Montage der 1 Meterverlängerung wie unten beschrieben durch.
Schneckenwendel Nr. 201100002A
Schrauben Nr. 1013845 mit Muttern Nr. 21118
HAPERO Re² Montageanleitung Lagerraumschnecke
Schneckenrohr Nr. 200002012D
Schneckenwendel Nr. 201100002
Schraube Nr. 1013845 mit Muttern Nr. 21118
Schneckenrohr Nr. 200002013D
