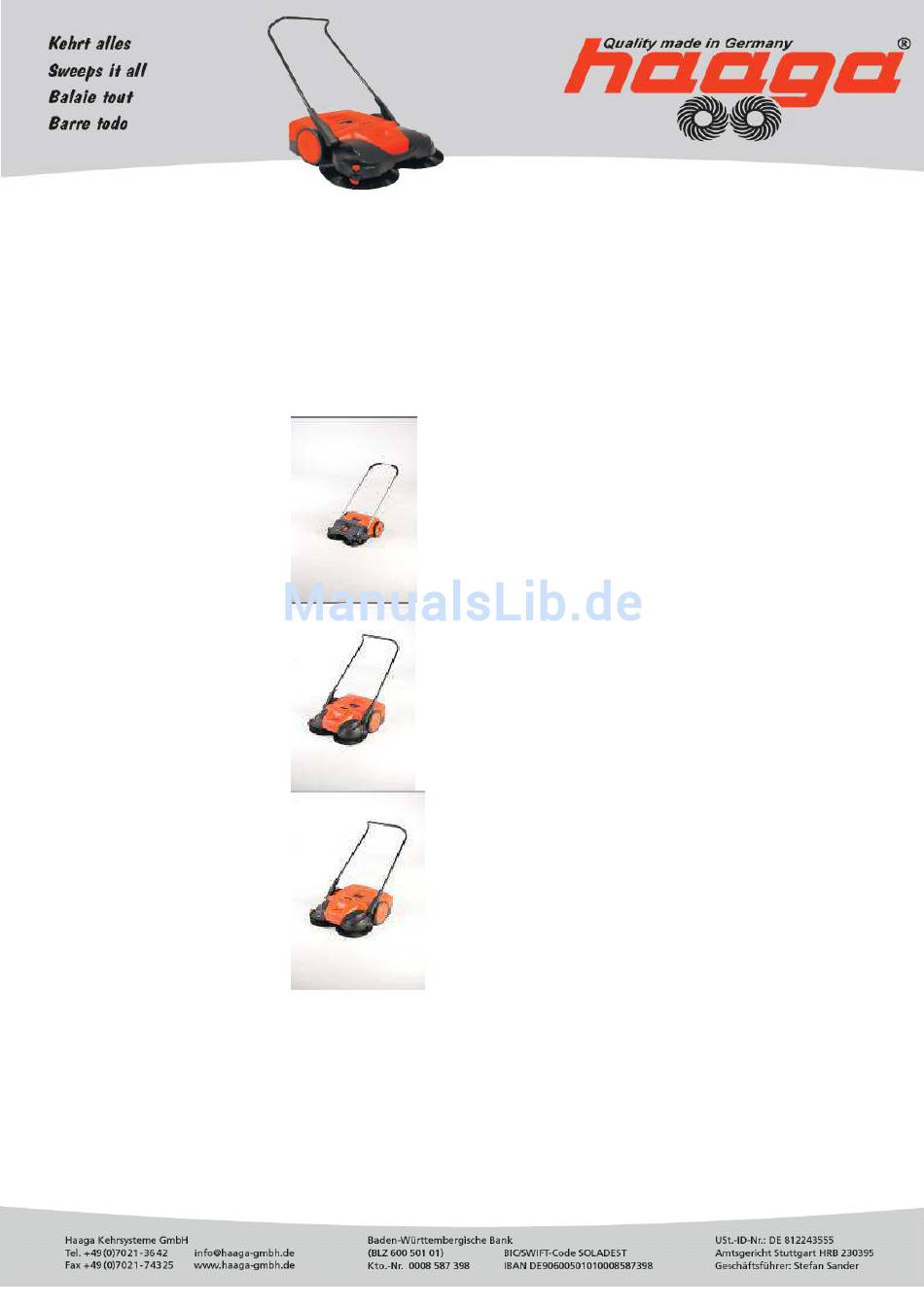

- Seite 1 Reparaturanleitung 2012-07 2XX-Serie 4XX-Serie 6XX-Serie...
-
Seite 2: Inhaltsverzeichnis
Inhalt: 1.Vorwort Seite 3 2. Pflege Seite 3 3. Wartung Getriebe Seite 3 4. Montage/Demontage Schrägräder Seite 4 5. Montage/Demontage Tellerbesen, Zahnhülse und Kupplung Seite 5 6. Montage/Demontage Lagerzapfen Seite 6 7. Kehrwalze austauschen Seite 8 8. Walzenaufnahme austauschen Seite 9 9. -
Seite 3: Pflege
1.Vorwort Alle typischen Service- und Wartungsarbeiten werden in dieser Anleitung ausführlich beschrieben. Bitte verwenden Sie bei Reparaturen nur originale Haaga-Ersatzteile. Bei Reparaturen oder Wartungsarbeiten an den Tellerbesen, Antriebe oder Kupplungen sollten Sie folgendes beachten: Bitte niemals beide Seiten gleichzeitig demontieren. Verschiedene Komponenten sind nur für die rechte Seite oder die linke Seite einsetzbar und können beim... -
Seite 4: Montage/Demontage Schrägräder
4. Montage/Demontage Schrägräder bei allen Modellreihen (200er, 400er oder 600er Serie) gilt: Höhenverstellung auf Position 8, Position der Schrägräder mit den Laufflächen nach innen. Die Schrägräder sind im Lagerzapfen-Deckel verrastet und können von Hand abgezogen werden. Je nach Verschmutzungsgrad der Maschine muss hier mehr Kraft aufgewendet werden. Die Tellerbesen sind mit zwei Symbolen gekennzeichnet (L /// und R \\\). -
Seite 5: Montage/Demontage Tellerbesen, Zahnhülse Und Kupplung
5. Montage/Demontage Tellerbesen, Zahnhülse und Kupplung Demontieren Sie erst die Schrägräder (wie in Abschnitt 2 beschrieben). Greifen Sie den Tellerbesen mit einer Hand, mit der anderen Hand fixieren Sie den Rahmen der Maschine. Jetzt ziehen Sie den Tellerbesen mit einer leichten Drehbewegung vom Lagerzapfen ab. Lagerzapfen Jetzt können Sie die Zahnhülse und die Kupplung mit einer Drehbewegung aus dem Tellerbesen ziehen. -
Seite 6: Montage/Demontage Lagerzapfen
Führung Druckstück Die Lagerzapfen der Haaga 497 und 697 werden bei der Montage mit der Führung und dem Druckstück am Schieber aufgesetzt, mit der Aussparung am Rahmen fixiert und angeschraubt. Die Druckstücke werde mit der breiten Öffnung der Führungs-Nut zum Schieber hin eingesetzt. -
Seite 7: Kehrwalze Austauschen
Druckstück Führungs-Nut Bei der Haaga 497 und 697 kann die Achse des Schrägrades nur in einer Position durch den Lagerzapfen eingeführt und im Druckstück verrastet werden. Deshalb ist es ganz wichtig, wie im Abschnitt 2 beschrieben, die Schrägräder bei der Montage/Demontage in Fahrtrichtung (Lauffläche nach innen zeigend) auszurichten und abzuziehen bzw. -
Seite 8: Walzenaufnahme Austauschen
Drehrichtung 8. Walzenaufnahmen austauschen Kehrwalze, wie in Abschnitt 5 beschrieben, ausbauen. Radhalter mit einem Schraubendreher vom Laufrad entfernen. Laufräder abziehen. Nun müssen Sie die Schrauben der Walzenaufnahmen lösen (Im Ritzel), danach können Sie die Walzenaufnahmen herausziehen. Neue Walzenaufnahme einstecken und verschrauben. Laufräder wieder einsetzen und die Radhalter einstecken. - Seite 9 9. Kupplungsmitnehmer am Laufrad tauschen Haaga 4XX und 6XX-Serie Laufrad, wie im Abschnitt 8 beschrieben, abbauen. Zahnrad von der Achse ziehen. Kupplungs- Mitnehmer aus dem Zahnrad herausziehen. Beim Zusammenbau darauf achten, dass die Kupplungs-Mitnehmerzapfen in die ovalen Aussparungen des Zahnradgehäuses eingesteckt werden.
- Seite 10 10. Motor für Kehrwalze tauschen Haaga 6XX-Serie Der Motor für die Kehrwalze sitzt hinter dem rechten Laufrad. Zum Tausch muss das Laufrad, wie im Abschnitt 8 beschrieben abgezogen werden. Ziehen Sie die Stromanschlüsse am Motor ab, danach müssen die 4 Schrauben herausgedreht werden. Neuen Motor einsetzen und mit den Schrauben befestigen.
-
Seite 11: Kehrlippe Tauschen
11. Kehrlippe tauschen Die Kehrlippe ist ein Verschleißteil und muss regelmäßig ausgetauscht werden. Zum Tausch der Kehrlippe müssen Sie zuerst die Befestigungs-Nippel der Kehrlippe abschneiden, danach können Sie die Kehrlippe abziehen. Zum Einbau der neuen Kehrlippe muss diese mit einem Haar-Föhn oder durch eintauchen in warmes Wasser erwärmt werden. -
Seite 12: Rastfeder Im Schiebebügel Einbauen
12. Rastfeder im Schiebebügel einbauen Die Rastfeder zusammendrücken und in den Schiebebügel einführen. Die Rastnase muss in der Öffnung am Schiebebügel einklicken. Jetzt kann der Schiebebügel in den Griffbeschlag eingesteckt und verrastet werden. Wenn beide Griffbeschläge montiert sind dann den Schiebebügel an der Maschine befestigen. Seite 12... -
Seite 13: Akku Tauschen
13. Akku tauschen Abdeckhaube entriegeln, öffnen und danach seitlich aus den Führungen schieben. Abdeckhaube abnehmen. Spannungsanschlüsse abziehen. Batteriehalter an den Griffen nach oben abziehen, danach den Akku entnehmen. Batteriehalter Neuen Akku einsetzen und in umgekehrter Reihenfolge wieder zusammenbauen. Unbedingt auf richtige Polarität beim Anschließen der Batteriekabel achten. -
Seite 14: Ladebuchse, Schalter Mit Überlastschutz, Led Überwachung Tauschen
14. Ladebuchse, Schalter mit Überlastschutz, LED Überwachung tauschen Akku wie im Kapitel 12 beschrieben ausbauen. Montageplatte aus den Führungen abziehen. Montageplatte Ladebuchse Schalter LED-Überwachung Stromanschlüsse an der Ladebuchse abziehen, Überwurfmutter lösen danach die Ladebuchse nach oben weg entnehmen. Neue Ladebuchse einstecken und in umgekehrter Reihenfolge wieder zusammenbauen. - Seite 15 Neue Motoren einsetzen und mit den 4 Schrauben fixieren. Einstellschablone auf den Lagerzapfen schieben. Die Schablone gibt den Abstand der Antriebsschnecke vor. Wenn die Schnecke satt an der Schablone anliegt, Befestigungs-Schrauben der Motoren anziehen. Schablone Antriebsschnecke Polarität: rot = plus, blau = minus Spannungsversorgung wieder anschließen.
-
Seite 16: Störungssuche
Antriebsritzel defekt Antriebsritzel tauschen Abschnitt 7 bis 8 Kupplungsmitnehmer defekt Kupplungsmitnehmer tauschen Anschnitt 9 Walzenmotor defekt. Walzenmotor tauschen. (Haaga 6XX Serie) Abschnitt 10 Maschine zieht beim Schieben Eines der Schrägräder hat eine Verunreinigung beseitigen nach links/rechts Schwergänigkeit Schneckengetriebe mit Gleitspray einsprühen... -
Seite 17: Werkzeuge Und Hilfsmittel
17. Werkzeuge und Hilfsmittel Bezeichnung: Haaga-Nr.: Silikonspray 923 000 Einstellschablone 501 450 Seite 17... - Seite 18 Notizen: _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ _____________________________________________________________________ Seite 18...
- Seite 19 Haaga Kehrsysteme GmbH Wielandstr. 24, D-73230 Kirchheim Fon: +49 (0) 70 21 / 36 42 Fax: +49 (0) 70 21 / 7 43 25 info@haaga-gmbh.de www.haaga-gmbh.de Zentrale Kundendienst-Werkstatt in Deutschland U&W GmbH Jakob-Wolf-Str. 26, D-63179 Obertshausen Fon: +49 (0) 6104 60 05 100 Fax: +49 (0) 3212 12 39 075 info@uwgmbh.de...
