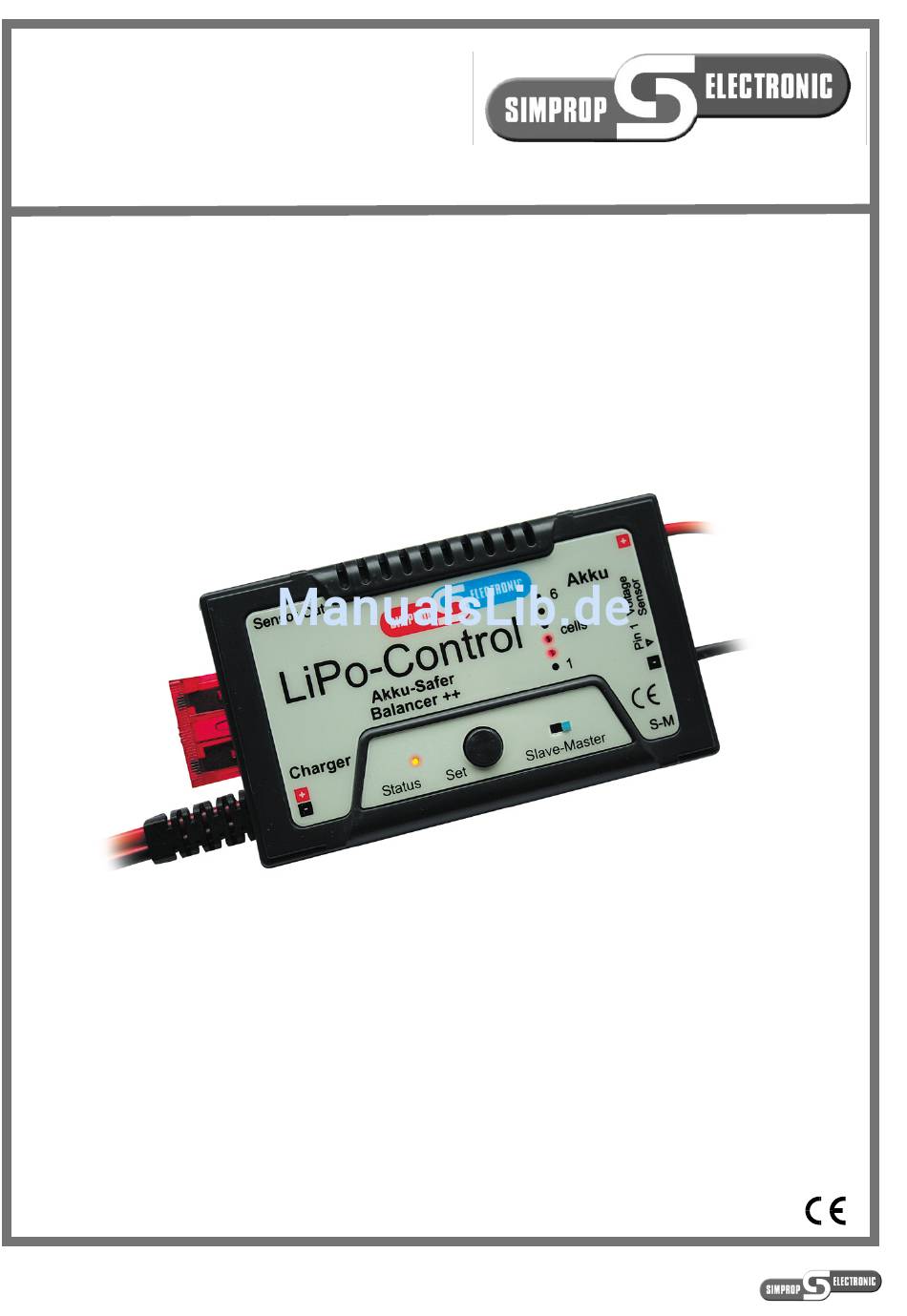

Betriebsanleitung Akku-Safer Balancer++
LiPo-Control
Best.-Nr.: 010 102 8
Technische Änderungen vorbehalten / Technical content subject to change
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für simprop electronic 010 102 8

Inhaltszusammenfassung für simprop electronic 010 102 8

  • Seite 1 Simprop electronic Walter Claas GmbH & Co KG Ostheide 5 www.simprop.de D - 33428 Harsewinkel Betriebsanleitung Akku-Safer Balancer++ LiPo-Control Best.-Nr.: 010 102 8 Technische Änderungen vorbehalten / Technical content subject to change...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ........................2 Einleitung ..........................3 Technische Daten im Überblick ....................4 1. Wichtige allgemeine Sicherheitshinweise ................5 2. Das LiPo-Control im Überblick ................... 7 2.1. Was kann das LiPo-Control? Warum brauche ich es? ..........7 2.2. Anschlüsse, Bedienelemente und LED-Anzeigen ............. 8 2.2.1.

  • Seite 3: Einleitung

    Einleitung Sehr geehrter Kunde! Vielen Dank, dass Sie sich für einen Akku-Safer/Balancer aus dem Hause Simprop electronic entschieden haben. Sie haben ein hochwertiges Qualitätsprodukt erworben, das Ihnen hilft Ihre wertvollen Lithium-Polymer-Akkus (kurz LiPo-Akkus) zu pflegen und beim Laden/Entladen vor Beschädigungen zu schützen. Beachten Sie, dass das LiPo-Control nur mit Lithium-Polymer- Akkus (LiPo-Akkus) betrieben werden darf! Das LiPo-Control ist nicht nur ein Balancer, sondern bietet darüber hinaus noch verschiedene...

  • Seite 4: Technische Daten Im Überblick

    Technische Daten im Überblick ausschließlich Lithium-Polymer Akkutypen 3,7V nominale Zellenspannung Zellenzahl 2-6 Zellen im Single Betrieb 2-12 Zellen im Master-Slave Betrieb (2 LiPo-Control gekoppelt) Betriebsmodi „Connection Mode“ „Disconnection Mode“ Energiesparmodus maximale Eingangsspannung (vom Ladegerät) maximaler Lade-/Entladestrom Auflösung Spannungsmessung ±5mV * LED’s Akkuzustand LED Status gelb...

  • Seite 5: Wichtige Allgemeine Sicherheitshinweise

    1. Wichtige allgemeine Sicherheitshinweise An das LiPo-Control dürfen ausschließlich Lithium-Polymer-Akkupacks angeschlossen werden. Es ist unbedingt empfehlenswert diese Betriebsanleitung komplett zu lesen und genau zu wissen welchen Akkutyp Sie an das LiPo-Control anschließen wollen, damit der Akku korrekt und ohne Schäden am LiPo-Control betrieben werden kann! Beschädigungen, die durch Fehlbedienung oder Modifikation des LiPo-Control hervorgerufen werden, können nicht geltend gemacht werden! Was ist beim Anschluss des LiPo-Control zu beachten?
  • Seite 6 Kurzschlüsse am Ladekabel. Verfahren Sie beim Abklemmen in umgekehrter Reihenfolge. Erst den Akku vom Ladekabel abklemmen und dann erst das Ladekabel vom LiPo-Control trennen. Schließen Sie nie mehr als einen Akku gleichzeitig an das LiPo-Control an. • Wählen Sie einen Lade- oder Entladestrom, der nicht zu groß für den Akku ist •...

  • Seite 7: Das Lipo-Control Im Überblick

    2. Das LiPo-Control im Überblick 2.1. Was kann das LiPo-Control? Warum brauche ich es? Das LiPo-Control ist ein Gerät, das spezielle Funktionen zum Schutz und zur Pflege von Lithium- Polymer-Akkus bietet. An dem Gerät können 2-6 zellige LiPo-Akkupacks mit beliebiger Kapazität (max.

  • Seite 8: Anschlüsse, Bedienelemente Und Led-Anzeigen

    2.2. Anschlüsse, Bedienelemente und LED-Anzeigen Balance LEDs Akkuanschluss Sensor-Schnittstelle (zum Ladegerät bzw. PC (optional)) Voltage-Sensor- Anschluss (Voltage Sensor) Kfz-Flachsicherung 10A S-M Schnittstelle Set Taste Status LED Slave-Master Ladegeräteanschluss Umschalter (zum LiPo-fähigen Ladegerät) 2.2.1. Anschlüsse LiPo-Control zwei Anschlusskabelpaare. links Gerät befindliche Ladegeräteanschluss (gekennzeichnet mit “Charger“) mit 4mm Bananensteckern dient zum Anschluss des LiPo-Control an ein für LiPo-Akkus geeignetes Ladegerät.

  • Seite 9: Bedienelemente

    Links oben am Gerät befindet sich die Sensor-Schnittstelle. Hiermit kann das LiPo-Control mit dem beiliegenden Sensorkabel an ein dafür geeignetes Ladegerät (z.B. Intelli-BiPower, Best.- Nr.:010 099 4) angeschlossen werden (siehe hierzu auch 2.1.). Rechts unten am LiPo-Control befindet sich die S-M Schnittstelle. Als Zubehör ist ein passender S-M-Verbindungskabelsatz erhältlich, mit dem zwei LiPo-Control verbunden werden können, so dass bis zu 12-zellige LiPo-Akkupacks anschließbar sind (siehe hierzu auch 4.4.

  • Seite 10: Sicherung

    Auf dem LiPo-Control befinden sich weiterhin sechs rote Balance LEDs. Für jede angeschlossene LiPo-Zelle ist das Gerät mit einer LED ausgestattet. Ein Aufleuchten oder Blinken einer LED signalisiert, das die zugehörige Zelle gezielt entladen wird und der Balancier-Vorgang aktiv ist. Wenn alle LEDs erloschen sind und die LEDs zuvor 5 mal kurz aufgeblinkt haben, ist der Balancier-Vorgang abgeschlossen und das LiPo-Control schaltet in den Energiesparmodus.

  • Seite 11: Pflege Und Behandlung Von Lithium-Polymer-Akkus

    Lesen Sie sorgfältig den Aufdruck auf dem Akku, die Anleitung zum Akku oder fragen Sie den Verkäufer des Akkus und beantworten Sie folgende Fragen: 1. Ist der Akkutyp Nickel-Cadmium (NiCd), Nickel-Metall Hydrid (NiMH), Lithium-Ion (Li-Ion) oder Lithium-Polymer (LiPo) oder Blei (Pb)? 2.

  • Seite 12: Los Geht's

    Wenn ein LiPo-Akku überhitzt, ziehen Sie ihn sofort vom LiPo-Control ab! Versuchen Sie nicht LiPo-Akkus nachzuladen, wenn das Ladegerät • sofort anzeigt, dass der Akku voll ist. Ein sofortiges Ansteigen der Ladespannung ist ein Zeichen dafür, dass der Akku schon voll ist. In diesem Fall den Akku sofort vom Ladegerät abziehen.

  • Seite 13: Das Lipo-Control Als Balancer Einsetzen (Kein Ladegerät Erforderlich)

    verwenden Sie einen Adapter, siehe Zubehör Seite 19). An dem Ladegeräteanschluss darf nur ein für LiPo-Akkus geeignetes Ladegerät angeschlossen werden. Das Vorgehen richtetet sich danach, was genau Sie tun wollen. Es stehen vier Möglichkeiten zur Auswahl: 1. Sie wollen die Spannungslagen der Zellen in Ihrem LiPo-Akkupack (max. 6 LiPo-Zellen) angleichen ohne ein Ladegerät =>...

  • Seite 14: Das Lipo-Control Als Balancer Und Schutzeinrichtung Beim Laden/Entladen Einsetzen (Ladegerät Erforderlich)

    4.3. Das LiPo-Control als Balancer und Schutzeinrichtung beim Laden/Entladen einsetzen (Ladegerät erforderlich) Wenn Sie das LiPo-Control zwischen Ladegerät und LiPo-Akkupack schalten wollen, um den Akku sicher zu Laden/Entladen mit gleichzeitigem Balancieren, gehen Sie folgendermaßen vor: 1. Schalten Sie den Umschalter „Slave-Master“ in Richtung „Master“. 2.

  • Seite 15: Zwei An Einem Verbraucher Betriebene Lithium-Polymer-Akkupacks Aneinander Angleichen

    4.4. Zwei an einem Verbraucher betriebene Lithium-Polymer-Akkupacks aneinander angleichen Für diese Konfiguration werden zwei LiPo-Controls benötigt, S-M- Verbindungskabelsatz (Best.-Nr.: 010 342 0) gekoppelt betrieben werden. Die Zellenzahl der einzelnen LiPo-Akkupacks kann zwischen 2 und 6 sein, wobei auch Akkupacks mit unterschiedlicher Zellenzahl angeschlossen werden können.

  • Seite 16: Ein Lithium-Polymer-Akkupack Mit Mehr Als 6 Zellen Balancieren

    Gehen Sie bei dieser Konfiguration folgendermaßen vor: 1. Schalten Sie bei einem LiPo-Control den „Slave-Master“ Umschalter in Richtung „Master“, bei dem anderen in Richtung „Slave“. 2. Verbinden Sie die beiden LiPo-Control mit dem 4poligen Kabel aus dem S-M- Verbindungskabelsatz (optional erhältlich). Wenn das LiPo-Akkupack mit einem vorgeschalteten Ladegerät geladen oder entladen werden soll, weiter mit 3., sonst mit 5.: 3.
  • Seite 17 Gehen Sie bei dieser Konfiguration folgendermaßen vor: 1. Schalten Sie bei einem LiPo-Control den „Slave-Master“ Umschalter in Richtung „Master“, bei dem anderen LiPo-Control in Richtung „Slave“. 2. Verbinden Sie die beiden LiPo-Controls mit dem 4poligen Kabel aus dem S-M- Verbindungskabelsatz (optional erhältlich). Wenn das LiPo-Akkupack mit einem vorgeschaltetem Ladegerät geladen oder entladen werden soll, weiter mit 3., sonst mit 5.: 3.

  • Seite 18: Spannungsverläufe Grafisch Auf Dem Pc Darstellen

    4.6. Spannungsverläufe grafisch auf dem PC darstellen Es besteht die Möglichkeit das LiPo-Control mit einem PC zu verbinden. Über eine serielle Schnittstelle (RS 232) oder USB (Umsetzer erforderlich) werden einzelnen Zellen- spannungen, sowie die Gesamtspannung des Akkupacks vom LiPo-Control zum PC übertragen. Mit der kostenlos erhältlichen Software können diese Daten grafisch dargestellt werden.

  • Seite 19: Abkürzungen

    Abkürzungen Begriffe/Abkürzung Bedeutung NiCd Nickel Cadmium NiMH Nickel Metall Hydrid LiPo/Li-Po Lithium Polymer LiIo/Li-Ion Lithium Ionen Lat. Plumbum = Blei (für Bleiakkus) A / V / W Ampere / Volt / Watt Milliamperestunden => Kapazität des Akkus Discharge Entladen Charge Laden Voltage Spannung (wird in Volt angegeben)
  • Seite 20 Erklärung herleiten. 3. Gültigkeitsdauer Diese Erklärung ist nur für während der Anspruchsfrist bei SIMPROP electronic geltend gemachte Ansprüche aus dieser Erklärung gültig. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch den Verbraucher bei einem Händler in der Bundesrepublik Deutschland („Kaufdatum“); sie endet jedoch in jedem Fall spätestens nach 30 Monaten nach dem Herstellungsdatum des Gerätes gemäß...
