Gebrauchsanweisung
Cockpit-Kamera
Vielen Dank, dass Sie die tragbare Cockpit-Kamera mit Bildschirm
gekauft haben! Bitte lesen Sie vor jedem Gebrauch zunächst diese
Anleitung sorgfältig durch, damit die richtige Bedienung gewähr-
leistet ist.

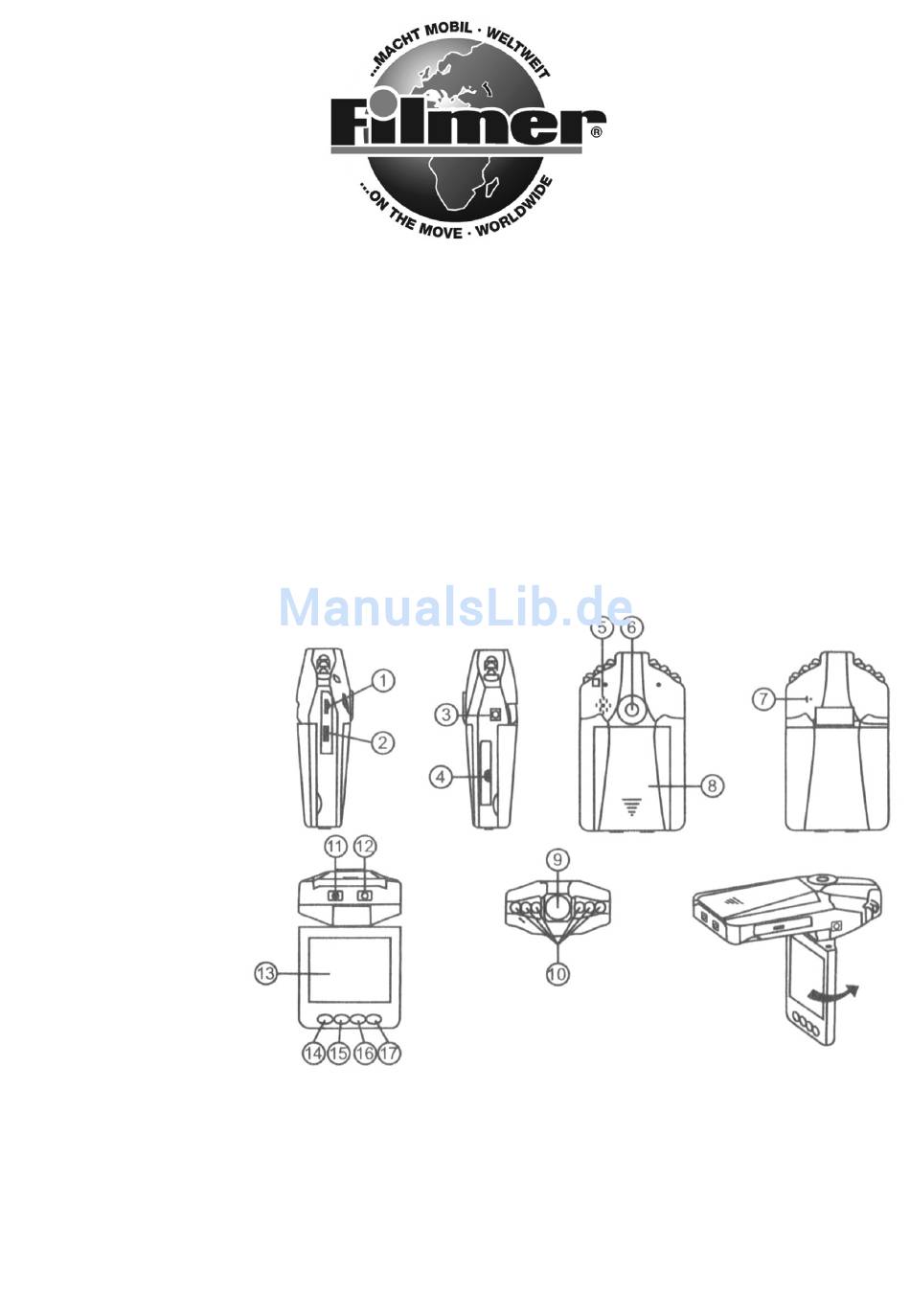

Produktabbildung
& Funktionsweise
1. USB-Anschluss
2. HDMI-Anschluss
3. 5V-Gleichstrom-Anschluss
4. SD / MMC-Kartenschacht
5. Lautsprecher
6. Montagebohrung
7. Mikrofon
8. Batterieabdeckung
9. Objektiv
Art.-Nr. 36.205
10. IR LED
11. Ein- / Ausschalter mit Ladeanzeige (rot)
12. REC / SNAP mit Betriebsanzeige (blau)
13. 2,5-Zoll-LCD
14. Menu
15. Down / Abwärts
16. Up / Aufwärts
17. Betriebsmodus-Taste
Diedrich Filmer GmbH
Jeringhaver Gast 5
D - 26316 Varel
Tel.: +49 (0) 4451 1209-0
www.filmer.de
drehbar
um 270°
Werbung
Inhaltszusammenfassung für Filmer 36.205
- Seite 1 Diedrich Filmer GmbH Jeringhaver Gast 5 D - 26316 Varel Tel.: +49 (0) 4451 1209-0 www.filmer.de Gebrauchsanweisung Cockpit-Kamera Art.-Nr. 36.205 Vielen Dank, dass Sie die tragbare Cockpit-Kamera mit Bildschirm gekauft haben! Bitte lesen Sie vor jedem Gebrauch zunächst diese Anleitung sorgfältig durch, damit die richtige Bedienung gewähr- leistet ist.
- Seite 2 Mitgeliefertes Zubehör - Bedienungsanleitung - Autoladegerät (inklusive 12V/24V-Adapter zur 5V-Umwandlung) - Montagesatz - USB-Kabel - Li-Ion-Akku 3,7V (500mAh) Betrieb Zwei Stromversorgungsoptionen: A) Verwendung der Li-Ionenbatterie: Die Cockpit-Kamera kann nach Anbringen im Fahrzeug durch 3-sekündiges Drücken des Ein-/Ausschalters (11) aktiviert werden; das Ausschalten erfolgt durch erneutes Drücken.
- Seite 3 Funktionseinstellung Die Cockpit-Kamera einschalten und die Menutaste entweder im Videomodus oder im Kamera modus drücken, um zur Einstelloberfläche zu gelangen. Durch Drücken der REC-Taste bestätigen und für die folgende Einstellung Up/Down auswählen. Menutaste nochmals drücken, sobald der Vorgang beendet ist, um zurück zu gelangen. A.
- Seite 4 Technische Daten 1. Aufnahmeauflösung: 640 x 480 Pixel 2. Videoformat: AVI 3. Wiederholte Speicherung durch Auswahl aus 2 / 5 / 15 Minuten 4. Stromquelle: Eingebaute, wiederaufladbare Batterie oder 12V / 24V-Fahrzeugladegerät 5. Medienträger: SD / MMC-Karte (von 1GB bis 32GB) (nicht im Lieferumfang enthalten) 6.
