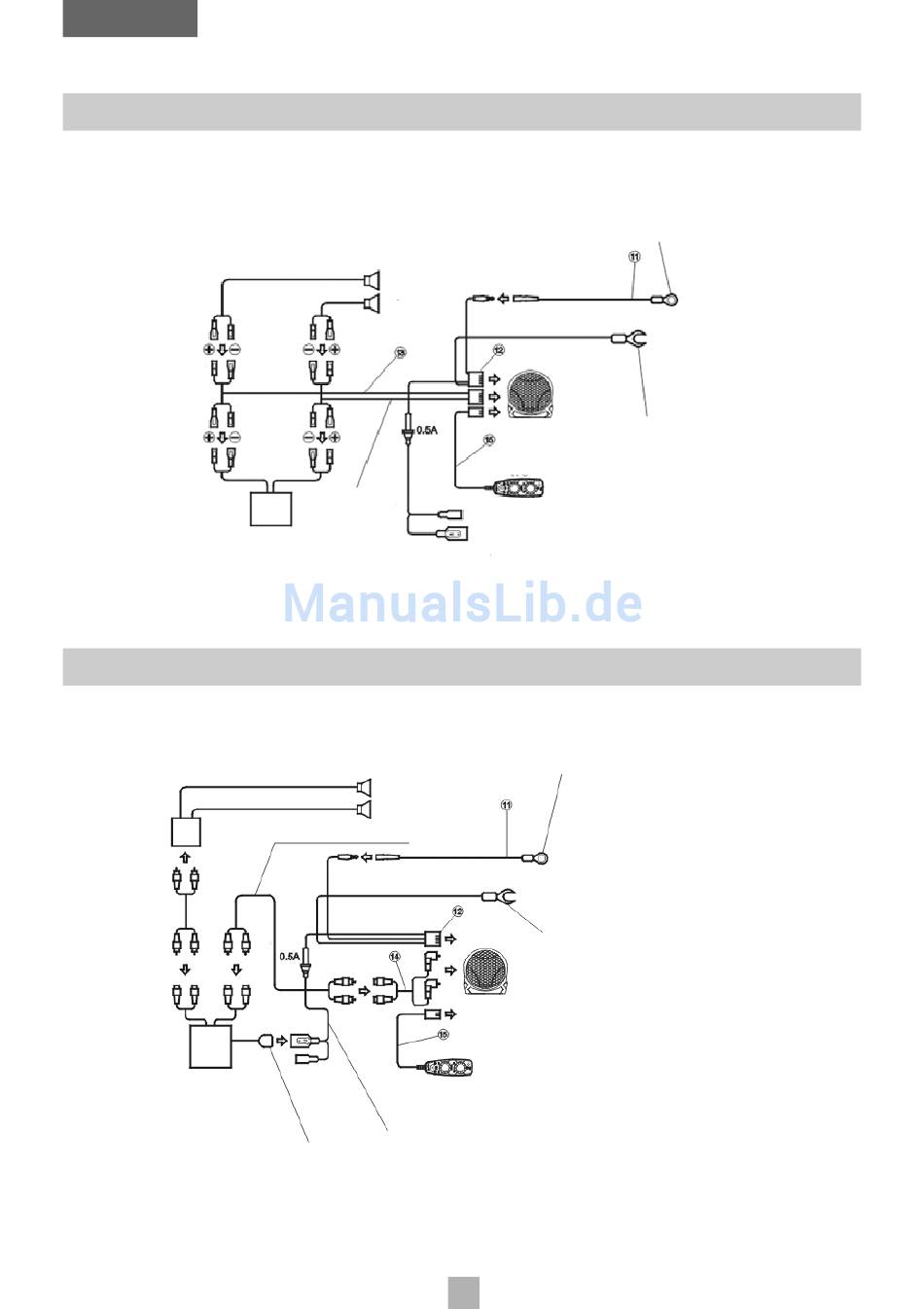

Anschluss - High Level Input; Anschluss - Line Input - HELIX Dark Blue DB 8A Bedienungsanleitung

deutsch
Links
weiß weiß/schwarz
grau/schwarz
Radio /
Head-Unit
Nach korrektem Anschluss: Fixieren Sie bitte die am Subwoofergehäuse angeschlossenen Kabel mit der beiliegenden Zugentlastung.
Verstärker
weiß
weiß
Radio /
Head-Unit
Nach korrektem Anschluss: Fixieren Sie bitte die am Subwoofergehäuse angeschlossenen Kabel mit der beiliegenden Zugentlastung.

Anschluss - High Level Input

Lautsprecher
Rechts
grau
Stromkabel
blau / weiß

Anschluss - Line Input

Lautsprecher
weiß
weiß
weiß
Die Fernbedienung muss im ausgeschalteten
Zustand der Anlage angeschlossen werden.
Automatischer
Antennenanschluss
Bitte stellen Sie sicher, dass alle Verbindungen
korrekt sind, bevor Sie PLUS (+) anlegen
Bitte Massekabel an einer nicht isolierten
Stelle des Kfz-Chassis anlegen.
Nicht ausreichender Masse-Kontakt kann
zu unerwünschten Störgeräuschen und
Fehlfunktionen führen!
Bitte stellen Sie sicher, dass alle Verbindungen kor-
rekt sind, bevor Sie PLUS (+) anlegen
gelb
schwarz
Bitte Massekabel an einer nicht isolierten
Stelle des Kfz-Chassis anlegen.
Nicht ausreichender Masse-Kontakt kann
zu unerwünschten Störgeräuschen und
Fehlfunktionen führen!
4
