ARCUS®digma Handheld.

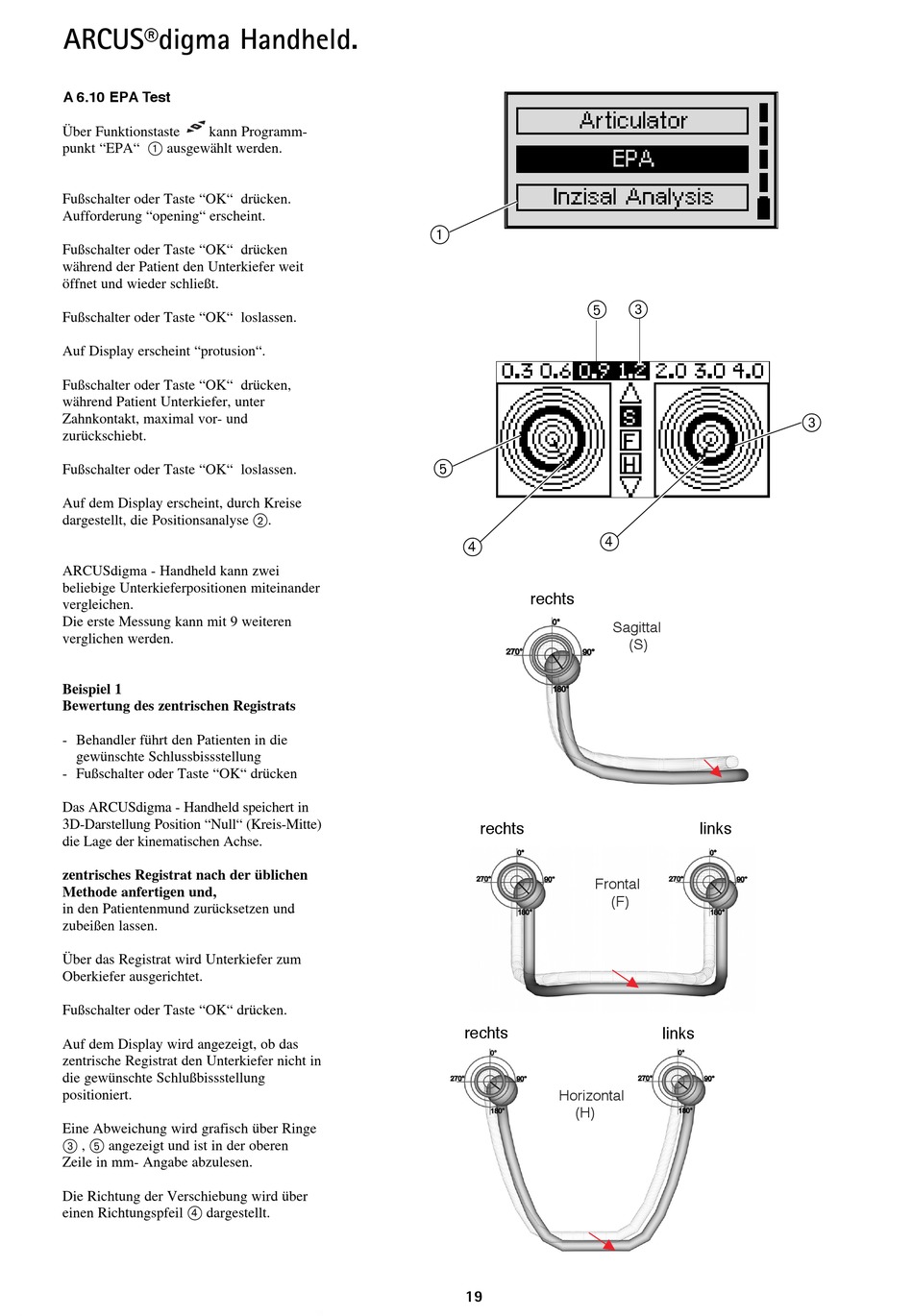

A 6.10 EPA Test
Über Funktionstaste
kann Programm-
punkt "EPA" 1 ausgewählt werden.
Fußschalter oder Taste "OK" drücken.
Aufforderung "opening" erscheint.
Fußschalter oder Taste "OK" drücken
während der Patient den Unterkiefer weit
öffnet und wieder schließt.
Fußschalter oder Taste "OK" loslassen.
Auf Display erscheint "protusion".
Fußschalter oder Taste "OK" drücken,
während Patient Unterkiefer, unter
Zahnkontakt, maximal vor- und
zurückschiebt.
Fußschalter oder Taste "OK" loslassen.
Auf dem Display erscheint, durch Kreise
dargestellt, die Positionsanalyse 2.
ARCUSdigma - Handheld kann zwei
beliebige Unterkieferpositionen miteinander
vergleichen.
Die erste Messung kann mit 9 weiteren
verglichen werden.
Beispiel 1
Bewertung des zentrischen Registrats
- Behandler führt den Patienten in die
gewünschte Schlussbissstellung
- Fußschalter oder Taste "OK" drücken
Das ARCUSdigma - Handheld speichert in
3D-Darstellung Position "Null" (Kreis-Mitte)
die Lage der kinematischen Achse.
zentrisches Registrat nach der üblichen
Methode anfertigen und,
in den Patientenmund zurücksetzen und
zubeißen lassen.
Über das Registrat wird Unterkiefer zum
Oberkiefer ausgerichtet.
Fußschalter oder Taste "OK" drücken.
Auf dem Display wird angezeigt, ob das
zentrische Registrat den Unterkiefer nicht in
die gewünschte Schlußbissstellung
positioniert.
Eine Abweichung wird grafisch über Ringe
3 , 5 angezeigt und ist in der oberen
Zeile in mm- Angabe abzulesen.
Die Richtung der Verschiebung wird über
einen Richtungspfeil 4 dargestellt.
1
5
5
4
4
rechts
rechts
Frontal
rechts
Horizontal
(H)
19
3
Sagittal
(S)
links
(F)
links
3
