A 6.8 Artikulator; A 6.8.1 Messen Der Oberkieferlage; A 6.8.2 Messen Der Unterkieferlage - KaVo Arcus digma Gebrauchsanleitung

ARCUS®digma Handheld.

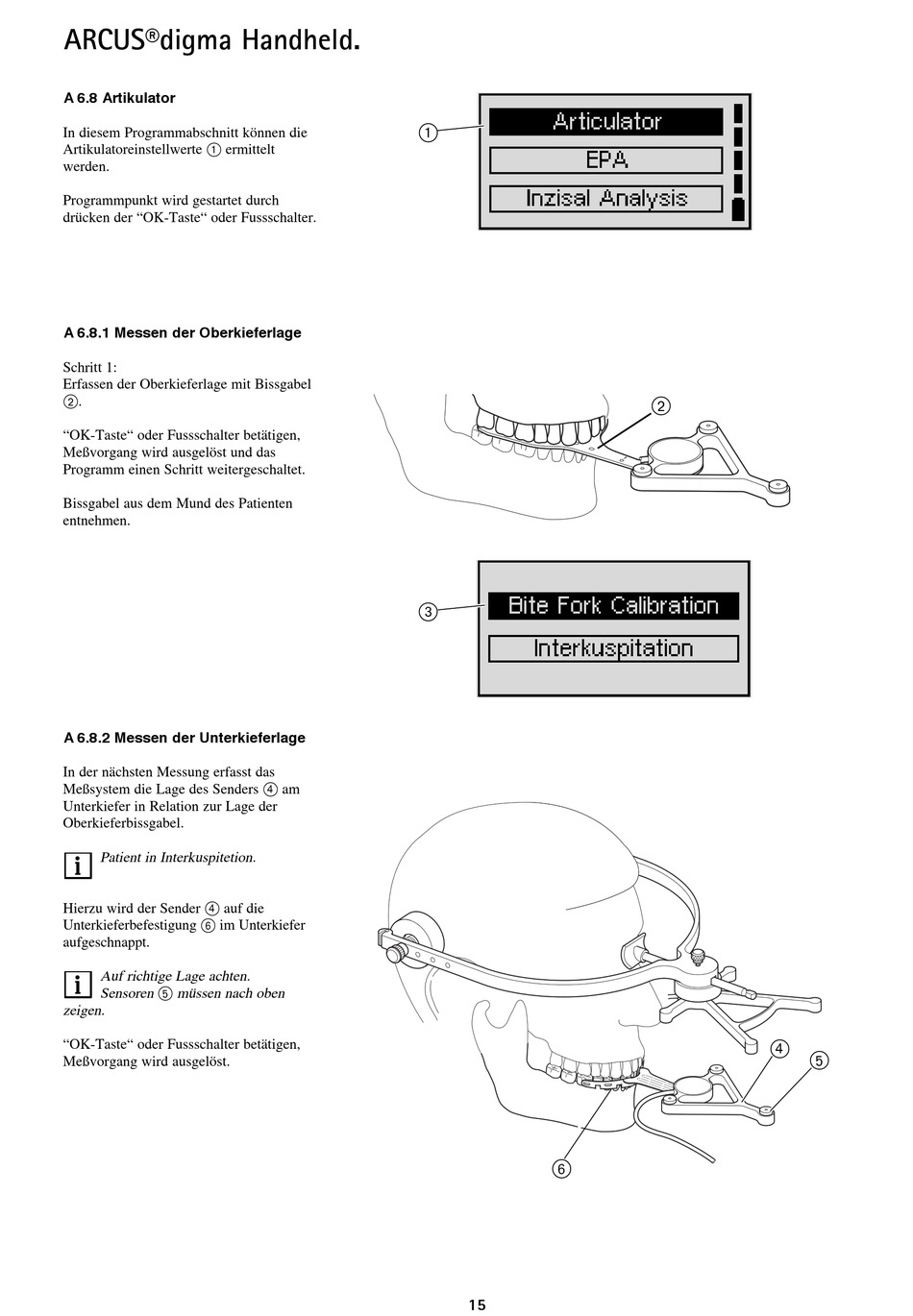

A 6.8 Artikulator

In diesem Programmabschnitt können die
Artikulatoreinstellwerte 1 ermittelt
werden.
Programmpunkt wird gestartet durch
drücken der "OK-Taste" oder Fussschalter.

A 6.8.1 Messen der Oberkieferlage

Schritt 1:
Erfassen der Oberkieferlage mit Bissgabel
2.
"OK-Taste" oder Fussschalter betätigen,
Meßvorgang wird ausgelöst und das
Programm einen Schritt weitergeschaltet.
Bissgabel aus dem Mund des Patienten
entnehmen.

A 6.8.2 Messen der Unterkieferlage

In der nächsten Messung erfasst das
Meßsystem die Lage des Senders 4 am
Unterkiefer in Relation zur Lage der
Oberkieferbissgabel.
Patient in Interkuspitetion.
Hierzu wird der Sender 4 auf die
Unterkieferbefestigung 6 im Unterkiefer
aufgeschnappt.
Auf richtige Lage achten.
Sensoren 5 müssen nach oben
zeigen.
"OK-Taste" oder Fussschalter betätigen,
Meßvorgang wird ausgelöst.
1
3
6
15
"
4
5
