Maxview Omnimax Pro Einbau- Und Bedienungsanleitung Seite 8

Bedienung des regalbaren Signalverstärkers/ Variabele signaalversterker gebruiken

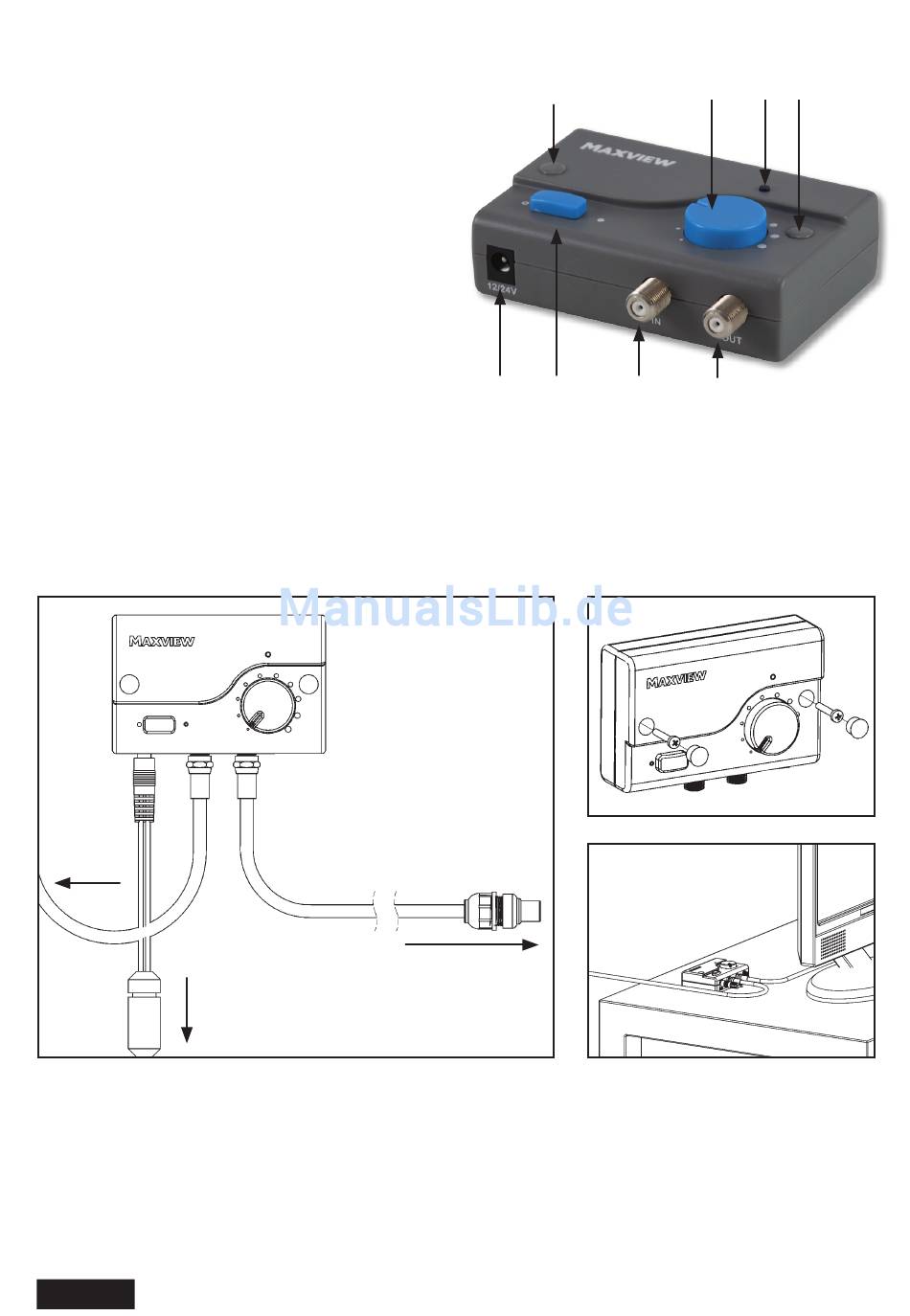

Inbetriebnahme und Bedienung/Aansluiten & eigenschappen:
A. 12/24 V Anschlussbuchse
B. An/Aus Schalter
C. Öffnungen für
Wandbefestigung
D. Antennen-Eingang
E. TV/Radio Ausgang 1
F. Signalkontroll-Regler
G. Strom-LED
Bedienung/Gebruik
1. Verstärker mit der 12/24 V Stromquelle verbinden. Verstärker einschalten, wenn die rote LED (H) leuchtet ist
der Verstärker betriebsbereit.
2. Signalkontroll-Regler (G) im Uhrzeigersinn drehen um die Verstärkung zu erhöhen.
1. Schuif de netschakelaar naar rechts. Het LED-lampje moet dan aan staan.
2. Draai de sterkteknop met de klok mee om het signaal te versterken.
Anschlussdiagramm/Verbindingsdiagram
Zur/Naar
de
Omnimax
Pro
12/24 V Anschlusskabel*
Naar voeding*
*Stromquellen
- Direktanschluss an die Batterie
- 12/24 V Steckdose
- 12/24 V Sicherungskasten
- 230 V Steckdose optional
12/24 V Zigarrenanzünder Buchse
12/24 V Anschlusskabel rot (+) schwarz (-)
Page 8
12/24 V voltage input
Aan/uit-knop (netschakelaar)
Opening om het aan de
muur te bevestigen
Antenne-invoer
TV/radio-output 1
Sterkteknop
LED-lampje
Zum TV-Gerät
Naar tv coaxkabel
*Mogelijke voedingsbronnen
- direct aan accu verbinden
- 12V universele sigarettenaansteker, mannelijk
- 12V caravanplug
- 230V plug (alleen in de EU)
12/24V verzekerde verbinding of 230/110V AC PS
Netverbinding(en) ROOD + 12/24V ZWART 0V
C
A B D
Montage-Optionen/
Bevestigingsmogelijkheden
F G C
E
