1606-XLE-Series Power Supply Instruction Manual
Installation
Use DIN-rails according to EN 60715 or EN 50022 with a height of 7.5 or 15mm.
Mounting orientation must be output terminals on top and input terminals on the bottom. For other
orientations see datasheet. Do not obstruct air flow! The unit is convection cooled. Ventilation grid
must be kept free of any obstructions. It is recommended to keep the following installation
clearances when permanently full loaded:
Left / right: 5mm (15mm in case the adjacent device is a heat source)
40mm on top, 20mm on the bottom
Terminals and Wiring
The power supplies are equipped with screw terminals. Use appropriate copper cables that are
designed for an operating temperatures of 60°C (for ambient up to 45°C) and 75°C (for ambient up
to 60°C), minimum. Follow national installation codes and regulations! Ensure that all strands of a
stranded wire enter the terminal connection! Up to two stranded wires with the same cross section
are permitted in one connection point (except PE wire). Ferrules are allowed, but not required.
Solid wire / Stranded wire / American wire gauge: 0.5-6mm
Wire stripping length: 7mm / 0.25inch
Screw driver: 3.5mm slotted or Philips No 2.
Recommended tightening torque: 0.8Nm / 7lb.in
Input Fuses and Input Protection
All units have input fuses included (device protection, not externally accessible). The units are tested
and approved for branch circuits up to 20A. An external protection is only required if the supplying
branch has an ampacity greater than this. In some countries local regulations might apply. Also
check local codes and requirements. If an external fuse is necessary or utilized, the following
minimum ampacity value is necessary to avoid nuisance tripping of the circuit breaker.
XLE80E
XLE240E
XLE240EP
XLE240F
Internal Fuse
T6.3A
Min. Ampacity B- Characteristic
B10A
Min. Ampacity C- Characteristic
C6A
Output- and Overload Characteristic
The units are Overload, no-load, short-circuit proof. The unit has a power reserve of 20% included.
This extra current may even be used continuously at temperatures up to +45°C (except 1606-
XLE240EP). At overload, the output current flows continuously. The unit does not switch-off or
hiccup at overload. The characteristics can be found in the figures 1, 2, 3 and 4.
Dielectric Strength
(see Fig. 5)
The output voltage is floating and separated from the input according to SELV (IEC/EN 60950-1)
and PELV (EN 60204-1, EN 50178, IEC 60364-4-41) requirements. Type and factory tests are
conducted by the manufacturer. Field tests may be conducted in the field using the appropriate test
equipment which applies the voltage with a slow ramp. Connect L and N together as well as all
output poles before the test is conducted.
A
Type Test
(60s)
2500Vac
Factory Test
(5s)
2500Vac
Field Test
(5s)
2000Vac

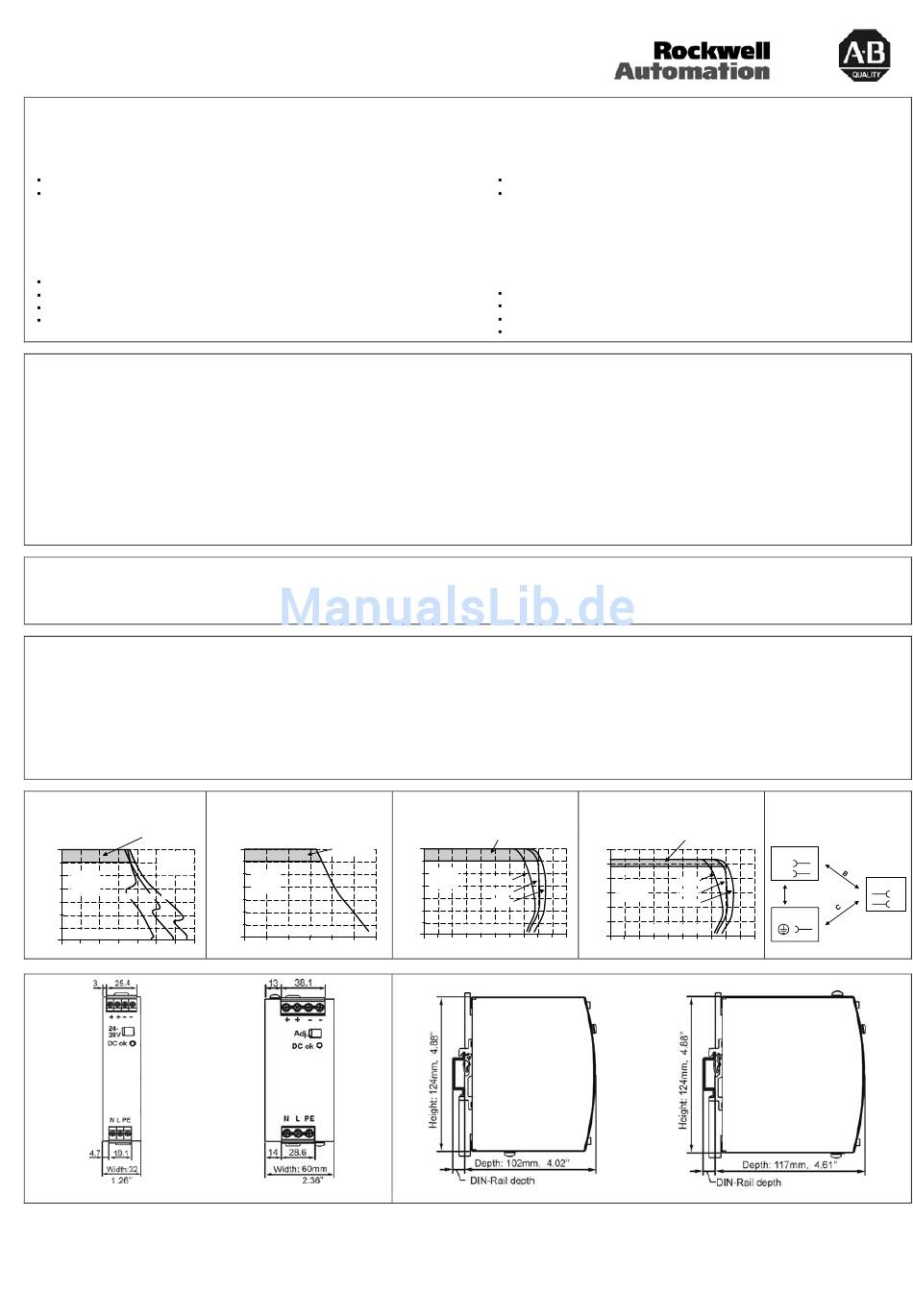

Fig. 1 / Bild 1
1606-XLE80E
Output Voltage
Adjustment
Range
28V
a) 100Vac
24
b) 120Vac
c) 230Vac
20
typ.
16
curves
c
b
a
12
8
4
Output Current
0
0
1
2
3
4
5
6
1606-XLE80E, 1606-XLE120xx
PN-22659
PU-360.011.38-10B
2
2
/ 0.5-4mm
/ 20-10 AWG
XLE240EN
XLE120E
XLE240EE
T6.3A
T4A
B16A
B10A
C10A
C6A
B
C
3000Vac
500Vac
2500Vac
500Vac
2000Vac
500Vac
Fig. 2 / Bild 2
XLE120E, XLE120EN, XLE120EE
Output Voltage
Adjustment
28V
Range
24
20
typ.
16
curves
12
8
4
Output Current
0
0
2
4
6
8
10
7A
1606-XLE240xx
Installation
Geeignet zur Montage an DIN-Schienen entsprechend EN 60715 oder EN 50022 mit einer
Höhe von 7,5 oder 15mm. Der Einbau hat so zu erfolgen, dass sich die Eingangsklemmen
unten und die Ausgangsklemmen oben befinden. Für andere Einbaulagen siehe Datenblatt.
Das Gerät ist für Konvektionskühlung ausgelegt. Es ist für eine ungehinderte Luftzirkulation zu
sorgen. Es wird empfohlen die folgenden Einbauabstände bei dauerhafter Volllast einzuhalten:
Links / rechts: 5mm (15mm wenn das benachbarte Geräte eine Wärmequelle ist)
Oben: 40mm, unten 20mm
Anschlussklemmen und Verdrahtung
Die Stromversorgungen sind mit Schraubklemmen ausgestattet. Verwenden Sie geeignete
Kupferkabel, die mindestens für 60°C (bei einer Umgebungstemperatur bis zu 45°C) und 75°C
(bei einer Umgebungstemperatur bis zu 60°C) zugelassen sind. Beachten Sie nationale
Bestimmungen und Installationsvorschriften! Stellen Sie sicher, dass keine einzelnen Drähte
von Litzen abstehen. Bis zu zwei Leiter mit gleichem Querschnitt sind in einem Anschlusspunkt
zulässig (außer für den Schutzleiter). Aderendhülsen sind erlaubt, aber nicht erforderlich.
Starrdraht / Litze / Amerikanischer Querschnitt: 0.5-6mm
Abisolierlänge: 7mm / 0.25inch
Schraubenzieher : 3,5mm Schlitzschraubendreher oder Philips No 2
Empfohlenes Anzugsdrehmoment: 0.8Nm / 7lb.in
Eingangssicherungen und Eingangsabsicherung
Die Geräte haben eine Sicherung eingebaut (Gerätesicherung, nicht austauschbar durch
Anwender). Die Geräte sind geprüft und zugelassen zum Anschluss an Stromkreisen bis max.
20A. Ein zusätzlicher externer Schutz ist nur erforderlich wenn der Speisestromkreis mit einem
höheren Wert abgesichert ist oder wenn nationale Richtlinien es vorschreiben. Falls ein
externes Schutzelement verwendet wird, soll dieses den nachfolgenden Wert nicht
unterschreiten, um ein fehlerhaftes Auslösen zu vermeiden.
XLE120EN
XLE120EE
T4A
Interne Sicherung
B16A
Min. Sicherung B- Charakteristik
C10A
Min. Sicherung C- Charakteristik
Ausgangs- und Überlastverhalten
Die Geräte sind leerlauf-, überlast- und kurzschlussfest. Die Geräte verfügen über 20%
Reserveleistung die bis zu einer Umgebungstemperatur von 45°C dauerhaft entnommen
werden kann (außer XLE240EP). Bei Überlast fließt kontinuierlich Strom. Das Gerät schaltet
nicht ab und hat auch keinen „Hiccup" Modus. Das Verhalten ist in Bildern 1, 2, 3 und 4 gezeigt
Isolationsfestigkeit
Die Ausgangsspannung hat keinen Bezug zur Erde oder Schutzleiter und ist zum Eingang nach
den SELV (IEC/EN 60950-1) und PELV (EN 60204-1, EN 50178, IEC 60364-4-41) Richtlinien
getrennt. Typ- und Stückprüfungen werden beim Hersteller durchgeführt.
Wiederholungsprüfungen dürfen mittels geeigneten Prüfgenerator (langsame
Spannungsrampen) in der Anwendung erfolgen. Vor den Tests sind L und N wie auch alle
Ausgangspole miteinander zu verbinden.
Typprüfung
Stückprüfung
Wiederholungsprüfung
Fig. 3 / Bild 3
XLE240E, XLE240EP, XLE240EN,
XLE240EE
Adjust ment
Output Voltage
Range
28V
24
20
typ.
+60°C
curves
16
+25°C
12
-25°C
8
4
Output Current
0
0
2
4
6
8
10
12
14
16
12A
1606-XLE80E
XLE80E
XLE240EN
XLE240E
XLE240EE
XLE240EP
XLE240F
T6,3A
T6,3A
B10A
B16A
C6A
C10A
(siehe Bild 5)
A
(60s)
2500Vac
(5s)
2500Vac
(5s)
2000Vac
Fig. 4 / Bild 4
XLE240F
Adjust ment
Output Voltage
Range
60V
52V
50
48V
40
+60°C
typ.
30
+25°C
curves
-25°C
20
10
Output Current
0
18
20A
0
1
2
3
4
5
6
7
1606-XLE120xx, 1606-XLE240xx
2
2
/ 0.5-4mm
/ 20-10 AWG
XLE120E
XLE120EN
XLE120EE
T4A
T4A
B10A
B16A
C6A
C10A
B
C
3000Vac
500Vac
2500Vac
500Vac
2000Vac
500Vac
Fig. 5 / Bild 5
Input
L
N
Output
+
A
Earth, PE
8
9
10A
-
