Power-Meter
Spannungs- Strom- und Leistungsmessmodul
Best.-Nr. 11 90 07 0

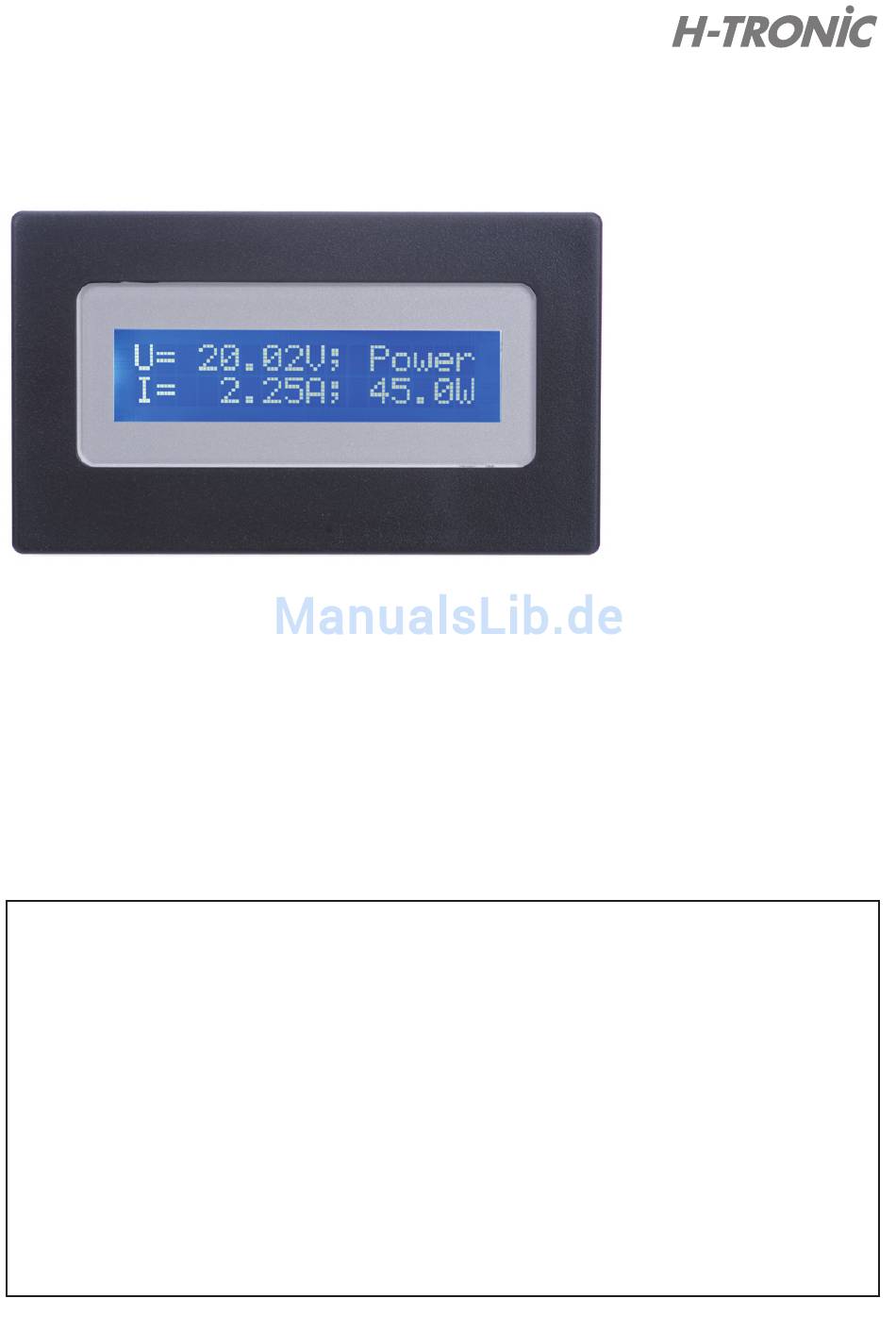

LCD Digital-Power-Panel-Meter.
Dieses Anzeigeinstrument überzeugt beson-
ders durch die vielfältigen Anwendungsmög-
lichkeiten. Es zeigt auf einem beleuchteten,
zweizeiligen LC-Display die Messwerte für
Strom, Spannung und Leistung gleichzeitig
an. Die Strommessung erfolgt galvanisch
getrennt. Es können Ströme im Bereich -20
bis + 20A gemessen werden. Das Panel-Meter
Technische Daten:
• Versorgungsspannung: 8..15 VDC
o Stromaufnahme:
• Spannungsmessbereich:
o Eingangsimpedanz:
o Toleranz:
• Strommessbereich:
o Toleranz:
• Leistungsanzeige:
o Auflösung:
• Hintergrundbeleuchtung:
• Abmessung (LxHxT) mm:
ist daher für den Einsatz in Netzgeräten, Lade-
geräten und Solaranlagen bestens geeignet.
Wichtig! Unbedingt lesen!
Bei Schäden, die durch Nichtbeachtung der
Bedienungsanleitung entstehen, erlischt der
Garantieanspruch. Für Folgeschäden, die
daraus resultieren, übernehmen wir keine
Haftung.
max. 40 mA incl. Hintergrundbeleuchtung
0..40 VDC
ca. 90 kOhm
0,1% ± 10mV
– 20 A bis + 20A
1% ± 50mA
0...800 W
0,1W
blau
84 x 44 x 28
Verwandte Anleitungen für H-tronic 1190070
Inhaltszusammenfassung für H-tronic 1190070
- Seite 1 Power-Meter Spannungs- Strom- und Leistungsmessmodul Best.-Nr. 11 90 07 0 LCD Digital-Power-Panel-Meter. ist daher für den Einsatz in Netzgeräten, Lade- Dieses Anzeigeinstrument überzeugt beson- geräten und Solaranlagen bestens geeignet. ders durch die vielfältigen Anwendungsmög- Wichtig! Unbedingt lesen! lichkeiten. Es zeigt auf einem beleuchteten, zweizeiligen LC-Display die Messwerte für Bei Schäden, die durch Nichtbeachtung der Strom, Spannung und Leistung gleichzeitig...
- Seite 2 Bestimmungsgemäßer Einsatz technisch einwandfreiem Zustand verlassen. Das Panelmeter ist ohne entsprechende Vor- Um diesen Zustand zu erhalten, muss der beschaltung für eine Gleichspannung von Anwender die Hinweise und Warnvermerke max. + 40 V, bzw für eine Strommessung von unbedingt beachten, die in dieser Anleitung enthalten sind.
- Seite 3 • Seien Sie besonders vorsichtig beim Um- nannten Punkte zu einer instabilen Anzeige gang mit Spannungen größer 35 V Gleich- bzw. zu großen Messfehlern führen können. spannung (DC). Bereits bei diesen Spannun- • Um einen elektrischen Schlag zu vermeiden, gen können Sie bei Berührung elektrischer achten Sie darauf, dass Sie die Messspitzen Leiter einen lebensgefährlichen elektrischen und die zu messenden Anschlüsse (Mess-...
- Seite 4 Durchführung von Messungen, nungsbereich 40 VDC, bzw. für den Strom- Inbetriebnahme messbereich +/- 20 A. Vor der Erstinbetriebnahme achten Sie auf 2. Vorsicht bei Spannungen über. 35 VDC. Be- eine ausreichende Isolation des Bausteins rühren Sie keine Schaltungen oder Schaltungs- und auf die Einhaltung der Luft- und Kriech- teile, in welchen Spannungen größer.
- Seite 5 Abgleich Obwohl das Gerät von Werk abgeglichen ist, kann es vorkommen, dass ein neuer Abgleich durch- geführt werden muss. In diesem Fall werden folgende Schritte vorgenommen: 1. Das Panel-Meter zum Abgleich vorbereiten: a. Die Versorgungsspannung ausschalten; b. Die Messanschlüsse abklemmen; 2.
- Seite 6 7. Den Strommesseingang freilassen bzw. kurzschließen (I = 0mA) und mit der Taste „Enter“ bestätigen. Abgleich Strommesseingang 8.An den Strommesseingang eine Konstantstromquelle mit ca. 2A anschließen. (z.B. ein Netzgerät mit Strombegrenzung). Dieser Strom soll auch mit einem Referenzmessgerät kontrolliert werden. Das Display des HB624 zeigt einen Wert an, dieser sollte nun auch vom Amperemeter angezeigt werden.
- Seite 7 Falls das Gerät repariert werden muss, dürfen nur Original-Ersatzteile verwendet werden! Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen! Eine Reparatur des Gerätes darf nur vom Fachmann durchgeführt werden! Gewährleistung/Garantie Der Händler/Hersteller, bei dem das Gerät erworben wurde, leistet für Material und Herstellung des Gerätes eine Gewährleistung von zwei Jahren ab der Übergabe.
- Seite 15 90,5 Frontplattenausschnitt Einbaumaß (Frontplattenausschnitt): 90,5 x 52 mm Frontplattenstärke: max. 4 mm Sichtfenster: 63 x 15 mm Aussenmaß: 96 x 56 mm...
