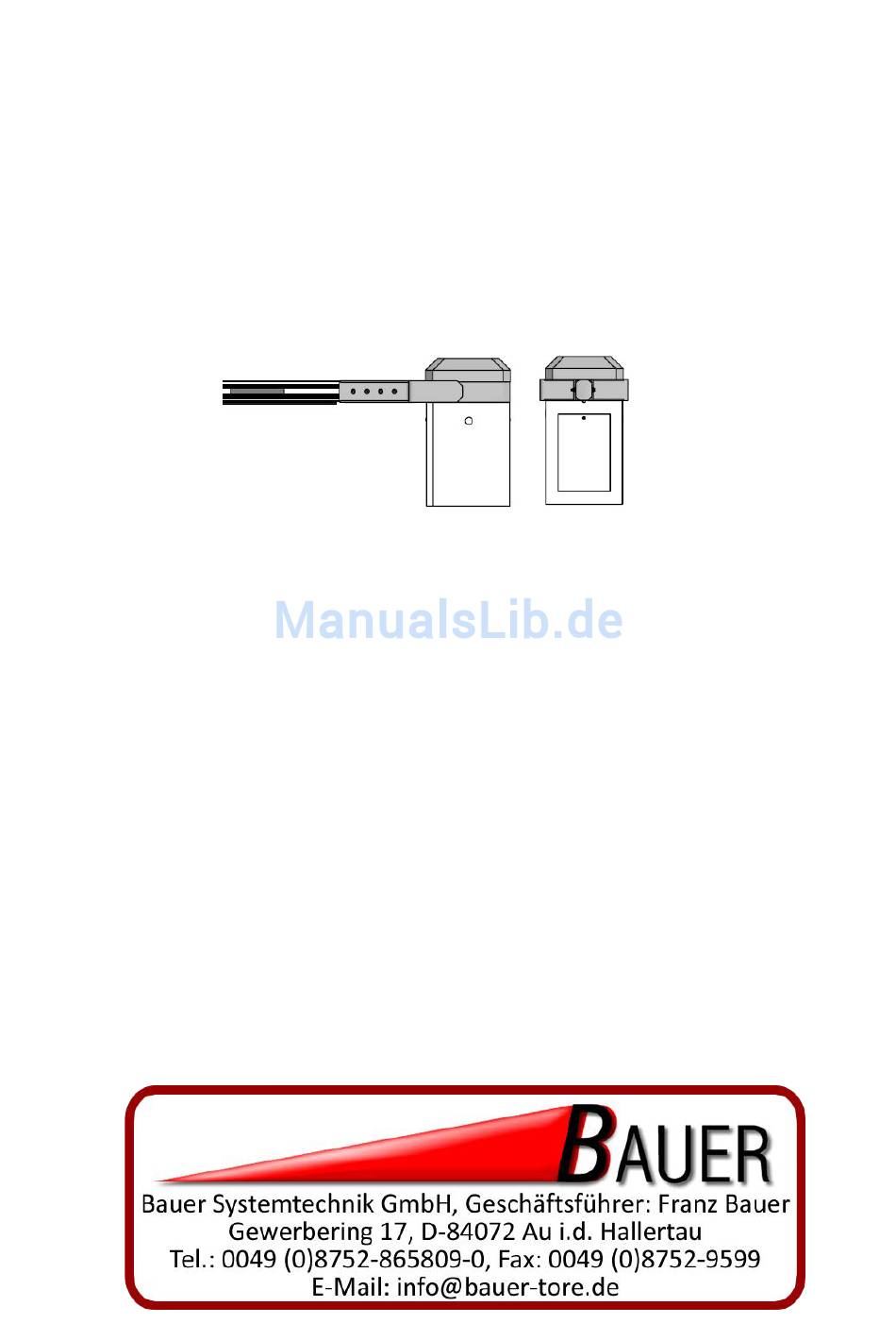

Betriebsanleitung
Schranken KOLOSS 60 - 120
Teil 1
Installation
Original Betriebsanleitung
D-ID: V2_4 – 01.14
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bauer KOLOSS 60

  • Seite 1 Betriebsanleitung Schranken KOLOSS 60 - 120 Teil 1 Installation Original Betriebsanleitung D-ID: V2_4 – 01.14...
  • Seite 2: Inhaltsverzeichnis

        Konformitätserklärung     Typenschild       Funktionsbeschreibung   Technische Daten KOLOSS 60-120     Montage KOLOSS 60 – 120     Einstellung der Endschalter     Notentriegelung / Rutschkupplung       Federpaket     Klemmleisten  ...
  • Seite 3 KOLOSS 60 - 120 11.3 Aufbau KOLOSS 120    ...
  • Seite 4: Allgemeines

    KOLOSS 60 - 120 Allgemeines Allgemein Die Betriebsanleitung muss ständig am Einsatzort der Geräte verfügbar sein. Sie ist von jeder Person, die mit der Bedienung, Wartung, Instandhaltung und dem Transport der Geräte beauftragt wird, gründlich zu lesen und einzuhalten. Unsachgemäße Bedienung, mangelhafte Wartung oder Nichtbeachten der in dieser Anleitung aufgeführten Anweisungen, kann zur Gefährdung von...
  • Seite 5: Symbolerklärung

    KOLOSS 60 - 120 1.1.1 Symbolerklärung Hinweise zur Sicherheit von Personen und des Torantriebes/der Schranke selbst sind durch Symbole gekennzeichnet. Diese Hinweise müssen unbedingt befolgt werden, um Unfälle und Sachschäden zu vermeiden. GEFAHR! …weist auf eine unmittelbare gefährliche Situation hin, die zum Tod oder schweren Verletzungen führt, wenn sie nicht gemieden wird.
  • Seite 6: Sicherheit

    KOLOSS 60 - 120 Sicherheit Allgemeine Sicherheitshinweise Es sind die gültigen Richtlinien und Normen bei der Montage und dem Betrieb zu beachten, wie z.B. DIN EN 13241-1, DIN EN 12445, DIN EN 12453 etc. Es sind nur Originalersatzteile des Herstellers zu verwenden.
  • Seite 7: Bestimmungsgemäße Verwendung

    KOLOSS 60 - 120 Bestimmungsgemäße Verwendung Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung der Schranke gewährleistet. Die Schranken der Baureihe KOLOSS 60 – 120 dienen nach der Montage der Durchfahrtskontrolle von Fahrzeugwegen. Die Motorsteuerung ist Produktbestandteil und dient der Steuerung der Schranke.
  • Seite 8: Transport Und Lagerung

    KOLOSS 60 - 120 Transport und Lagerung Transportinspektion Die Lieferung ist unmittelbar nach Erhalt auf mögliche Transportschäden zu untersuchen. Bei vorhandenen Schäden sind Art und Umfang des Schadens auf der Annahmequittung zu vermerken oder die Annahme zu verweigern. Im Schadensfall ist die Firma ELKA-Torantriebe sofort zu informieren.
  • Seite 9: Einbauerklärung

    KOLOSS 60 - 120 Einbauerklärung Abbildung 1...
  • Seite 10: Einbauhinweise Für Unvollständige Maschinen

    KOLOSS 60 - 120 Einbauhinweise für unvollständige Maschinen Die Inbetriebnahme ist so lange untersagt, bis festgestellt wurde, dass die unvollständige Maschine durch die Vervollständigung den Bestimmungen der Maschinenrichtlinie entspricht. Die Sicherheitsfunktionen der Motorsteuerung entsprechen EN ISO 13849- 1:2008 Kat.2 PLc.
  • Seite 11: Funktionsbeschreibung

    KOLOSS 60 - 120 Funktionsbeschreibung Schranken dienen der Durchfahrtskontrolle von Fahrzeugwegen. Durch heben und senken des Schrankenbaumes wird die Durchfahrt freigegeben bzw. versperrt. Ab einer Baumlänge von 6.000mm empfehlen wir eine Pendelstütze bzw. einen Auflagepfosten, ab einer Baumlänge von 9.000mm schreiben wir eine Pendelstütze bzw.
  • Seite 12: Technische Daten Koloss 60-120

    KOLOSS 60 - 120 Technische Daten KOLOSS 60-120 Einsatzbereich  Einsatz für… Zufahrten für Firmengelände  Bedienung TCP/IP über…  RS485  Taster, Kartenleser, Tischtableau usw.  Fernbedienung (Funk)  Induktionsschleifen  Sicherheit Kraftüberwachung bei Schranke ZU  Notentriegelung / Vandalismusschutz ...
  • Seite 13 KOLOSS 60 - 120 Typbezogene Daten KOLOSS 60 KOLOSS 90 KOLOSS 120 Leistungsaufnahme [kW] 0,55 0,55 Laufzeit [s] ca. 6 ca. 9 ca. 12 Max. Baumlänge [mm] 6.000 9.000 12.000 Sperrbreite [mm] 6.000 9.000 12.000 Auflagepfosten / optional erforderlich erforderlich Pendelstütze...
  • Seite 14: Montage Koloss 60 - 120

    KOLOSS 60 - 120 Montage KOLOSS 60 – 120 Abbildung 2...
  • Seite 15 KOLOSS 60 - 120 Innenansicht Abbildung 3 Servicesteckdose Motorsteuerung Ein-/Ausschalter Bedientaster AUF / ZU Endschalter HINWEIS! Wir empfehlen für die Fundamente der Schranken min. eine Betonfestigkeitsklasse von C20/25 (oder höher), sowie die Verwendung von Reaktionsankern (M16).
  • Seite 16 KOLOSS 60 - 120 1. Fertigen Sie ein Fundament mit den Maßen 1.200 x 1.200mm an. Das Fundament muss unbedingt frostfrei sein mit einer waagerechten Oberfläche, die mindestens 30mm höher als der umliegende Boden sein muss. Vor dem Erstellen des Fundaments müssen entweder Erdkabel verlegt werden oder berücksichtigen Sie ein Kunststoffleerrohr für die...
  • Seite 17 KOLOSS 60 - 120 Abbildung 5 5. Befestigen Sie ausreichend dimensionierte Seile oder Gurte (siehe Gesamtgewichte - 6 Technische Daten KOLOSS 60-120 Seite 11) an den vier Augenschrauben auf der Grundplatte, um die Schranke mittels Kran oder Hebezeug auf das Fundament zu heben.
  • Seite 18 KOLOSS 60 - 120 Abbildung 7 VORSICHT! In den nächsten Arbeitsschritten wird die Mechanik elektrisch bewegt. Stellen Sie sicher, dass der Schwenkbereich frei ist. 7. Entfernen Sie die rote Sicherungsschraube aus der Schrankenmechanik. Abbildung 8 rote Schraube 8. Erstellen Sie den Elektrischen Anschluss und fahren Sie die Schranke...
  • Seite 19 KOLOSS 60 - 120 Abbildung 9 9. Schalten Sie die Schranke mit dem Ein-/Ausschalter (Hauptschalter) wieder aus. Führen Sie den Baum (bei KOLOSS 90-120 den „Baum 1“, Aufkleber beachten) in die Schwinge ein und befestigen Sie diesen mittels der vier M12x180 Bolzen.
  • Seite 20 KOLOSS 60 - 120 10. Führen Sie die Montagehilfe (1) in den Baum ein. Befestigen Sie ein mindestens 10m langes Seil an der Montagehilfe, um den Schrankenbaum später wieder in Position „ZU“ zu ziehen. 11. Entriegeln Sie nun die Schranke mit dem Entriegelungsschlüssel an der linken Gehäuseseite und drücken Sie den Schrankenbaum nach oben bis...
  • Seite 21 Der Baum muss gesichert werden (z.B. durch ein Gewicht von min.75kg)! HINWEIS! Für KOLOSS 60 fahren Sie mit Punkt 15 fort. 15. Entfernen Sie die Montagehilfe. Montieren Sie nun das Verbindungsprofil und den „Baum 2“ mittels der sechs Bolzen M12 x 160.
  • Seite 22 KOLOSS 60 - 120 Abbildung 14 16. Entriegeln Sie die Schranke durch lösen der Rutschkupplung und stellen Sie über die Spannschlossmutter die Federvorspannung ein. Der Schrankenbaum sollte sich nun auf 30-45° selbstständig öffnen. 17. Stellen Sie die Rutschkupplung laut Tabelle ein. Spannen Sie die Kupplung mit der Mutter handfest an, dann ziehen Sie die Mutter mit der in der Tabelle vorgegebenen Umdrehungszahl bzw.
  • Seite 23 KOLOSS 60 - 120 Die Steuerung ist über Stecker sowohl mit der Klemmleiste (X1) in der Schranke als auch mit sämtlichen Mikroschaltern im Schrankenkopf verbunden. Alle elektrischen Anschlüsse werden an der Klemmleiste (X1) durchgeführt.
  • Seite 24: Einstellung Der Endschalter

    KOLOSS 60 - 120 Einstellung der Endschalter Abbildung 15 Endschalter ZU Endschalter AUF Die Position Baum OBEN und Baum UNTEN sind werksseitig mit den Endschaltern voreingestellt. Nach der Montage sollten Sie die Endstellungen kontrollieren und gegebenenfalls justieren. Lösen Sie dafür leicht die vordere Kontermutter des entsprechenden Endschalters.
  • Seite 25: Notentriegelung / Rutschkupplung

    KOLOSS 60 - 120 Notentriegelung / Rutschkupplung Der Vandalismusschutz für die Schranken KOLOSS 60 – 90 – 120 besteht aus einer internen Rutschkupplung, welcher durch eine von außen zugängliche Einstellmutter betätigt werden kann. Wird der Schrankenbaum gewaltsam nach oben gedrückt, rutscht ab einer bestimmten Kraft diese Kupplung durch.
  • Seite 26 KOLOSS 60 - 120 Rutschmoment wieder eingestellt wird, da es sonst zu Problemen im Betrieb kommen könnte. Spannen Sie die Kupplung mit der Mutter handfest an, dann ziehen Sie die Mutter mit der in der Tabelle 4 vorgegebenen Umdrehungszahl (Nm) nach.
  • Seite 27: Federpaket

    KOLOSS 60 - 120 Federpaket Je nach Baumlänge und montiertem Zubehör muss das Federpaket entsprechend der Tabelle 5 angepasst werden. Baumlänge Zubehör Federanzahl [mm] [kg/m] 100.000 Zyklen 3.000 6.000 9.000 12.000 3.000 HG75 6.000 HG75 9.000 HG75 3.000 HG150 6.000 HG150 3.000...
  • Seite 28: Klemmleisten

    KOLOSS 60 - 120 Klemmleisten Externe Elektroanschlüsse – MAXI-Klemmleiste Uext: Für die Versorgung von Lichtschranken usw. liefert die Steuerung 24Vdc und 12Vdc. Die Spannungen sind geregelt und kurzschlussfest. Es dürfen an 24Vdc und 12Vdc je max. 500mA, in Summe max. 700mA entnommen werden.
  • Seite 29: Verdrahtungsplan - Maxi-Klemmleiste

    KOLOSS 60 - 120 Verdrahtungsplan – MAXI-Klemmleiste Abbildung 18...
  • Seite 30 KOLOSS 60 - 120 Klemmleiste X1 Anschluss für Schleife A Schleife B Schleife C 1oben – 1unten Bedientaster - BT-Kombi (n.o.) 2oben – 2unten Bedientaster AUF - BTA1 (n.o.) 3oben – 3unten Bedientaster AUF - BTA2 (n.o.) 4oben – 4unten Bedientaster ZU - BTZ1A (n.o.)
  • Seite 31: Wartung Der Schranken

    KOLOSS 60 - 120 Wartung der Schranken Wartung KOLOSS 60 – 120 Die Wartungsintervalle richten sich nach dem Einsatzfall und der Häufigkeit der Betätigung. Empfohlen ist eine Wartung alle 3 Monate. Die Federn sind für ca. 100.000 Zyklen ausgelegt. 1. Kontrollieren Sie das Federpaket. Bei mehr als 100.000 Zyklen oder Bruch einer oder mehrerer Federn müssen unbedingt alle Federn komplett...
  • Seite 32: Sonderzubehör

    KOLOSS 60 - 120 Sonderzubehör 10.1 Auflagepfosten mit Haftmagnet 1. Verbinden Sie die flexible Zuleitung des Magneten mit der Leitung von der Schranke. Im unteren Teil des Pfostens ist genügend Platz für eine Abzweigdose. 2. Setzen Sie das Gabelteil auf den Fuß und befestigen es in entsprechender Höhe.
  • Seite 33 KOLOSS 60 - 120 Anschluss des Haftmagneten in der Schranke: Abbildung 20 Nachfolgend wird der Anschluss eines Haftmagneten, sowie die dafür notwendigen Parameteränderungen in der Motorsteuerung beschrieben. Exemplarisch wird zur Ansteuerung das Multirelais 1 (MULTI1) und als Versorgungsspannung für den Standard-Haftmagneten 24Vdc verwendet.
  • Seite 34: Aufbau Koloss 60-120

    KOLOSS 60 - 120 Aufbau KOLOSS 60-120 11.1 Aufbau KOLOSS 60 Abbildung 21 Pos. Stck. Bezeichnung Gestell Hauptwelle Motor-Getriebe KOLOSS 60 Montageplatte Federpaket KOLOSS 60 Schwingenrahmen, rechts Schwingenrahmen, links Haube Schwinge Seitenverkleidung mit Tür Seitenverkleidung mit Vordertür Tabelle 6...
  • Seite 35 KOLOSS 60 - 120 Abbildung 22 Pos. Stck. Bezeichnung KOLOSS 60 Holm, 6m Verpackung Zubehör KOLOSS 60 Tabelle 7...
  • Seite 36: Aufbau Koloss

    KOLOSS 60 - 120 11.2 Aufbau KOLOSS 90 Abbildung 23 Pos. Stck. Bezeichnung Gestell Hauptwelle Motor-Getriebe KOLOSS 90 Montageplatte Federpaket KOLOSS 90 Schwingenrahmen, rechts Schwingenrahmen, links Haube Schwinge Seitenverkleidung mit Tür Seitenverkleidung mit Vordertür Tabelle 8...
  • Seite 37 KOLOSS 60 - 120 Abbildung 24 Pos. Stck. Bezeichnung KOLOSS 90 Verpackung Zubehör Holm, 9m Tabelle 9...
  • Seite 38 KOLOSS 60 - 120 11.3 Aufbau KOLOSS 120 Abbildung 25 Pos. Stck. Bezeichnung Gestell Hauptwelle Motor-Getriebe KOLOSS 120 Montageplatte Federpaket KOLOSS 120 Schwingenrahmen, rechts Schwingenrahmen, links Haube Schwinge Seitenverkleidung mit Tür Seitenverkleidung mit Vordertür Tabelle 10...
  • Seite 39 KOLOSS 60 - 120 Abbildung 26 Pos. Stck. Bezeichnung KOLOSS 120 Holm, 12m Verpackung Zubehör KOLOSS 120 Tabelle 11...
  • Seite 40 KOLOSS 60 - 120 Index 2  L  24V / 12V Spannungsversorgung Lagerung ........7 ........... 27 Lichtschranke ......29 A  M  Allgemeine Sicherheitshinweise ... 5 Multirelais ........29 Allgemeines ........3 S  Auflagepfosten mit Haftmagnet .. 31 Schleife ........29 B ...
