4.1.2

Akkus laden

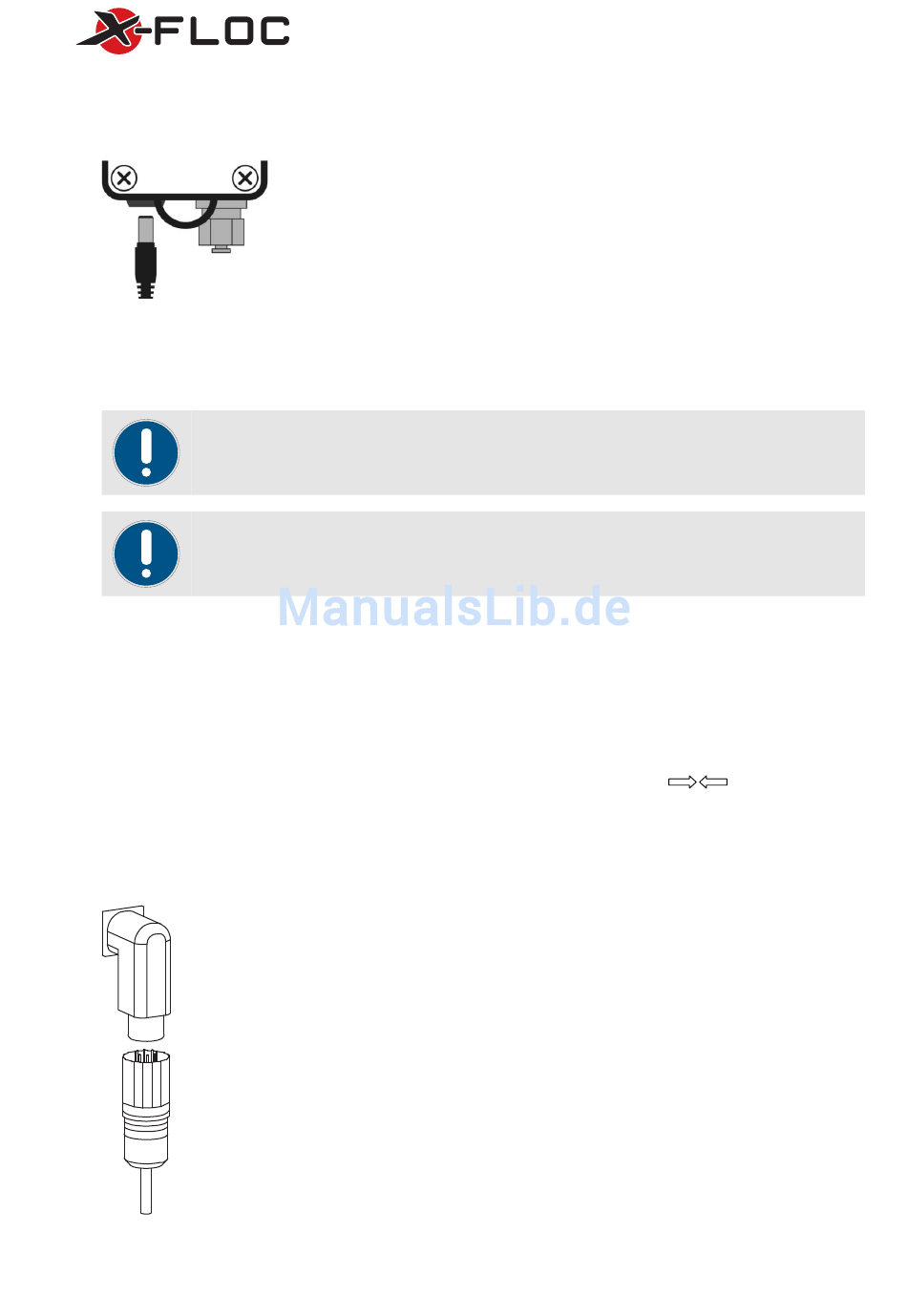

Abbildung 5: Anschluss
Ladegerät
Das Ladegerät darf ausschließlich in geschlossenen Räumen verwendet werden.
Das Handbedienteil darf niemals mit eingelegten Batterien an das Ladegerät angeschlossen
werden. Es kann zu einem Auslaufen der Batterien kommen.
4.1.3

Kfz-Ladekabel

Bei der Verwendung des optional erhältlichen Kfz-Ladekabels, siehe Kapitel 8.1, ist vor Beginn des Ladevor-
gangs die Ausgangsspannung zu überprüfen und ggf. zu korrigieren. Die Einstellung der benötigten Aus-
gangsspannung von 12V ist im Auslieferungszustand bereits erfolgt. Für ein Einstellen der Spannung ist das
am Ladegerät integrierte Fach durch Drücken und Schieben in Pfeilrichtung zu öffnen und den Schlüssel zu
entnehmen. Schlüssel in die Schlitzöffnung stecken und in Pfeilrichtung auf die gewünschte Spannung dre-
hen. Schlüssel zurück in das Fach verstauen und Fach verschließen.
Steckverbindung 5,5X2,5 (G) auf den Anschlussstecker des Ladegeräts aufstecken (
dung auf die Ladebuchse des Handbedienteils aufstecken. Stecker für den Zigarettenanzünder in die Bord-
spannungssteckdose des Zigarettenanzünders einstecken. Eine rote LED am Stecker für den Zigarettenan-
zünder und eine grüne LED am Ladegerät zeigen eine aktive Spannung an.
4.1.4

Anschluss

Antenne [1] auf den Aufsatz des Empfangsteils schrauben. Anschlussstecker [18] des
Empfangsteils auf die Maschinensteuerungsdose der Einblasmaschine aufstecken. Beim
Herstellen der Steckverbindung kann die richtige Einsteckposition durch Fluchten der abge-
flachten Seiten des Anschlusssteckers und der Maschinensteuerungsdose erkannt werden.
Steckerhülse des Anschlusssteckers fest auf die Steuerungsdose verschrauben.
Empfangsteil mit dem Magnetfuß an der Einblasmaschine so befestigen, dass die Antenne
frei von Fremdgegenständen ist und ein ungehinderter Funkkontakt zum Handbedienteil
möglich ist. Für einen störungsfreien Betrieb muss auf einen Mindestabstand von ca. 2 m
zwischen Empfangs- und Handbedienteil geachtet werden. Bei einem Abstand <2 m wird
der Funkkontakt zwischen Empfangs- und Handbedienteil gestört und eine Bedienung über
die Funkfernsteuerung ist nicht mehr möglich.
Antenne auf den Aufsatz des Handbedienteils schrauben.
Abbildung 6: Anschlussstecker [18] und Maschinensteuerungsdose
Seite 10 von 28
Die verwendeten Akkus können bei ordnungsgemäßer Pflege mehr als 1000
Mal aufgeladen werden. Ein Memory-Effekt tritt nicht auf.
Handbedienteil ausschalten. Ladestecker des Ladegeräts in die Ladebuchse [10]
des Handbedienteils stecken. Ladegerät anschließen. Der aktive Ladevorgang
wird durch die blaue Luft LED [15] und ein Lauflicht der Materialmengenskala
angezeigt. Die Ladedauer beträgt ca. 180 Min. Während des Ladevorgangs kön-
nen sich die Akkus erwärmen. Dies ist völlig normal. Die Steuerung ist mit einer
Temperaturüberwachung ausgestattet. Diese schaltet bei Überhitzung den
Ladevorgang ab. Bei Beendigung des Ladevorgangs leuchtet die grüne Über-
druck LED [2] dauerhaft. Alle restlichen LEDs sind inaktiv. Das Ladegerät kann
entfernt werden.
Funkfernsteuerung FFB2000-Pro
X-Floc Dämmtechnik-Maschinen GmbH
Rosine-Starz-Straße 12 · 71272 Renningen · Germany
Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com
). Steckverbin-
