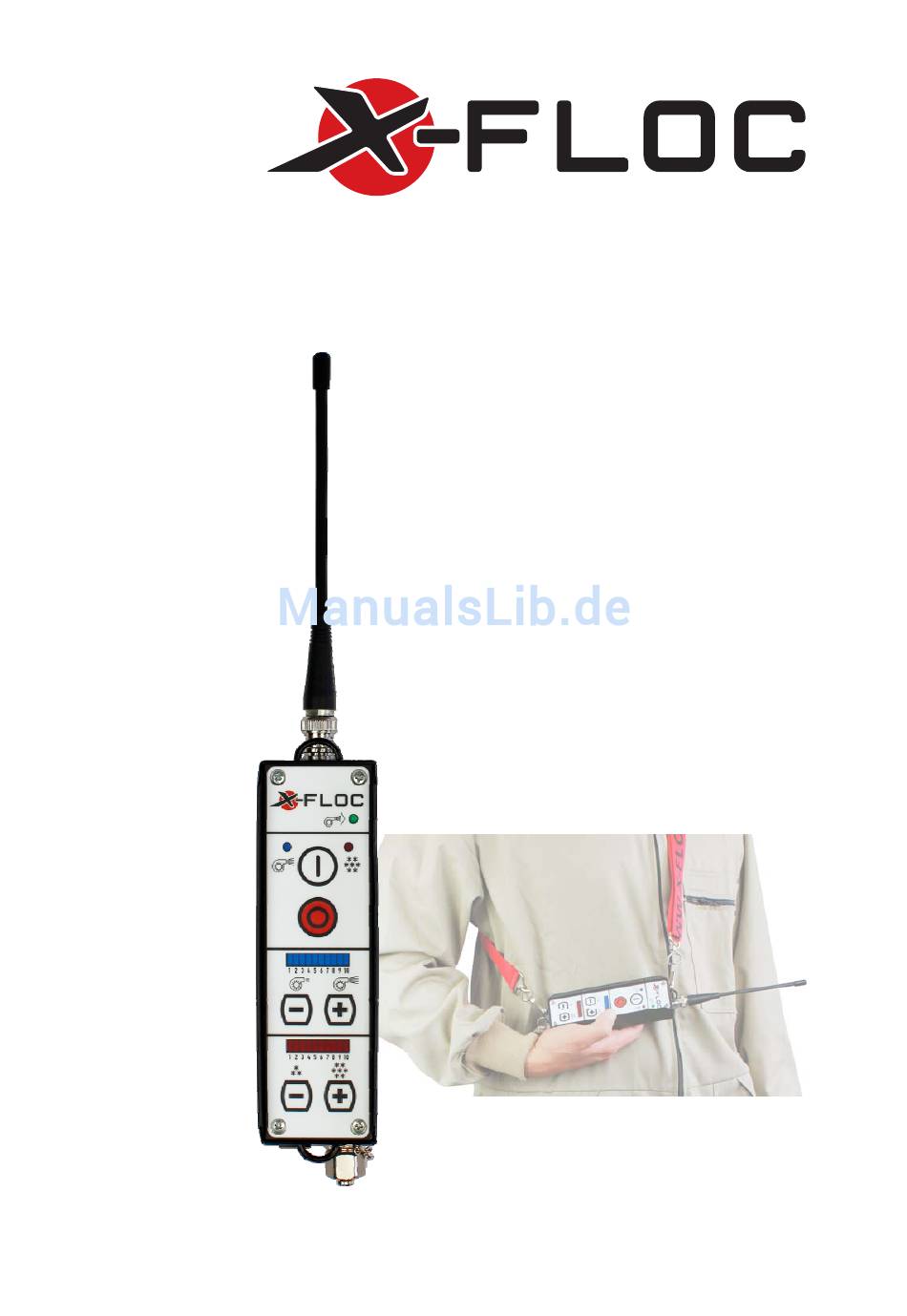

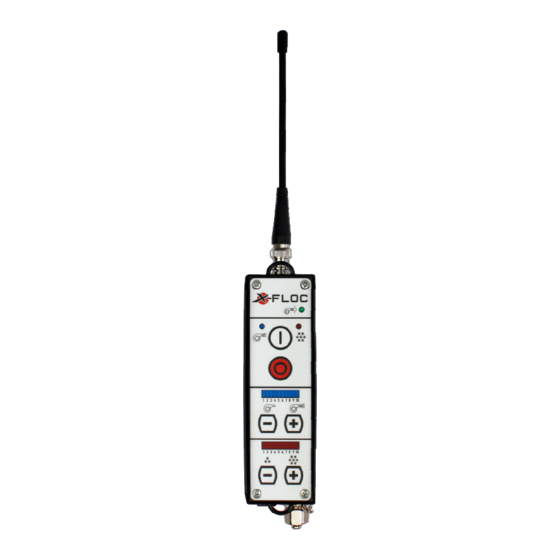

- Seite 1 Betriebsanleitung Funkfernsteuerung FFB2000-Pro Originalbetriebsanleitung Version 6 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com...
-
Seite 2: Inhaltsverzeichnis
Ersatzteile Zeichnungen Belegungsplan Anhang Stichwortverzeichnis Änderungsindex Seite 2 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 3: Zur Betriebsanleitung
Alle technische Angaben, Zeichnungen, Skizzen etc. unterliegen dem Gesetz zum Schutz des Urheberrechts. Diese Betriebsanleitung gilt für alle Funkfernsteuerungen FFB2000-Pro mit einer Firmware-Version 1.0, 1.4, 2.0 und 2.3. Die jeweilige Firmware-Version kann an der Funkfernsteuerung abgefragt werden, siehe Kapitel 5.1. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise 2.1 Grundsätzliches Die Funkfernsteuerung FFB2000-Pro ist nach dem neuesten Stand der Technik und den anerkannt sicher- heitstechnischen Regeln konstruiert und gebaut. Die Funkfernsteuerung ist nur in technisch einwandfreiem Zustand und unter dem allgemeinen Sicherheits- und Gefahrenbewusstsein zu benutzen. Störungen und Mängel, die die Sicherheit des Benutzers und Dritter beeinträchtigen können, sind umgehend zu beheben. -
Seite 5: Ersatzteile
Funkfernsteuerung FFB2000-Pro 2.5 Ersatzteile Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entsprechen. Dies ist bei Originalersatzteilen immer gewährleistet. Die X-Floc Dämmtechnik-Maschinen GmbH haftet nicht für Schäden, die aus der Verwendung von nicht ordnungsgemäßen Ersatzteilen resultieren. 2.6 Weitergabe Bei einer Weitergabe der Funkfernsteuerung müssen alle Begleitpapiere an den neuen Besitzer weiter- gegeben werden. -
Seite 6: Allgemein Technische Beschreibung
Parametereinstellung der Materialfördermenge Luft – Reduzierung der Luftfördermenge Luftmengenskala Parametereinstellung der Luftfördermenge Luft LED Kontroll-LED für Luftförderung Seite 6 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... - Seite 7 Funktion Antenne Funkverbindung zum Handbedienteil Verschlusskappe Verschlusskappe für Kabelanschluss Anschlussleitung Anschlussleitung zur Einblasmaschine Anschlussstecker Anschlussstecker zur Einblasmaschine Seite 7 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com...
-
Seite 8: Technische Daten
>100 m im freien Feld Empfangsteil Spannungsversorgung 20-28 V DC Stromaufnahme 12 mA bei 24 V DC Seite 8 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 9: Vorbereitung
Handhabung des Akkus und allen erforderlichen Zubehörteilen vertraut zu machen um Beschädigungen und Unfälle zu vermeiden. 4.1 Funkbetrieb Das Handbedienteil der FFB2000-Pro kann in Verbindung mit dem Empfangsteil der Steuerung im bidirekti- onalen Funkbetrieb betrieben werden. Im Funkmodus werden die eingesetzten Akkus im Handbedienteil als Spannungsquelle genutzt. -
Seite 10: Akkus Laden
Funkfernsteuerung ist nicht mehr möglich. Antenne auf den Aufsatz des Handbedienteils schrauben. Abbildung 6: Anschlussstecker [18] und Maschinensteuerungsdose Seite 10 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 11: Kabelbetrieb
Funkfernsteuerung FFB2000-Pro 4.2 Kabelbetrieb Das Handbedienteil der FFB2000-Pro kann, im Falle eines leeren oder defekten Akkus oder Störungen im Funkverkehr, auch als kabelgebundene Steuerung eingesetzt werden. Im Kabelmodus wird die angeschlos- sene Einblasmaschine als Spannungsquelle genutzt, die eingesetzten Akkus werden hierbei nicht benötigt. -
Seite 12: Anmelden Des Handbedienteils An Das Empfangsteil
Empfangsteil signalisieren. Die Status-LED Funkkontakt (LED 2) oberhalb der Learn-Taste leuchtet. Für ein erneutes Anmelden des Handbedienteils an das Empfangsteil siehe Kapitel 4.3. Seite 12 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 13: Bedienung
Die Materialförderung, sofern aktiv, wird sofort abgeschaltet. Die Luftförderung wird 1× nach Ablauf der Verzögerungszeit (Werkseinstellung 0 Sek.) abgeschaltet. Seite 13 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 14: Luftfördermenge
Ein Signalton deutet auf das Erreichen des Schleusenschiebermodus >2 Sek. hin. Die aktuelle Position des Schleusenschiebers blinkt auf der Materialmengenskala [12]. Seite 14 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 15: Einblasautomatisierung
Der aktuell eingestellte Wert auf der Luftmengenskala [14] blinkt. Deaktivierung der dynamischen Drucksteuerung Das Blinken der Luftmengenskala stoppt. Die Luftmengenskala leuchtet wieder dau- erhaft. Seite 15 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 16: Automatische Abschaltung
Deaktivierung der automatischen Abschaltung 2× Das Blinken der Überdruck LED stoppt. Die Überdruck LED leuchtet nicht mehr. Seite 16 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 17: Parametrierung
Funkfernsteuerung FFB2000-Pro 5.8 Parametrierung Die Software der Funkfernsteuerung FFB2000-Pro verfügt über einige Parameter, die sich an unterschiedliche Baustellensituationen anpassen lassen. Für die Programmierung der Parameter muss die Steuerung im Power-On Modus sein. Die Einblasmaschine muss nicht aktiv sein. Im Modus der Parametrierung wird die Nummer des Parameters auf der Luftmengenskala [14] angezeigt, den aktuellen Wert dieses Parameters zeigt die Materialmengenskala [12] an. -
Seite 18: Werkseinstellung
Tasten Parameterwert 6 einstellen. AUS Taste [5] für ca. 5 Sekunden gedrückt halten um den Parame- termodus zu verlassen. Die Funkfernsteuerung kann nun im Easy Mode betrieben werden. Seite 18 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 19: Instandhaltung
Akkuaufladung lagern. 6.2 Austausch der Akkus Das Handbedienteil der FFB2000-Pro darf nur mit Akkus bestückt werden, die vom Hersteller freigegeben sind. Vor einem Austausch der Akkus ist das Handbedienteil vom Ladegerät zu trennen. Folgende Schritte sind beim Austausch der Akkus einzuhalten: Mit einem Kreuzschlitzschraubendreher die vier Schrauben auf dem Handbedienteil herausdrehen und die Folientastatur vorsichtig anheben. -
Seite 20: Fehlerdiagnose
Maschinenparameter scheinbar ohne Fehler, jedoch ist die max. korrigieren oder Kundenservice Luftleistung bei Luftstufe 3 erreicht. kontaktieren. Seite 20 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 21: Entsorgung
Akkus, wie auch alle restlichen verwendeten Materialien der Funkfernsteu- erung, be-stimmungsgerecht über Ihren Wertstoffentsorger oder schicken Sie die Funkfernsteuerung nach vorheriger Vereinbarung an uns zurück. Seite 21 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... -
Seite 22: Technische Unterlagen
5167 auf Trommel einer Kabeltrommel. 8.2 Ersatzteile Die erhältlichen Ersatzteile für die Funkfernsteuerung FFB2000-Pro den Zeichnungen, siehe Kapitel 8.3, zu entnehmen. Bei darüber hinausgehenden Anfragen ist der Kundenservice zu kontaktieren. Seite 22 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany... -
Seite 23: Zeichnungen
Pos.-Nr. Menge Art.-Nr. 8259 1526 8249 8258 1475 5263 8153 8437 5270 2037 5271 5159 Abbildung 9: Handbedienteil FFB2000-Pro Seite 23 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... - Seite 24 Funkfernsteuerung FFB2000-Pro Art.-Nr.: 8259 Pos.-Nr. Menge Art.-Nr. 1305 5160 5190 5163 Abbildung 10: Folientastatur FFB2000-Pro Seite 24 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com...
- Seite 25 1475 7154 3329 1952 5267 1981 3036 2037 5266 8258 1588 5164 7737 Abbildung 11: Empfangsteil FFB2000-Pro Seite 25 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com...
-
Seite 26: Belegungsplan
Funkfernsteuerung FFB2000-Pro 8.4 Belegungsplan Seite 26 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com... - Seite 27 Funkfernsteuerung FFB2000-Pro Seite 27 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com...
-
Seite 28: Anhang
Werkseinstellung ............18 Handbedienteil ..............6 Zeichnungen ..............23 9.2 Änderungsindex Datum Änderung Bearbeiter 16.04.14 Erstausgabe 07.08.17 Firmware-Version 2.3 Seite 28 von 28 X-Floc Dämmtechnik-Maschinen GmbH Rosine-Starz-Straße 12 · 71272 Renningen · Germany Telefon +49-7159-80470-30 · Fax -40 | info@x-floc.com · www.x-floc.com...
